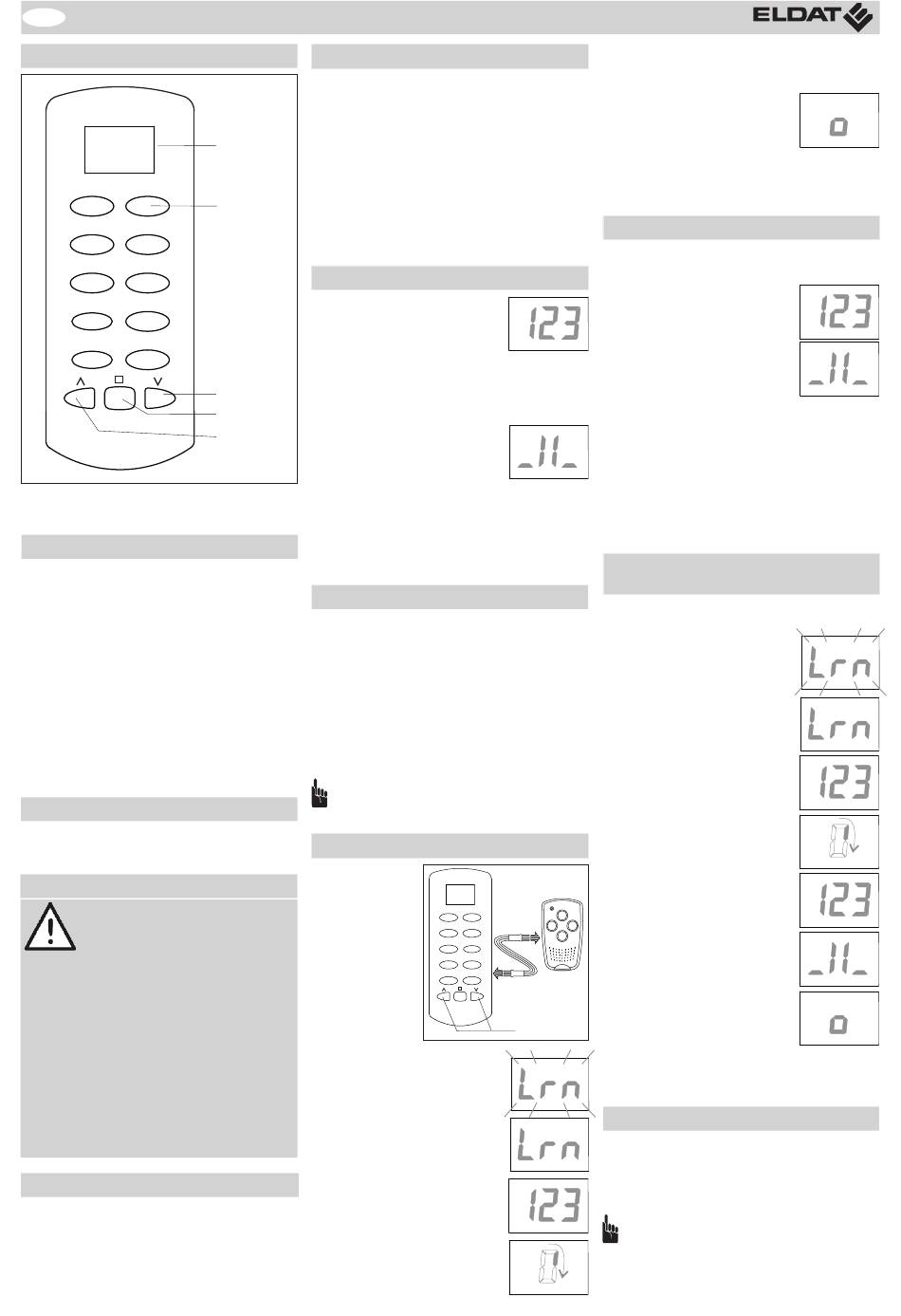

Eldat RT31 Kurzanleitung

Multikanalsender RT31 (Richtung)
D
Ausführungen
1 2
3
4
5 6
7 8
9 0
ENTER
RT31-4139M-02 (Richtung)
RT31-5039M-02 (Richtung)
Technische Daten
Frequenz: 433,92 bzw. 868,30 MHz
Modulation: ASK
Kanäle: 999
Spannungsvers.: 1 x 3V-Batterie, CR2032
Betätigungskontrolle: Display (LCD)
Stromaufnahme: ca. 10,4 mA
Schutzart: IP54
Betriebstemperatur: 0°C bis +50°C
Reichweite: ca. 150 m bei guten
Freifeldbedingungen
Abmessung B/L/H: 60/150/22 mm
Gewicht: ca. 100 g
Lieferumfang
Multikanalsender RT31 inklusive Batterie,
Programmierkabel, Bedienungsanleitung
Sicherheitshinweise
Bevor Sie den Multikanalsender
benutzen, lesen Sie bitte diese
Anleitung sorgfältig durch!
Beachten Sie auch die Bedienungsan-
leitungen der Funkempfänger!
Steuern Sie nie unbeobachtet Tore oder
andere Geräte! Personen könnten dadurch in
Gefahr geraten!
Überprüfen Sie regelmäßig die Sende-
bereitschaft des Gerätes!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Multikanalsender vor!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Bestimmungsgemäßer Gebrauch
Der Multikanalsender darf nur als Funkfern-
bedienung für ELDAT-Funkempfänger ver-
wendet werden.
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungs-
fremden Gebrauch entstehen!
Funktion
Mit dem Multikanalsender RT31 kann ein
Richtungscode (AUF-STOPP-ZU) an eine
Funksteuerung gesendet werden.
Die Kanalauswahl erfolgt durch Eingabe einer
LCD Display
dreistelligen Kanalnummer mit anschließen-
dem Drücken einer der drei Richtungstasten.
Der Multikanalsender wird ab Werk codiert
Kanaltasten
ausgeliefert. Sie können die Codierungen
0 bis 9
ändern (siehe „Codiermodi") und bis zu 999
verschiedene Codes speichern.
Sender bedienen
1. Geben Sie die Kanalnum-
mer ein. Drücken Sie hierzu
die entsprechende Tasten-
kombination. Die Kanal-
nummer wird im Display
Richtungs-
tasten:
angezeigt.
ZU
2. Betätigen Sie anschließend eine der
STOPP/
Richtungstasten (AUF-STOPP-ZU).
ENTER
Im Display erscheint das
AUF
Sendesymbol und der Sen-
der sendet für max. 36 Sek.
Nach Loslassen der Taste bleibt der Sender
433,92 MHz
für ca. 12 Sek. aktiv, so dass durch Drücken
868,30 MHz
einer der Richtungstasten (AUF-STOPP-ZU)
sofort wieder gesendet werden kann.
Mit der Taste 0 kann nicht gesendet werden.
Sendecode übertragen
Einzelne Sendecodes können von bereits vor-
handenen Sendern übertragen werden, und
es können Codes des Multikanalsenders auf
andere Sender übernommen werden.
Das Übertragen von Sendecodes ist nur zw.
gleichartigen Sendern möglich. Sendecodes
von Sendern mit Impulsfunktionen können
nicht übertragen werden. Im Zweifel fragen
Sie Ihren Händler oder den Hersteller.
Zum Abrechen der Übertragung drücken
Sie die Taste AUF oder ZU.
A
Sender auf Multikanalsender
1. Verbinden Sie
den Handsen-
der und den
Multikanalsen-
der mit dem
Programmier-
kabel.
2. Halten Sie die Taste 2 des
Multikanalsenders gedrückt
bis die Anzeige im Display
blinkt.
3. Drücken Sie die ENTER-
Taste. Das Symbol wird dau-
erhaft angezeigt.
4. Geben Sie am Multikanal-
sender die Kanalnummer ein.
Halten Sie dann die ENTER-
Taste gedrückt.
Der Übertragungsvorgang
wird im Display angezeigt.
5. Betätigen Sie innerhalb von 10 Sekunden
6.
B Multikanalsender auf Sender
1. Verbinden Sie den Multikanalsender RT31
2. Geben Sie am Multikanal-
3. Halten Sie am Handsender die Kanaltaste
4. Lassen Sie beide Tasten los und entfernen
C Multikanalsender RT31 auf
1. Verbinden Sie Quellsender und Zielsender
2. Halten Sie die Taste 2 des
3. Drücken Sie die ENTER-
4. Geben Sie am Zielsender die
5. Geben Sie jetzt am Quell-
1 2
3 4
5 6
7 8
9 0
ENTER
Abbruch
6. Lassen Sie beide ENTER-Tasten los und
Multikanalsender RT31 duplizieren
Die Codierungen aller Kanalnummern können
von einem Multikanalsender auf einen weite-
ren Multikanalsender komplett übertragen
werden.
die Taste des Handsenders, deren
Codierung übertragen werden soll, und
halten Sie diese gedrückt.
Das Display zeigt den abge-
schlossenen Lernvorgang.
Lassen Sie beide Tasten los und e
Sie das Programmierkabel.
und den Handsender mit dem Program-
mierkabel.
sender die Kanalnummer
ein. Halten Sie die ENTER-
Taste gedrückt.
Der Sendevorgang wird an-
gezeigt.
gedrückt, die den Code übernehmen soll.
Die LED des Handsenders blinkt schnell
und leuchtet nach abgeschlossener
Übertragung.
Sie das Programmierkabel.
Multikanalsender RT31
mit dem Programmierkabel.
Zielsenders gedrückt bis die
Anzeige im Display blinkt.
Taste. Das Symbol wird
dauerhaft angezeigt.
Kanalnummer ein. Halten Sie
die ENTER-Taste gedrückt.
Der Lernvorgang wird
angezeigt.
sender die Kanalnummer ein
und halten Sie die ENTER-
Taste gedrückt.
Der Sendevorgang wird
angezeigt.
Das Display des Zielsenders
zeigt bei abgeschlossenem
Lernvorgang nebenstehen-
des Bild.
entfernen Sie das Programmierkabel.
Drücken Sie die Taste AUF oder ZU um
den Dupliziervorgang abzubrechen.
Beachten Sie, dass alle bereits übertra-
genen Codes im Zielsender gespeichert
wurden!
