Eldat RTS03 Kurzanleitung

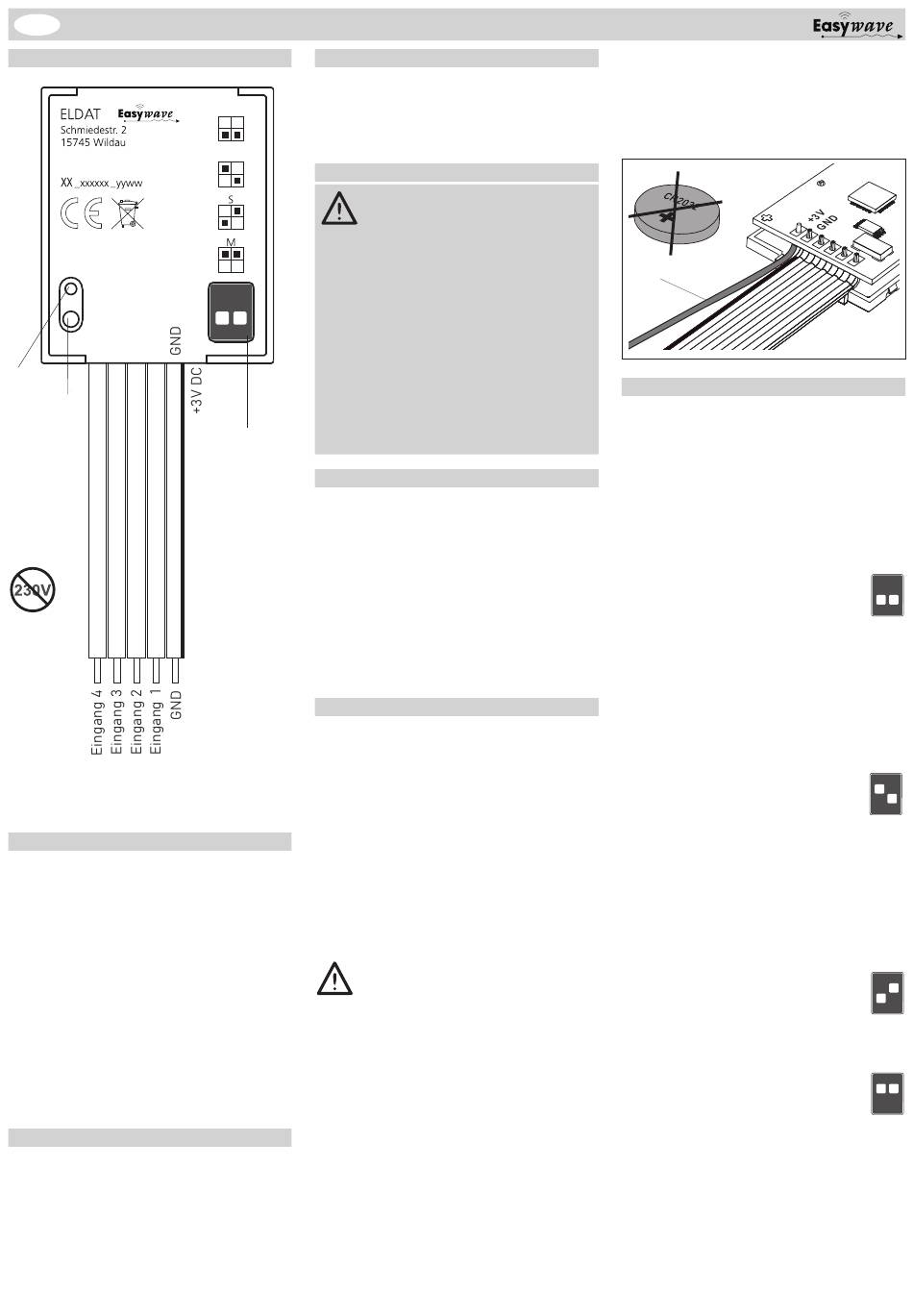

RTS03 Einbausender Multifunktion
DE
Ausführung
RTS03E5004D0
PTx
4 3 2 1
LED
Lerntaste
PTx
RTS03E5004D0
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 0,47 mW
Modulation: FSK
Codierung: Easywave
POTA
Spannungsversorgung: 1x 3V-Batterie CR2032
ODER
3V DC drahtgebunden
Sendestrom: ca. 12 mA
Ruhestrom: ca. 2,5 μA
Reichweite: im Freien:
im Gebäude: ca. 30 m
Betriebstemperatur: -20 °C bis +60 °C
Abmessungen (B/L/H): 29,2/34,7/9,0 mm
Gewicht: 12,0 g
Lieferumfang
Einbausender, Batterie CR2032, Bedienungs-
anleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Sender ausschließlich zum
Bedienen von Easywave-Funkempfängern.
T1
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
T2
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch!
- Steuern Sie nie unbeobachtet sich bewe-
gende Einrichtungen oder Heizgeräte.
- Beachten Sie die Bedienungsanleitung des
ON
Funkempfängers.
- Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen!
1 2
- Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
- Schließen Sie bei eingelegter Batterie kei-
ne externe 3-V-Spannungsversorgung an,
Brandgefahr!
- Der Sender darf nicht an 230 V angeschlos-
Schiebe-
sen werden!
schalter
Funktion
Mit dem Einbausender RTS03 können vorhande-
ne Schalter oder Taster um eine Funkschnittstelle
erweitert werden.
Sobald einer der vier Eingänge (1, 2, 3, 4) po-
tenzialfrei nach GND geschaltet wird, sendet der
RTS03 einen
aus. Welcher Sendecode ausgesendet wird,
hängt vom eingestellten Betriebsmodus ab.
Es können Taster, Schalter und verriegelte Jalou-
sieschalter angeschlossen werden.
Während des Sendevorgangs leuchtet die LED
rot.
Inbetriebnahme
1. Öffnen Sie das Gehäuse entsprechend
Abschnitt „Batterie einsetzen / wechseln".
2. Stellen Sie den gewünschten Betriebsmodus
an den Schiebeschaltern ein (s. Abschnitt
„Betriebsmodi").
3. Schließen Sie die Taster oder Schalter ge-
mäß Anschlussplan an die Klemmen 1-4 und
GND an.
4. Legen Sie die Batterie ein ODER schließen
Sie eine externe 3V Spannungsversorgung
an die Klemmen GND und +3V DC (siehe
Abschnitt „Externe Spannungsversorgung
anschließen") an.
5. Schließen Sie das Gehäuse.
Wenn eine externe Spannungsversor-
gung angeschlossen wird, darf KEINE
Batterie eingelegt sein!
Montagehinweise
ca. 150 m
Montieren Sie den Sender an einem geeigneten
Ort. Vermeiden Sie die Montage an folgenden Or-
ten, da sonst die Reichweite des Senders beein-
trächtigt werden kann:
- in einem Verteilerkasten oder einem Gehäuse
aus Metall,
- in der unmittelbaren Nähe von großen Metall-
objekten,
- auf dem Boden (oder in dessen Nähe).
entsprechenden Easywavecode
Externe Spannungsversorgung anschließen
(optional)
Verwenden Sie eine Litze LYI 0.5mm², isolieren Sie
diese ca. 2,5 mm ab und verzinnen Sie das Ende.
Stecken Sie das verzinnte Ende der Litze von unten in
die Platine und verlöten Sie sie.
A
Betriebsmodi
Die Betriebsmodi des RTS03 können am Schie-
beschalter ausgewählt werden.
Wenn Sie den Betriebsmodus ändern wollen,
muss die Spannungsversorgung unterbrochen
bzw. die Batterie kurz entnommen werden. Erst
dann wird die Änderung übernommen.
Die Betriebsmodi können, durch die nachfolgend
beschriebenen Schiebeschalter-Positionen, ein-
gestellt werden:
TASTER 10 s (T1)
max. 10 Sekunden Sendedauer
Geeignete Empfänger-Betriebsarten:
- EIN/AUS (1-Tast-Bedienung)
- TOTMANN
- IMPULS
- TIMER
- EIN/AUS (2-Tast-Bedienung)
- AUF/ZU (2-Tast-Bedienung)
TASTER 36 s (T2)
max. 36 Sekunden Sendedauer
Geeignete Empfänger-Betriebsarten:
- EIN/AUS (1-Tast-Bedienung)
- TOTMANN
- IMPULS
- TIMER
- EIN/AUS (2-Tast-Bedienung)
- AUF/ZU (2-Tast-Bedienung)
SCHALTER (S)
Geeignete Empfänger-Betriebsarten:
- EIN/AUS (2-Tast-Bedienung)
- LOGIK
JALOUSIESCHALTER (M)
Geeignete Empfänger-Betriebsarten:
- AUF/STOPP/ZU (3-Tast-Bedienung)
T1
ON
1 2
1: OFF
2: OFF
T2
ON
1 2
1: ON
2: OFF
S
ON
1 2
1: OFF
2: ON
M
ON
1 2
1: ON
2: ON
