Eldat RTS03 Kurzanleitung

RTS03 Einbausender Multifunktion
DE
Ausführung
Lerntaste PTx
LED
RTS03E5002C01
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 0,47 mW
Modulation: FSK
Codierung: Easywave
POTA
Spannungsversorgung: 1x 3-V-Batterie, CR 2032
ODER
3V DC drahtgebunden
Sendestrom: ca. 12 mA
Ruhestrom: ca. 2,5 μA
Reichweite: im Freien:
im Gebäude: ca. 30 m
Leitungsquerschnitt: max. 1 mm²
Leitungslänge: max. 3 m
Betriebstemperatur: -20 °C bis +60 °C
Abmessungen (B/L/H): 33/36/14,5 mm
Gewicht: 10,0 g
Lieferumfang
Einbausender, Batterie CR2032, Bedienungs-
anleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Sender ausschließlich zum
Bedienen von Easywave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch!
- Steuern Sie nie unbeobachtet sich bewe-
gende Einrichtungen oder Heizgeräte.
- Beachten Sie die Bedienungsanleitung des
Funkempfängers.
- Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen!
- Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
- Schließen Sie bei eingelegter Batterie kei-
ne externe 3-V-Spannungsversorgung an,
Brandgefahr!
- Der Sender darf nicht an 230 V angeschlos-
sen werden!
Funktion
Mit dem Einbausender RTS03 können vorhande-
ne Schalter oder Taster um eine Funkschnittstelle
erweitert werden.
Sobald ein Eingang (S1, S2) potenzialfrei nach
GND geschaltet wird, sendet der RTS03 einen
entsprechenden Easywavecode aus. Welcher
Sendecode ausgesendet wird, hängt vom einge-
stellten Betriebsmodus ab.
Es können Taster, Schalter und verriegelte Jalou-
sieschalter angeschlossen werden.
Während des Sendevorgangs leuchtet die LED
rot.
Inbetriebnahme
Schiebe-
1. Öffnen Sie das Gehäuse entsprechend
schalter
Abschnitt „Batterie einsetzen/wechseln".
2. Stellen Sie den gewünschten Betriebsmodus
an den Schiebeschaltern ein (s. Abschnitt
„Betriebsmodi".
3. Schließen Sie die Taster oder Schalter ge-
mäß Anschlussplan an die Klemmen S1 / S2
und GND an.
4. Legen Sie die Batterie ein ODER klemmen
Sie eine externe 3V Spannungsversorgung
an die Klemmen GND und +3V DC an.
5. Schließen Sie das Gehäuse.
Wenn eine externe Spannungsversor-
gung angeschlossen wird, darf KEINE
Batterie eingelegt werden!
ca. 150 m
Montagehinweise
Montieren Sie den Sender an einem geeigneten
Ort. Vermeiden Sie die Montage an folgenden Or-
ten, da sonst die Reichweite des Senders beein-
trächtigt werden kann:
- in einem Verteilerkasten oder einem Gehäuse
aus Metall,
- in der unmittelbaren Nähe von großen Metall-
objekten,
- auf dem Boden (oder in dessen Nähe).
Betriebsmodi
Die Betriebsmodi des RTS03 können durch die
gewünschte Einstellung am Schiebeschalter aus-
gewählt werden.
Wenn Sie den Betriebsmodus ändern wollen,
muss die Spannungsversorgung unterbrochen
bzw. die Batterie kurz entnommen werden. Erst
dann wird die Änderung übernommen.
Die Betriebsmodi können, durch die nachfolgend
beschriebenen Schiebeschalter-Positionen, ein-
gestellt werden:
TASTER
(Werkseinstellung)
Geeignete Empfänger-Betriebsarten:
- EIN/AUS (1-Tast-Bedienung)
- TOTMANN
- IMPULS
- TIMER
- EIN/AUS (2-Tast-Bedienung S1+S2)
- AUF/ZU (2-Tast-Bedienung, S1+S2)
SCHALTER
Geeignete Empfänger-Betriebsarten:
- EIN/AUS (2-Tast-Bedienung)
- LOGIK
JALOUSIESCHALTER
Geeignete Empfänger-Betriebsarten:
- AUF/STOPP/ZU (3-Tast-Bedienung)

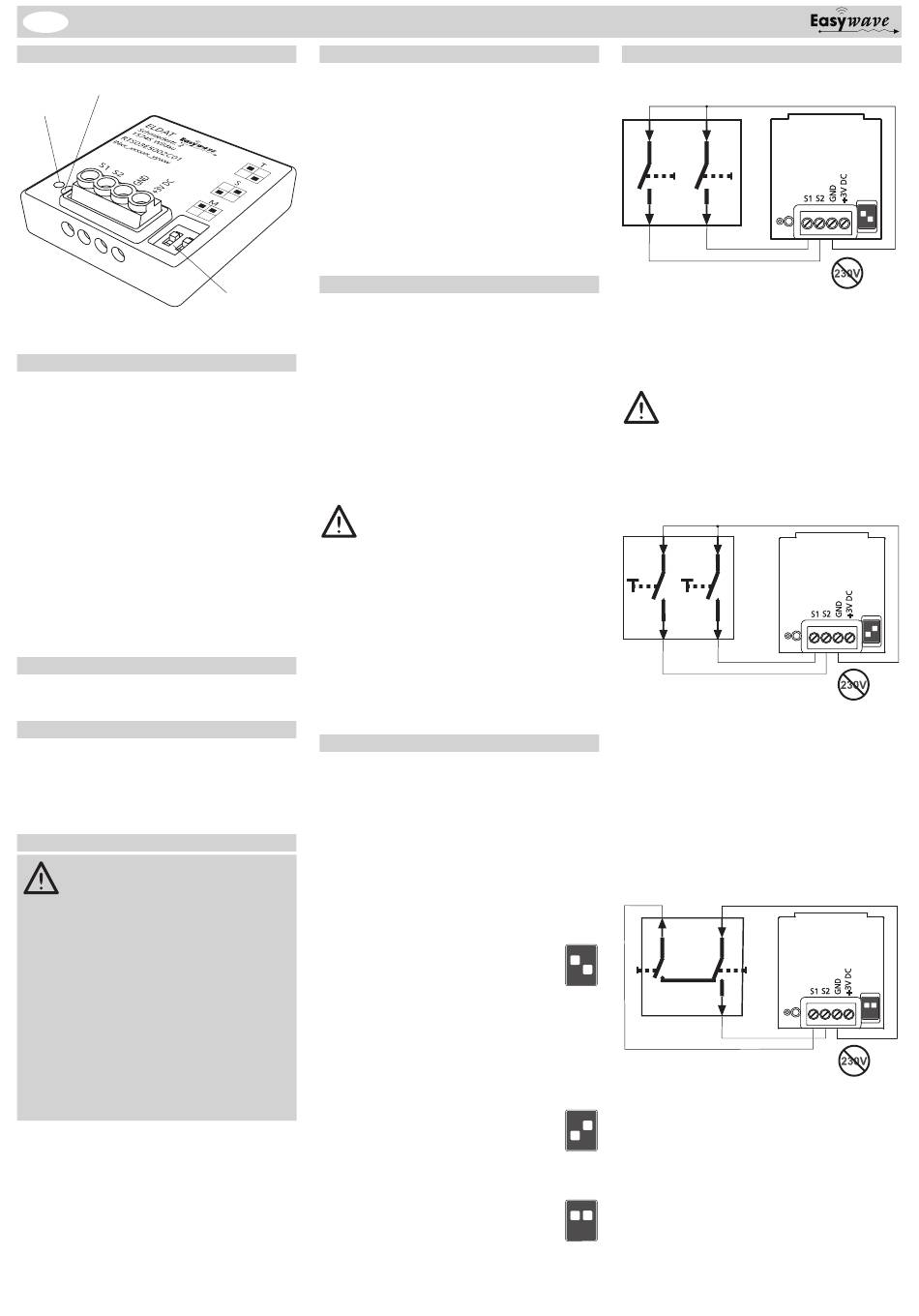

Anschlusspläne
TASTER
S2 S1
Der Sender sendet solange, wie ein angeschlos-
sener Taster betätigt wird, maximal jedoch 36 Se-
kunden.
Taster 1: Eingang S1
Taster 2: Eingang S2
In diesem Modus darf immer nur ein
Eingang gleichzeitig beschaltet werden!
Werden beide Eingänge gleichzeitig
beschaltet, wird der Sendevorgang blo-
ckiert, bis BEIDE Eingänge wieder ge-
öffnet wurden.
SCHALTER
S1
S2
Der Sender sendet bei einer Zustandsänderung
eines angeschlossenen Schalters einen Schal-
timpuls von ca. 0,5 Sekunden.
Schalter 1: Eingang S1
Schalter schließen: Sendecode A
Sendecode B
Schalter öffnen:
Schalter 2: Eingang S2
Schalter schließen: Sendecode C
Schalter öffnen: Sendecode D
JALOUSIESCHALTER
S1
AUF
ON
1 2
1:ON
ZU
2:OFF
S2
Der Sender sendet bei einer Zustandsänderung
eines angeschlossenen Schalters einen Schal-
ON
timpuls von ca. 0,5 Sekunden.
Schalter 1: Eingang S1
1 2
Schalter schließen: Sendecode A
1:OFF
Schalter öffnen: Sendecode C
2:ON
Schalter 2: Eingang S2
Schalter schließen: Sendecode B
ON
Schalter öffnen: Sendecode D
1 2
1:ON
2:ON
ON
1 2
PTx
Sendecode A
Sendecode B
ON
1 2
PTx
ON
1 2
PTx
