7 Betrieb
7.34.1.1 Status der Baugruppe DIO anzeigen
Maschinenfabrik Reinhausen GmbH 2020
Sie können sich den Status der digitalen Eingänge und Ausgänge der Bau-
gruppe DIO anzeigen lassen.
▪ Blau: Es liegt ein Signal (logisch 1) am Eingang oder Ausgang an.
▪ Grau: Es liegt kein Signal (logisch 0) am Eingang oder Ausgang an.

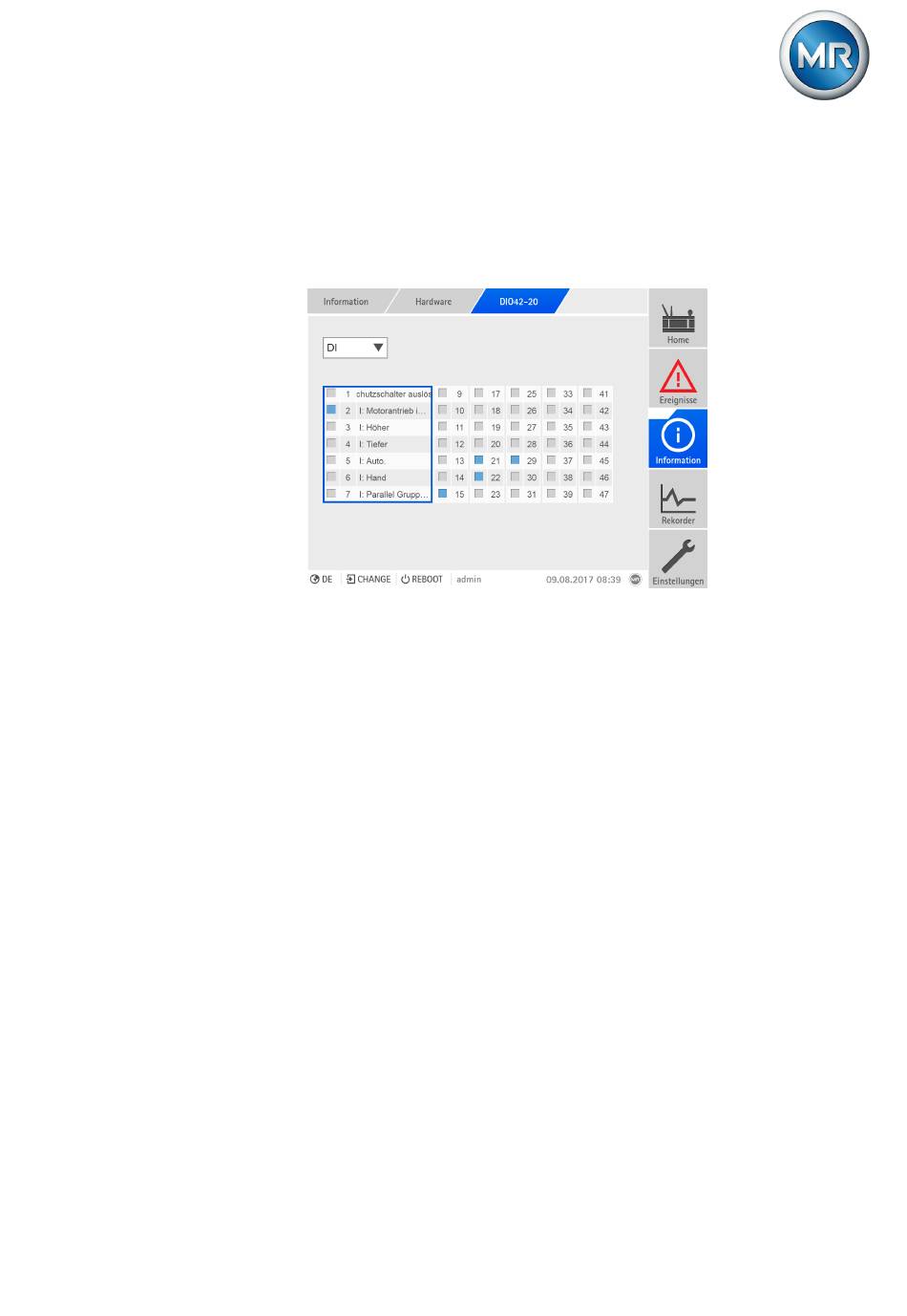

Abbildung 245: Status der Baugruppe DIO anzeigen
Um den Status anzuzeigen, gehen Sie wie folgt vor:
1. Den Menüpunkt Information > Hardware auswählen.
2. Die gewünschte Baugruppe (DIO) auswählen.
3. Im Auswahlfeld die gewünschte Option wählen (DI = digitale Eingänge,
DO = digitale Ausgänge).
4. Die gewünschte Spalte der Kanäle auswählen, um die verknüpften Funk-
tionen anzuzeigen.
5163667/08 DE
®
ETOS
IM
319
