MR ETOS IM Betriebsanleitung Seite 162

®
162 ETOS IM
Einstellungen Parameter
Name
F1-C: Kapazitätsüberw. aktivieren
F1-C: C1 Phase L1
F1-C: C1 Phase L2
F1-C: C1 Phase L3
F1-C: ΔC1 >
F1-C: ΔC1 >>
F1-C: Normierung durchführen
F1-tanδ: Verlustfaktorüberw. akti...
F1-tanδ: Δtanδ >
F1-tanδ: Normierung durchführen
DE CHANGE REBOOT admin

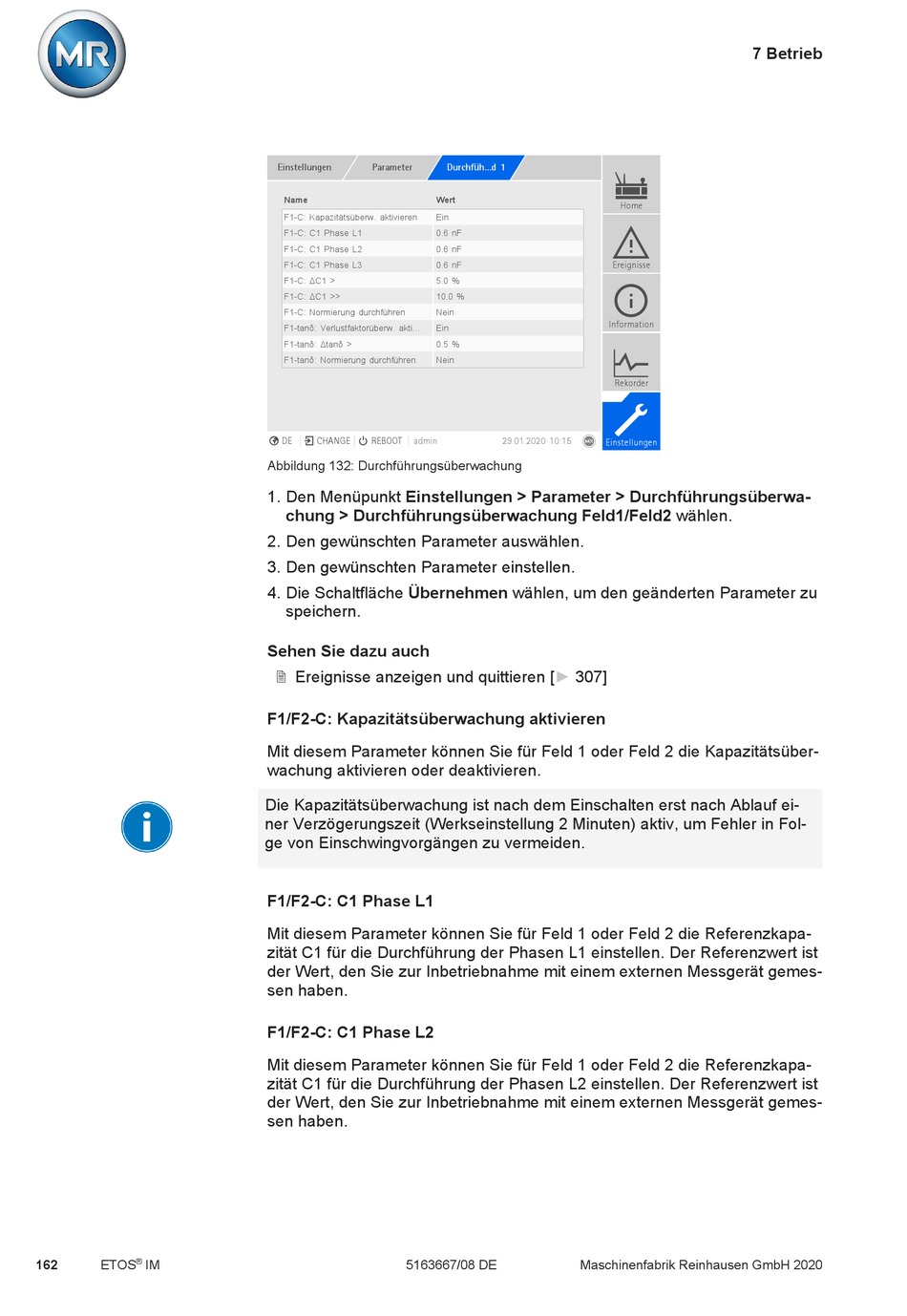

Abbildung 132: Durchführungsüberwachung
1. Den Menüpunkt Einstellungen > Parameter > Durchführungsüberwa-
chung > Durchführungsüberwachung Feld1/Feld2 wählen.
2. Den gewünschten Parameter auswählen.
3. Den gewünschten Parameter einstellen.
4. Die Schaltfläche Übernehmen wählen, um den geänderten Parameter zu
speichern.
Sehen Sie dazu auch
2 Ereignisse anzeigen und quittieren [► 307]
F1/F2-C: Kapazitätsüberwachung aktivieren
Mit diesem Parameter können Sie für Feld 1 oder Feld 2 die Kapazitätsüber-
wachung aktivieren oder deaktivieren.
Die Kapazitätsüberwachung ist nach dem Einschalten erst nach Ablauf ei-
ner Verzögerungszeit (Werkseinstellung 2 Minuten) aktiv, um Fehler in Fol-
ge von Einschwingvorgängen zu vermeiden.
F1/F2-C: C1 Phase L1
Mit diesem Parameter können Sie für Feld 1 oder Feld 2 die Referenzkapa-
zität C1 für die Durchführung der Phasen L1 einstellen. Der Referenzwert ist
der Wert, den Sie zur Inbetriebnahme mit einem externen Messgerät gemes-
sen haben.
F1/F2-C: C1 Phase L2
Mit diesem Parameter können Sie für Feld 1 oder Feld 2 die Referenzkapa-
zität C1 für die Durchführung der Phasen L2 einstellen. Der Referenzwert ist
der Wert, den Sie zur Inbetriebnahme mit einem externen Messgerät gemes-
sen haben.
5163667/08 DE
Durchfüh...d 1
Wert
Ein
0.6 nF
0.6 nF
0.6 nF
5.0 %
10.0 %
Nein
Ein
0.5 %
Nein
29.01.2020 10:15
Einstellungen
Maschinenfabrik Reinhausen GmbH 2020
7 Betrieb
Home
Ereignisse
Information
Rekorder
