Verwenden Sie diese Schaltungen nur in symmetrischen Netzen. Beachten
Sie, dass Sie die Spannungsmessung und Strommessung W1 immer an der
Unterspannungsseite des Transformators durchführen müssen.
▪ W1: Spannungsmessung und Strommessung für die Leistungsberech-
nung und Heißpunktberechnung an Wicklung 1
▪ W2: Strommessung für Heißpunktberechnung an Wicklung 2
▪ W3: Strommessung für Heißpunktberechnung an Wicklung 3

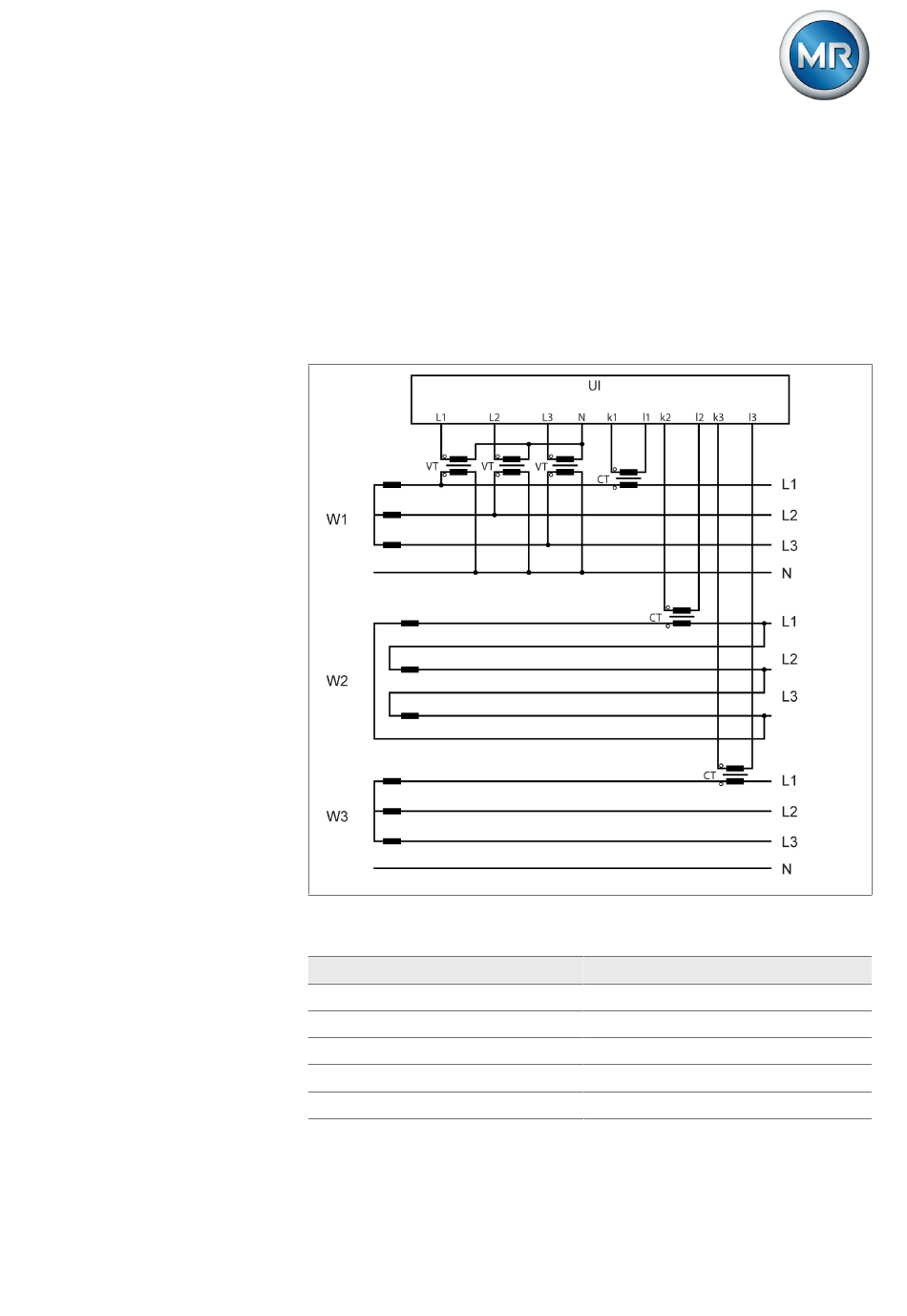

Schaltung S-1
Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt
ein:
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Stromwandlerschaltung W2
Stromwandlerschaltung W3
Phasenwinkelkorrektur
5163667/08 DE
Option
-
3 Ph Strangstrom
Summenstrom
Strangstrom
0°
