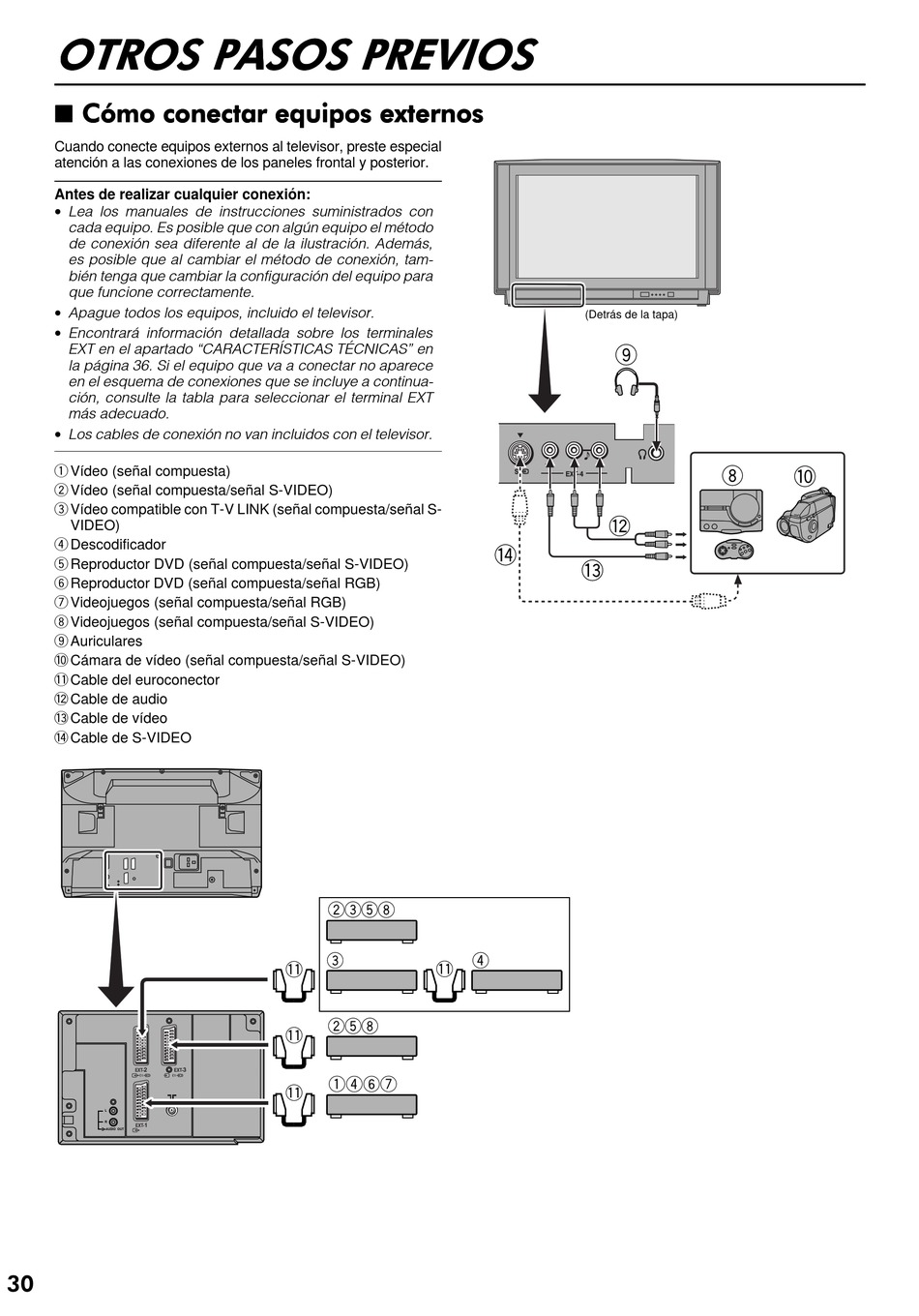

Cuando conecte equipos externos al televisor, preste especial
atención a las conexiones de los paneles frontal y posterior.
Antes de realizar cualquier conexión:
• Lea los manuales de instrucciones suministrados con
cada equipo. Es posible que con algún equipo el método
de conexión sea diferente al de la ilustración. Además,
es posible que al cambiar el método de conexión, tam-
bién tenga que cambiar la configuración del equipo para
que funcione correctamente.
• Apague todos los equipos, incluido el televisor.
• Encontrará información detallada sobre los terminales
EXT en el apartado "CARACTERÍSTICAS TÉCNICAS" en
la página 36. Si el equipo que va a conectar no aparece
en el esquema de conexiones que se incluye a continua-
ción, consulte la tabla para seleccionar el terminal EXT
más adecuado.
• Los cables de conexión no van incluidos con el televisor.
1 Vídeo (señal compuesta)
2 Vídeo (señal compuesta/señal S-VIDEO)
3 Vídeo compatible con T-V LINK (señal compuesta/señal S-
VIDEO)
4 Descodificador
5 Reproductor DVD (señal compuesta/señal S-VIDEO)
6 Reproductor DVD (señal compuesta/señal RGB)
7 Videojuegos (señal compuesta/señal RGB)
8 Videojuegos (señal compuesta/señal S-VIDEO)
9 Auriculares
0 Cámara de vídeo (señal compuesta/señal S-VIDEO)
- Cable del euroconector
= Cable de audio
~ Cable de vídeo
! Cable de S-VIDEO
2
EXT- EXT-
S S
L
R
1
EXT-
AUDIO OUT


3






(Detrás de la tapa)
