a

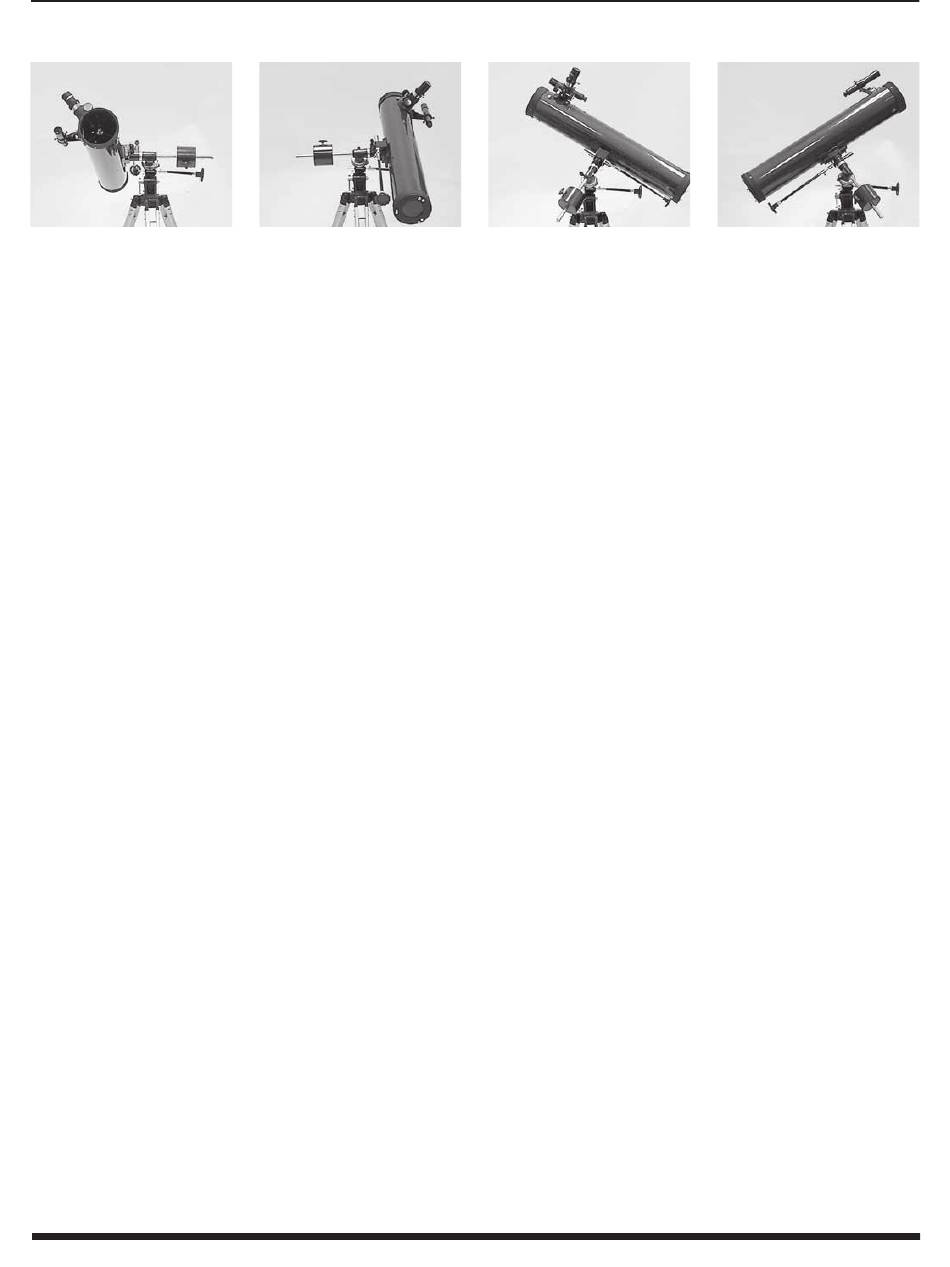

abbildung 6.
Diese Abbildung zeigt die Ausrichtung des Teleskops in die vier Himmelsrichtungen: (a) Norden, (b) Süden, (c) Osten,
(d) Westen. Hinweis: Für diese Ausrichtungen wurden weder das Stativ noch die Montierung bewegt, sondern lediglich das Optikrohr des
Teleskops auf der RA- und Dek-Achse geschwenkt.
Der Einstellring für die Rektaszension muss jedes Mal neu kalibriert
werden, wenn Sie ein neues Objekt lokalisieren möchten. Kalibrieren
Sie dazu den Einstellring für das bereits zentrierte Objekt, bevor Sie
die Einstellungen für das nächste vornehmen.
sie sind sich bezüglich der korrekten ausrichtung des
teleskops unsicher?
Einsteiger sind gelegentlich etwas unsicher, wie sie das Teleskop
an eine Position senkrecht über ihnen oder in andere Richtungen
schwenken sollen. In Abbildung 1 ist das Teleskop nach Norden
ausgerichtet, wie es beispielsweise während der Poljustierung der Fall
ist. Die Gegengewichtsstange weist nach unten. Wenn das Teleskop
in andere Richtungen geschwenkt wird, ändern sich diese Positionen
jedoch. Angenommen, Sie möchten ein Objekt beobachten, dass sich
direkt über Ihrem Kopf im Zenit befindet. Wie gehen Sie vor?
Nehmen Sie auf keinen Fall Anpassungen an der Breitengradeinstellung
vor. Dadurch wird die für die Montierung durchgeführte Poljustierung
zunichte gemacht. Denken Sie daran, dass das Teleskop nach der
Poljustierung nur noch über die RA- und die Dek-Achse bewegt
werden darf. Um das Teleskop auf eine Position über Ihrem Kopf
zu richten, lockern Sie zunächst die RA-Arretierschraube, und
schwenken Sie das Teleskop so lange über die RA-Achse, bis sich
die Gegengewichtsstange in der Waagerechten (parallel zum Boden)
befindet. Lockern Sie anschließend die Dek-Arretierschraube,
und richten Sie das Teleskop senkrecht nach oben aus. Die
Gegengewichtsstange befindet sich weiterhin in ihrer horizontalen
Position. Ziehen Sie nun beide Arretierschrauben wieder fest.
Auch wenn Sie das Teleskop direkt nach Süden ausrichten möchten,
sollte sich die Gegengewichtsstange erneut in der Waagerechten
befinden. Dann schwenken Sie das Teleskop einfach so lange über
die Dek-Achse, bis es nach Süden zeigt.
Wie müssen Sie vorgehen, um das Teleskop genau nach Norden,
jedoch auf ein Objekt auszurichten, dass sich näher am Horizont
befindet als der Polarstern? Diese Ausrichtung ist mit einem
horizontalen Gegengewicht wie in Abbildung 1 gezeigt nicht möglich.
Auch in diesem Fall müssen Sie das Teleskop so lange über die
RA-Achse bewegen, bis die Gegengewichtsstange waagerecht ist.
Richten Sie das Teleskop dann durch Schwenken über die Dek-Achse
auf die gewünschte Stelle in der Nähe des Horizonts.
Wenn Sie das Teleskop nach Osten oder Westen oder in andere
Richtungen richten möchten, schwenken Sie das Teleskop
entsprechend über die RA- und die Dek-Achse. Je nach Höhe des
gewünschten Objekts befindet sich die Gegengewichtsstange in einer
Position irgendwo zwischen vertikal und horizontal.
Abbildung 6 zeigt das Teleskop bei Ausrichtung in die vier
Himmelsrichtungen – Norden, Süden, Osten und Westen
Beim Ausrichten Ihres Teleskops sind vor allem zwei Dinge zu
berücksichtigen: a) das Teleskop wird nur über die RA- und die
Dek-Achse bewegt und niemals durch Einstellung von Azimut
(Höhe) oder Breitengrad, und b) die Position von Gegengewicht
und Gegengewichtsstange entspricht nicht in jedem Fall der in
Abbildung 1 gezeigten. Tatsächlich wird sie das fast nie tun!
8
b c

6. technische daten

Optikrohr: Stahl
Durchmesser des Primärspiegels: 76 mm
Vergütung des Primärspiegels: Aluminium mit Siliziumdioxid-
Beschichtung (SiO )
2
Nebenachse des Sekundärspiegels: 19,9 mm
Brennweite: 700 mm
Öffnungsverhältnis: f/9,2
Fokussierer: Zahngetriebe, kann 1,25-Zoll-Okulare (32 mm)
aufnehmen
Okulare: Explorer II mit den Brennweiten 25 mm und 10 mm,
1,25 Zoll (32 mm)
Vergrößerung: 28x (mit 25-mm-Okular) und 70x (mit 10-mm-Okular)
Montierung: parallaktische („deutsche") Montierung, EQ-1
Stativ: Aluminium
Gewicht: 16,6 Pfund (ca. 7,5 kg)
Motorantrieb: optional
anhang a: Kollimation –
ausrichten der spiegel
Die Kollimation ist der Prozess der Spiegeleinstellung, damit die
Spiegel richtig aufeinander ausgerichtet sind. Ihre Teleskopoptik
wurde bereits werkseitig ausgerichtet. Daher sollte eine erneute
Einstellung nur bei grober Behandlung des Teleskops erforderlich
sein. Eine präzise Ausrichtung der Spiegel ist wichtig, um die optimale
Leistung Ihres Teleskops zu gewährleisten, und sollte regelmäßig
überprüft werden. Die Kollimation kann relativ einfach und am besten
bei Tageslicht durchgeführt werden.
Um die Kollimation zu überprüfen, entfernen Sie das Okular und
schauen Sie durch den Okularauszug des Fokussierers. Sie
sollten den Sekundärspiegel im Okularauszug und die Reflexion
des Primärspiegels im Sekundärspiegel sowie die Reflexion
des Sekundärspiegels (und Ihres Auges) in der Reflexion des
Primärspiegels zentriert sehen (Abbildung 7a). Wenn eines der oben
genannten Elemente nicht zentriert ist, beginnen Sie das folgende
Kollimationsverfahren.
Kollimationskappe und Markierung der spiegelmitte
Ihr SpaceProbe 3-Teleskop wird mit einer Kollimationskappe ausgeliefert.
Dies ist eine einfache Kappe, die wie eine Staubschutzkappe auf
den Okularauszug des Fokussierers gesetzt wird, aber eine mittige
Bohrung und eine reflektierende Innenfläche besitzt. Diese erleichtert
die Zentrierung Ihres Auges und sorgt für eine möglichst problemlose
Kollimation. Die Darstellungen in den Abbildungen 8b bis 8e zeigen den
Okularauszug mit eingesetzter Kollimationskappe.
d
