Funktionen und Aufbau
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

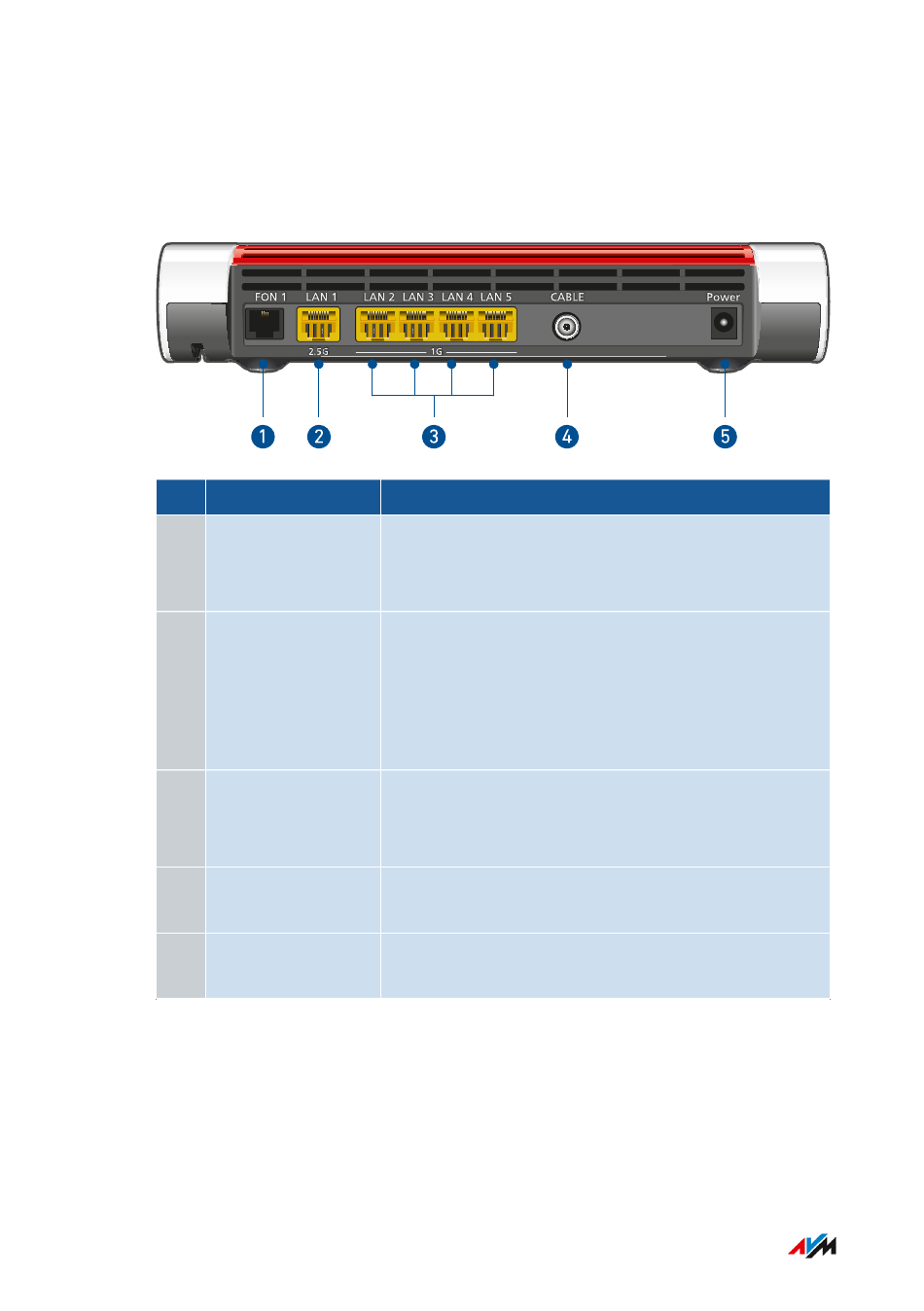

Anschlussbuchsen

Buchsenleiste
Nr. Bezeichnung
1
2
3
4
5
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable
FON 1
LAN 1
LAN 2 - LAN 5
CABLE
Power

Funktion

RJ11-Buchse für den Anschluss eines analo-
gen Telefons, Faxgeräts, Anrufbeantworters
oder einer Türsprechanlage.
RJ45-Ethernet-Buchse (2,5 GBit/s) für den
Anschluss von netzwerkfähigen Geräten. Die
Buchse kann auch für den Anschluss an eine
Modem oder einen Router für den Internetzu-
gang verwendet werden.
RJ45-Buchsen (1 Gbit) für den Anschluss von
Computern und netzwerkfähigen Geräten wie
Hubs und Spielekonsolen.
Buchse für den Anschluss an den Kabelan-
schluss
Buchse für den Anschluss des Steckernetz-
teils
23
