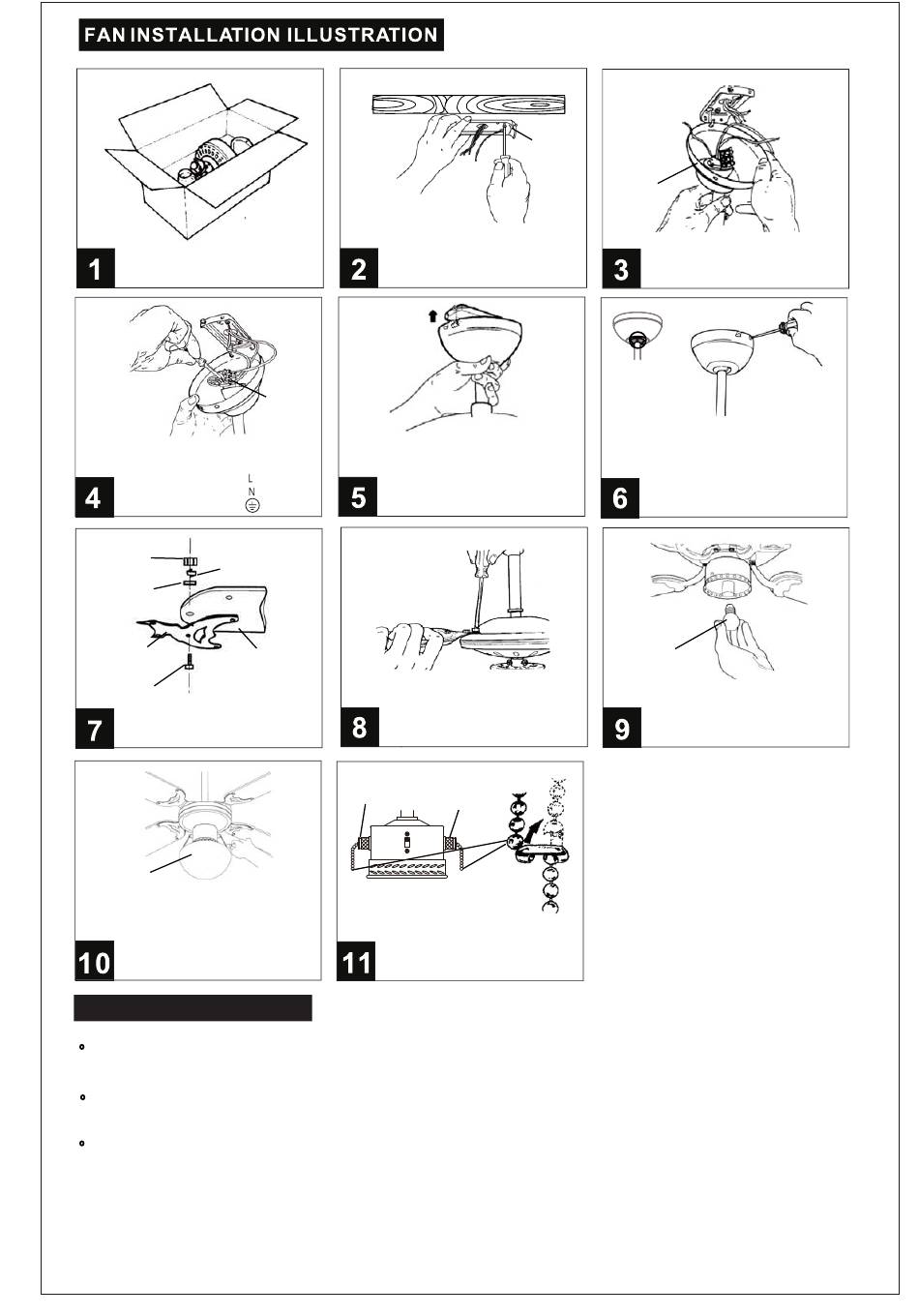

Aprire la confezione ed
estrarre il ventilatore.
Collegare i cavi della rete elettrica
Marrone: fase
Blu: neutro
Giallo/verde: terr
25. Perno
26. Rondella a molla
fissaggio pala
di fissaggio pala
27. Rondella piatta
di fissaggio pala
29. Porta pala
28. Pala
30. Vite di
fissaggio pala
Assemblare le pale ai supporti attraverso le tre
viti e le rondelle piatte e a molla in dotazione.
Assicurarsi che le pale siano ben fissate.
36. Copertura in vetro
Installare la copertura in vetro con le apposite viti.
ATTENZIONE: non utilizzare pinze per questa
operazione. Un serraggio eccessivo delle viti
potrebbe rompere il vetro e provocare danni.
Utilizzare il ventilatore
•
Armare l'impianto elettrico.
Per accendere/spegnere il ventilatore
Partire dalla posizione OFF/spento:
•
Tirare il cordino di accensione finché il ventilatore non si spegne.
•
Sequenza di accensione dalla posizione OFF/spento:
Prima trazione del cordino – Velocità alta
Seconda trazione del cordino – Velocità media
Posizionare e contrassegnare il centro della staffa.
Passare i cavi attraverso il foro ed assicurare la staffa
al soffitto con appositi tasselli in base alla tipologia di
soffitto (tasselli ad espansione non forniti).
18.Blocco di
fissaggio
Fissare la copertura superiore alla staffa
allineando i fori di fissaggio. Alzare il ventilatore
finché le viti non raggiungono la fine della
filettatura, poi girare la copertura in senso orario
finché le viti non finiscono nelle apposite rientranze.
Fissare le pale ai supporti del motore attraverso
le viti e le rondelle a molla già presenti sul motore.
13. Interruttore
lampade
Agganciare i due tiranti di accensione ed
assicurarsi che le clip di fissaggio siano
correttamente agganciate.
17. Piastra di
montaggio
20. Copertura
16. Lampade
(non in dotazione)
32. Interruttore
ventilatore
Terza trazione del cordino – Velocità bassa
Quarta trazione del cordino – OFF/spento
Agganciare il ventilatore al gancetto
utilizzando l'apposito foro presente
nella copertura superiore.
Inserire le altre due viti e rondelle. Serrare
accuratamente tutte le viti. Verificare che
la copertura sia saldamente fissata e che
nessun cavo sia stato pizzicato. Verificare
che il giunto sferico sia correttamente
posizionato nella sua sede.
Inserire le lampadine (Max. E27 60W, non in
dotazione) nei portalampada. Armare
l'impianto e verificare il funzionamento delle luci
e del motore.
