INSTALLATION DU VENTILATEUR

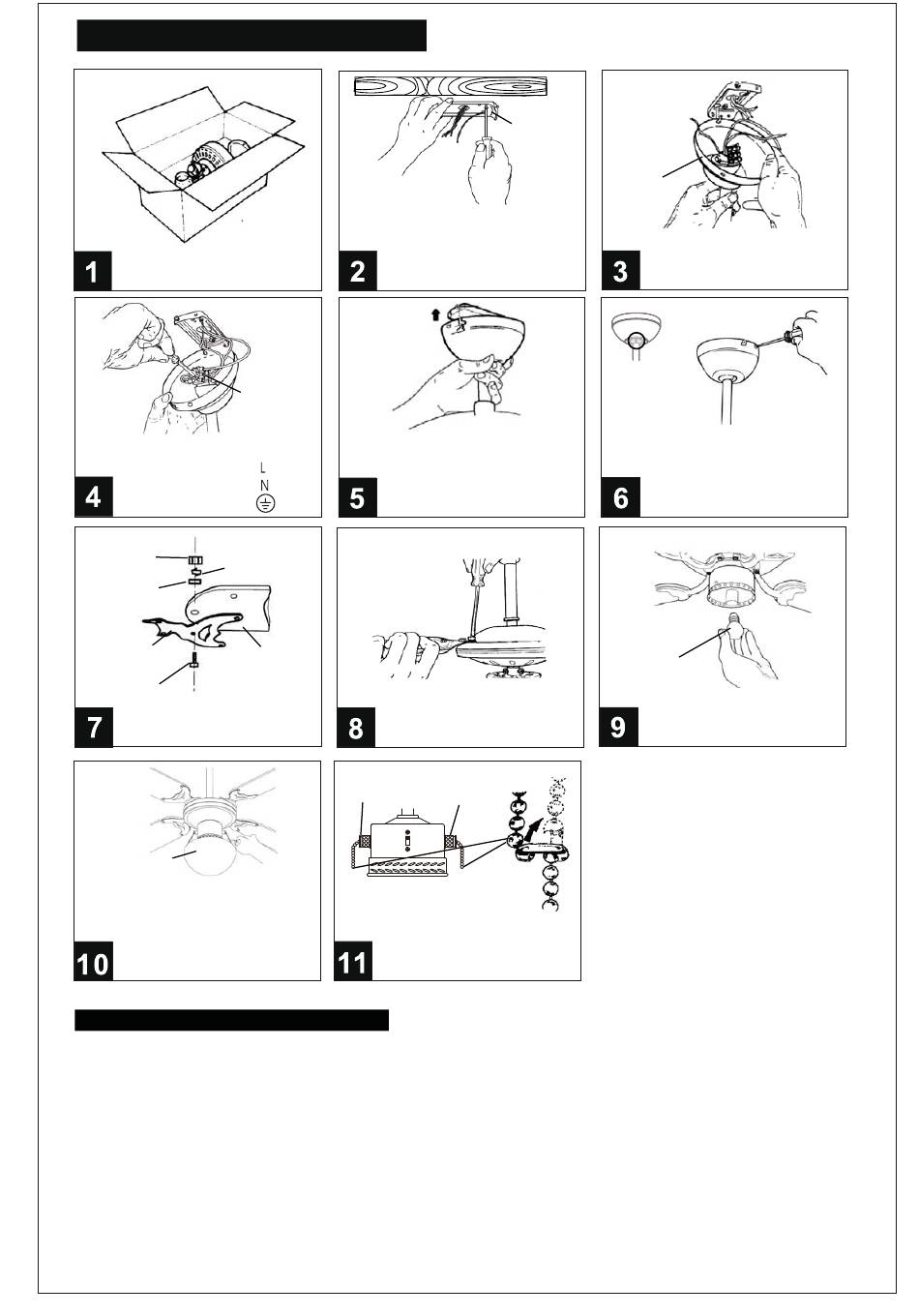

Ouvrez le carton et sortez le ventilateur.
18. Bornier
Branchez les fils d'alimentation sortant de la
plaque de montage dans le bornier comme suit :
Fil marron
Fil bleu
Fil rayé jaune/vert
26. Rondelle élastique
25. Écrou
de fixation de pale
de fixation de pale
27. Rondelle plate de
fixation de pale
29. Support de pale
30. Vis de
fixation de pale
Assemblez les pales sur leurs supports avec les
vis, les rondelles plates, les rondelles élastiques et
les écrous.
36. Abat-jour en verre
Fixez l'abat-jour en verre sur le boîtier
d'interrupteur avec les trois vis moletées.
ATTENTION : Ne serrez pas les vis moletées
avec une pince. Serrer excessivement les vis
moletées peut briser l'abat-jour en verre et
engendrer un danger.
UTILISATION DE VOTRE VENTILATEUR
• METTEZ LE CIRCUIT ÉLECTRIQUE SOUS TENSION AU NIVEAU DU DISJONCTEUR OU DU BOÎTIER À FUSIBLES.
Allumer et éteindre le ventilateur :
• Commencer dans la position d'arrêt :
Tirez la tirette-interrupteur jusqu'à ce que le ventilateur s'éteigne.
• Action de chaque traction depuis la position d'arrêt :
Première traction -
Deuxième traction -
Identifiez et marquez le centre d'une solive.
Faites passer les fils d'alimentation électrique
dans le trou de la plaque de montage, fixez la
plaque de montage sur la solive de plafond avec
les rondelles plates, les rondelles élastiques et les
vis à bois (Utilisez des chevilles à expansion (non
fournies) pour fixer la plaque dans du béton).
Pour fixer la base sur la plaque de montage,
alignez leurs trous latéraux. Soulevez le
ventilateur jusqu'à ce que les vis atteignent le
fond des rainures, puis tournez la base vers la
droite jusqu'à ce que les vis se logent dans les
renfoncements de ces rainures.
28. Pale
Assemblez les sets de pale sur le boîtier du
moteur avec les vis et les rondelles élastiques
déjà vissées sur le moteur.
13. Interrupteur 32. Interrupteur du
de la lampe ventilateur
Attachez la tirette sur l'interrupteur du ventilateur et
l'interrupteur du plafonnier. Veillez à ce que les clips
de maintien des tirettes les maintiennent.
Vitesse rapide
Vitesse moyenne
17. Plaque de montage
Troisième traction -
Quatrième traction -
20. Base
Suspendez le ventilateur au crochet de la plaque
de montage par l'un des trous supérieurs de la
base.
Insérez les deux autres sets de vis et de
rondelles. Vissez toutes les vis. Vérifiez que la
base est solidement fixée et que vous n'avez
coincé aucun fil électrique. Vérifiez que la
rainure de la coupelle en nylon est insérée
dans la broche de guidage de la base.
16. Ampoule
(non fournie)
Vissez une ampoule (Max. E27 60 W, non
fournie) dans la douille. Mettez l'appareil sous
tension pour contrôler le bon fonctionnement
du ventilateur et du plafonnier.
Vitesse lente
Arrêt
