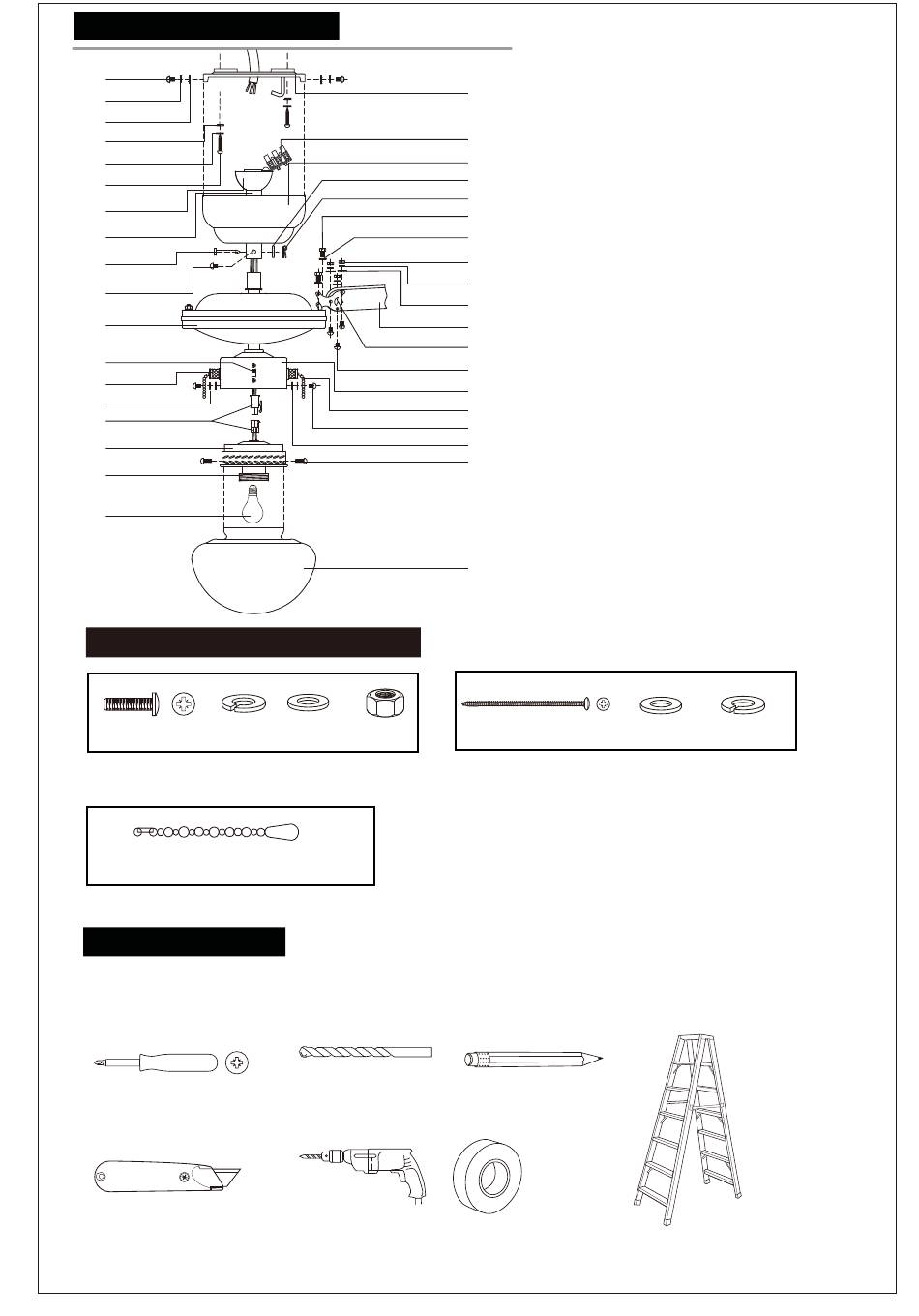

Esploso del prodotto
1
2
3
4
5
6
7
8
9
10
11
12
13
37
19
14
15
16
Confezione ferramenta in dotazione
x 12
x 12
PER PALE
x 2
PER INTERRUTTORE A TIRANTE
Utensili necessari
Utensili necessari (non in dotazione)
Cacciavite a stella punta per trapano matita
Taglierino
x 12
x 12
Ø5mm
trapano a
nastro isolante
percussione
1. Vite di fissaggio copertura
2. Rondella di fissaggio copertura
3. Rondella a stella di fissaggio copertura
17
4. Rondella di fissaggio piastra di montaggio
5. Rondella a molla di fissaggio piastra di montaggio
6. Vite di fissaggio piastra di montaggio
18
7. Giunto sferico
8. Asta inferiore
20
9. Perno trasversale
21
10. Vite di arresto
22
11. Motore ventilatore
23
12. Interruttore direzione di rotazione
13. Interruttore lampade
24
14. Gruppo lampade
25
15. Porta lampade
26
16. Lampade (non in dotazione)
17. Piastra di montaggio
27
18. Morsettiera
19. Connettore maschio/femmina
28
20. Copertura
29
21. Rondella piatta
22. Coppiglia
30
23. Vite di fissaggio pala
31
24. Rondella a molla di fissaggio pala
32
25. Perno fissaggio pala
33
26. Rondella a molla di fissaggio pala
34
27. Rondella piatta di fissaggio pala
35 28. Pala
29. Porta pala
30. Vite di fissaggio pala
31. Scatola di collegamento
32. Interruttore ventilatore
33. Viti fissaggio gruppo lampade
34. Rondelle a stella fissaggio gruppo lampade
35. Vite di fissaggio
36
36. Copertura in vetro
37. Rondella a molla
x 2
PER PIASTRA DI FISSAGGIO
SU CONTROSOFFITTO
x 2 x 2
scala
