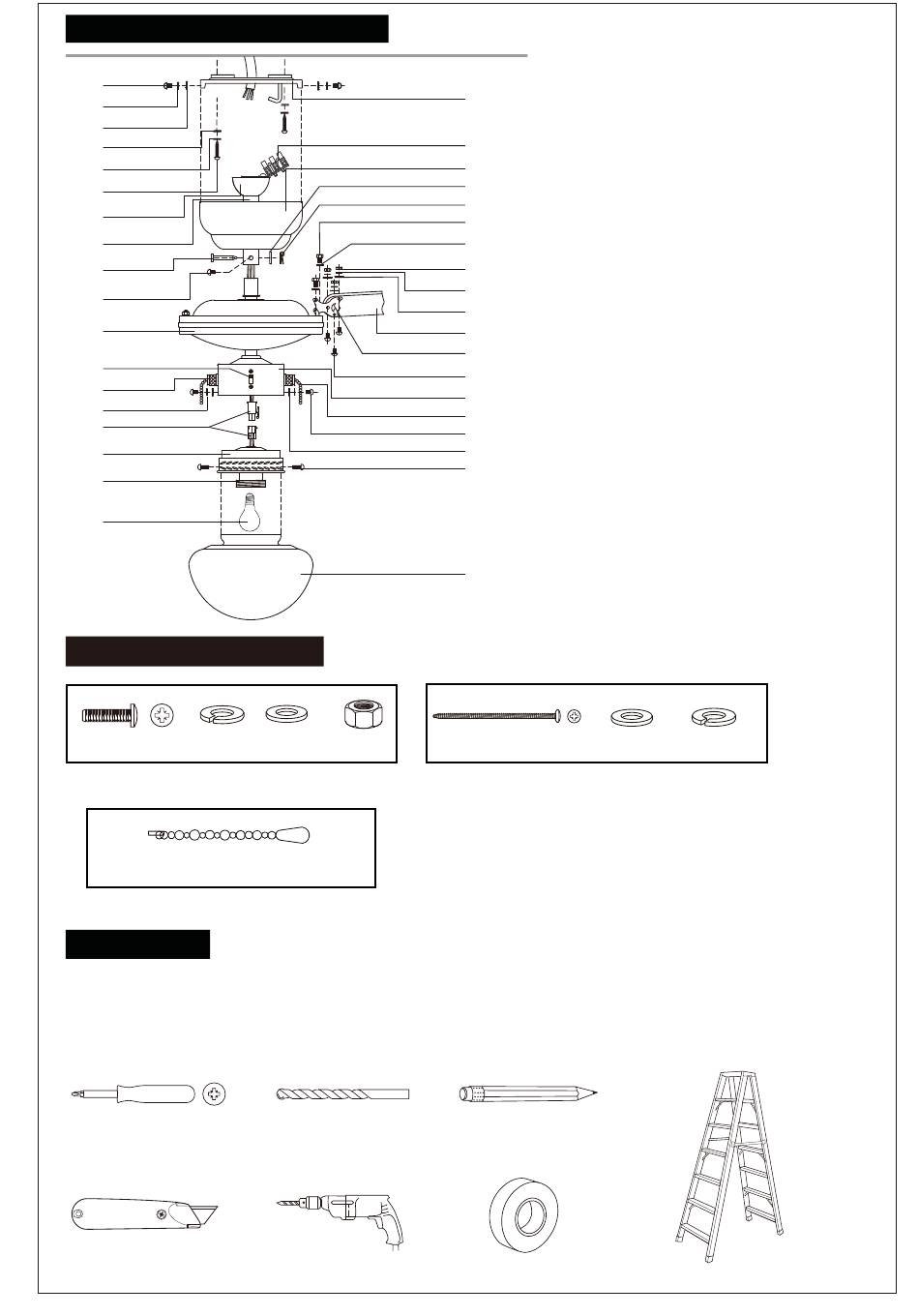

VUE ÉCLATÉE DE L'APPAREIL
1
2
3
4
5
6
7
8
9
10
11
12
13
37
19
14
15
16
SACHET DE VIS FOURNI
x 12
x 12
POUR LES PALES
x 2
POUR L'INTERRUPTEUR À TIRETTE
Outils requis
Pour l'installation de votre appareil
Tournevis
cruciforme
Cutter
x 12
x 12
(outils non fournis)
Mèche de perçage
Perceuse à
percussion Ø 5 mm
1. Vis de fixation de la base
2. Rondelle élastique de fixation de la base
3. Rondelle éventail de fixation de la base
17
4. Rondelle plate de fixation de la plaque de montage
5. Rondelle élastique de fixation de la plaque de montage
6. Vis de fixation de la plaque de montage
18
7. Coupelle
8. Tige
20
9. Broche
21
10. Vis de fixation
22
11. Boîtier du moteur du ventilateur
23
12. Commutateur du sens de rotation
13. Interrupteur de la lampe
24
14. Plafonnier
25
15. Douille
26 16. Ampoule (non fournie)
17. Plaque de montage
27
18. Bornier
19. Connecteurs mâle/femelle
28
20. Base
29
21. Rondelle plate
22. Goupille fendue
30
23. Vis de fixation de pale
31
24. Rondelle élastique de fixation de pale
32
25. Écrou de fixation de pale
33
26. Rondelle élastique de fixation de pale
34
27. Rondelle plate de fixation de pale
35 28. Pale
29. Support de pale
30. Vis de fixation de pale
31. Boîtier de connexion
32. Interrupteur du ventilateur
33. Vis de fixation du plafonnier
34. Rondelle éventail de fixation du plafonnier
35. Vis moletée
36
36. Abat-jour en verre
37. Rondelle élastique
x 2
POUR LA PLAQUE DE MONTAGE
Crayon
Ruban isolant
x 2 x 2
Escabeau
Page10
