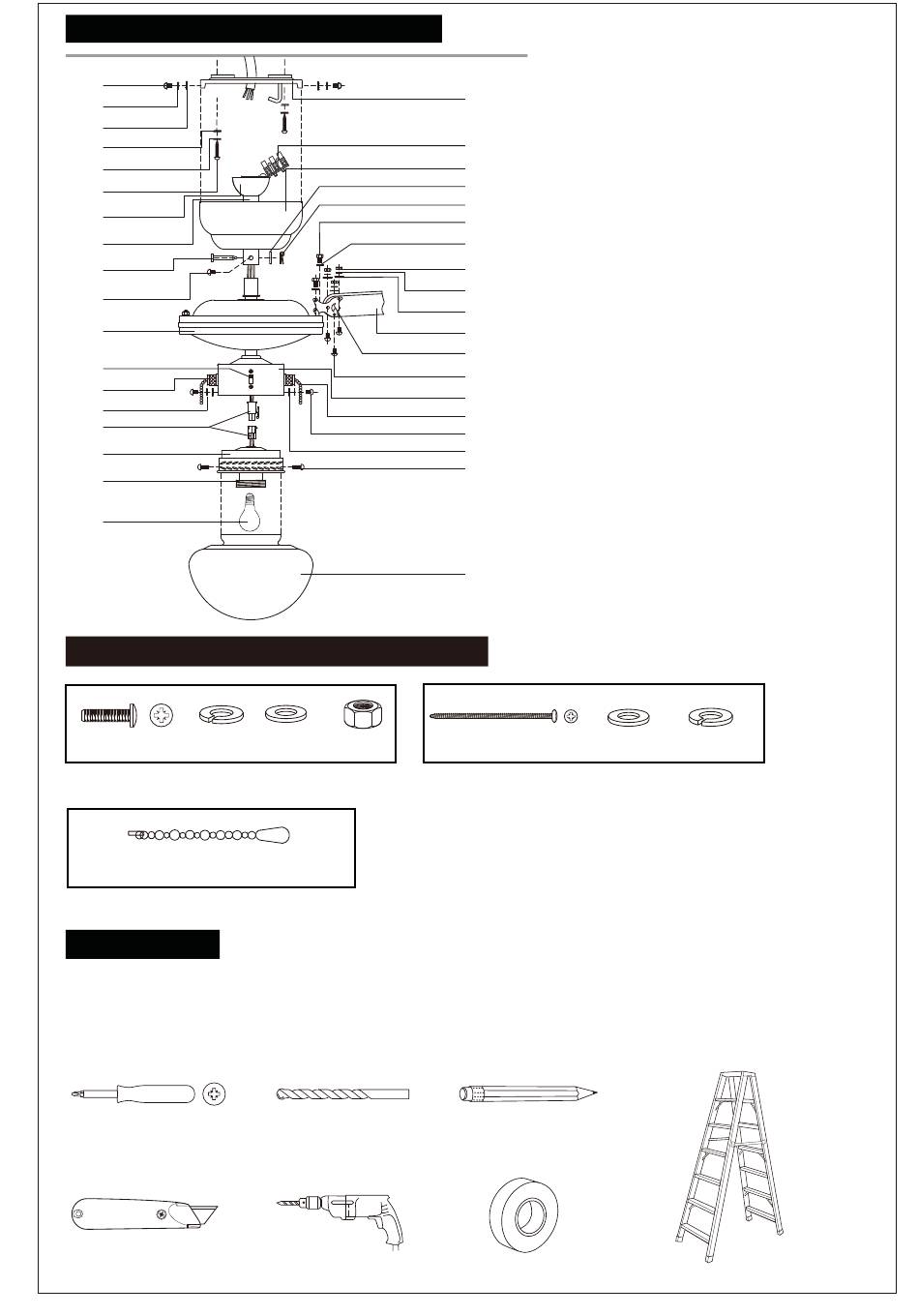

PRODUKTEXPLOSIONSZEICHNUNG
1
2
3
4
5
6
7
8
9
10
11
12
13
37
19
14
15
16
MITGLIEFERTE SCHRAUBEN IM BEUTEL
x 12
x 12
FÜR FLÜGEL
x 2
FÜR ZUGSCHALTER
Sie benötigen
Für die Installation Ihres Produktes
Kreuzschlitz-
schraubendreher
Messer
x 12
x 12
(Werkzeug ist nicht im Lieferumfang enthalten)
Bohreinsatz
Ø5mm
Schlagbohrer
1. Befestigungsschraube für den Baldachin
2. Federscheibe zur Befestigung des Baldachins
3. Klemmscheibe zur Befestigung des Baldachins
17
4. Unterlegscheibe zur Befestigung der Trägerplatte
5. Federscheibe zur Befestigung der Trägerplatte
6. Befestigungsschraube für die Trägerplatte
18
7. Kugelgelenkstück
8. Stange
20
9. Kreuzzapfen
21
10. Feststellschraube
22
11. Ventilatormotor
23
12. Rückwärts-/Vorwärts-Schiebeschalter
13. Lampenschalter
24
14. Lampeneinbausatz
25
15. Lampenfassung
26
16. Glühbirne (nicht inbegriffen)
17. Trägerplatte
27
18. Verteiler
19. Stecker/Buchsen
28
20. Baldachin
29
21. Unterlegscheibe
22. Spannstift
30
23. Flügel-Befestigungsschraube
31
24. Federscheibe zur Befestigung des Flügels
32
25. Flügel-Feststellmutter
33
26. Federscheibe zur Befestigung des Flügels
34
27. Unterlegscheibe zur Befestigung des Flügels
35
28. Flügel
29. Flügelhalter
30. Flügel-Befestigungsschraube
31. Anschlussdose
32. Ventilatorschalter
33. Lampeneinbausatz-Befestigungsschraube
34. Klemmscheibe zur Befestigung
des Lampeneinbausatzes
36
35. Flügelschraube
36. Glaslampenschirm
37. Federscheibe
x 2
x 2
FÜR DIE TRÄGERPLATTE
Bleistift
Isolierband
x 2
Leiter
