Bosch APC-AMC2-4WCF Installationsanleitung Seite 43

Access Modular Controller 2

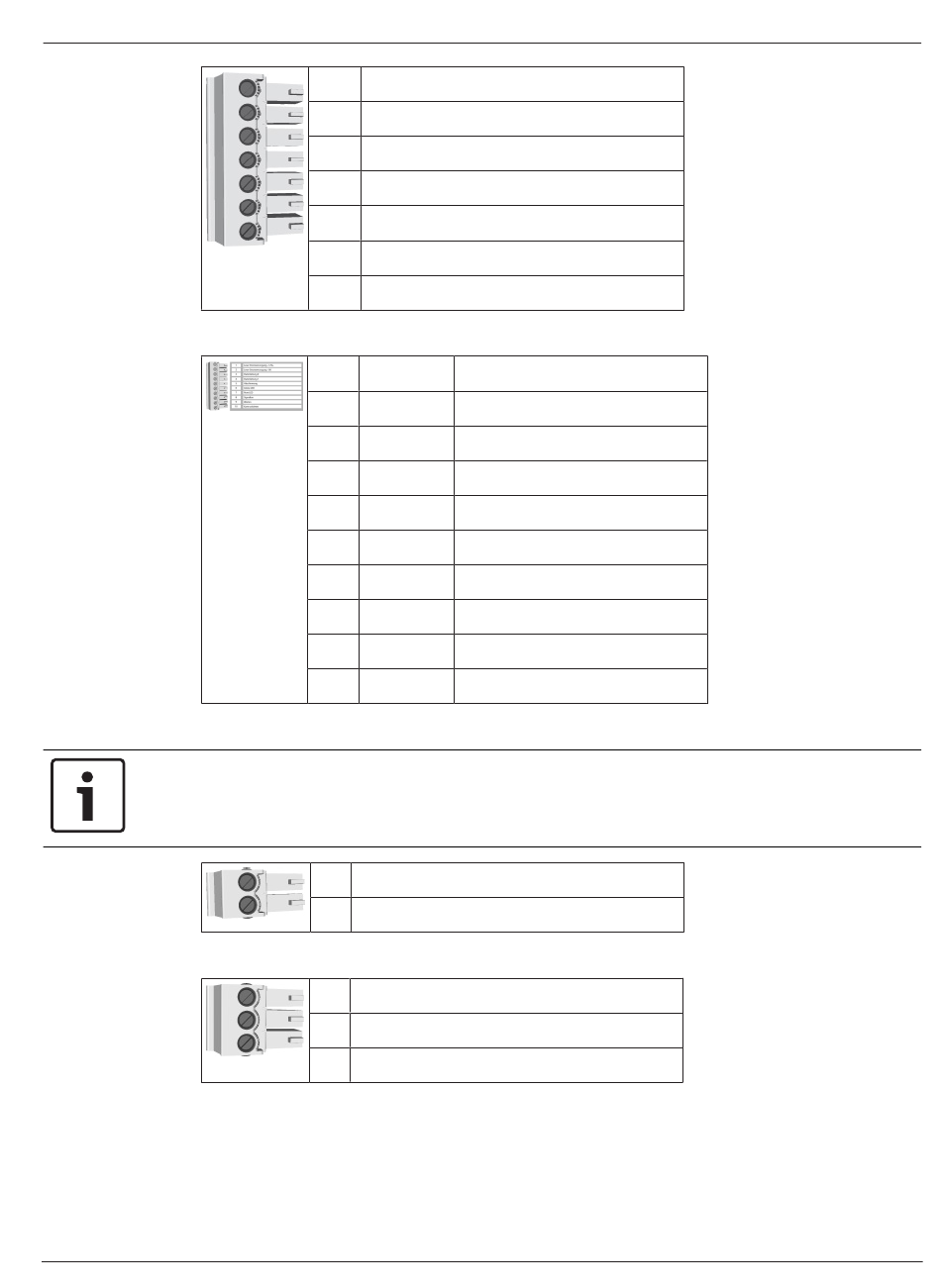

Tab. 7.5: Stromversorgung
Tab. 7.6: Wiegand-Schnittstelle AMC
Hinweis!
Die Einstellungen des Lesers können Sie dem entsprechenden Handbuch entnehmen.
Tab. 7.7: Analoger Eingang
Tab. 7.8: Relaisausgang
Bosch Access Systems B.V.
1 Stromversorgung, DC-plus (10 V–30 V)
2 Abschirmung
3 Stromversorgung (0 V)
4 USV (Power-Good-Signal) – AC
5 USV (Power-Good-Signal) – Batterie
6 USV (Power-Good-Signal) – DC
7 USV (Power-Good-Signal) – Gemeinsam
1 Rot Stromversorgung Leser (12 V)
2 Schwarz Stromversorgung Leser (0 V)
3 Grün Daten 0
4 Weiß Daten 1
5 Entnahme Abschirmung
6 Orange Grüne LED
7 Braun Rote LED
8 Gelb Signalgeber
9 Blau Warten
10 Violett Karte vorhanden
1 Analoger Eingang, Eingang
2 Analoger Eingang, Ausgang
1 Relaisausgang, Schließer
2 Relaisausgang, gemeinsam
3 Relaisausgang, Öffner
