30
de | Installation
Ein komplettes Anschlussdiagramm der Relaisanschlüsse finden Sie in Anschlussdiagramme,
Seite 41.

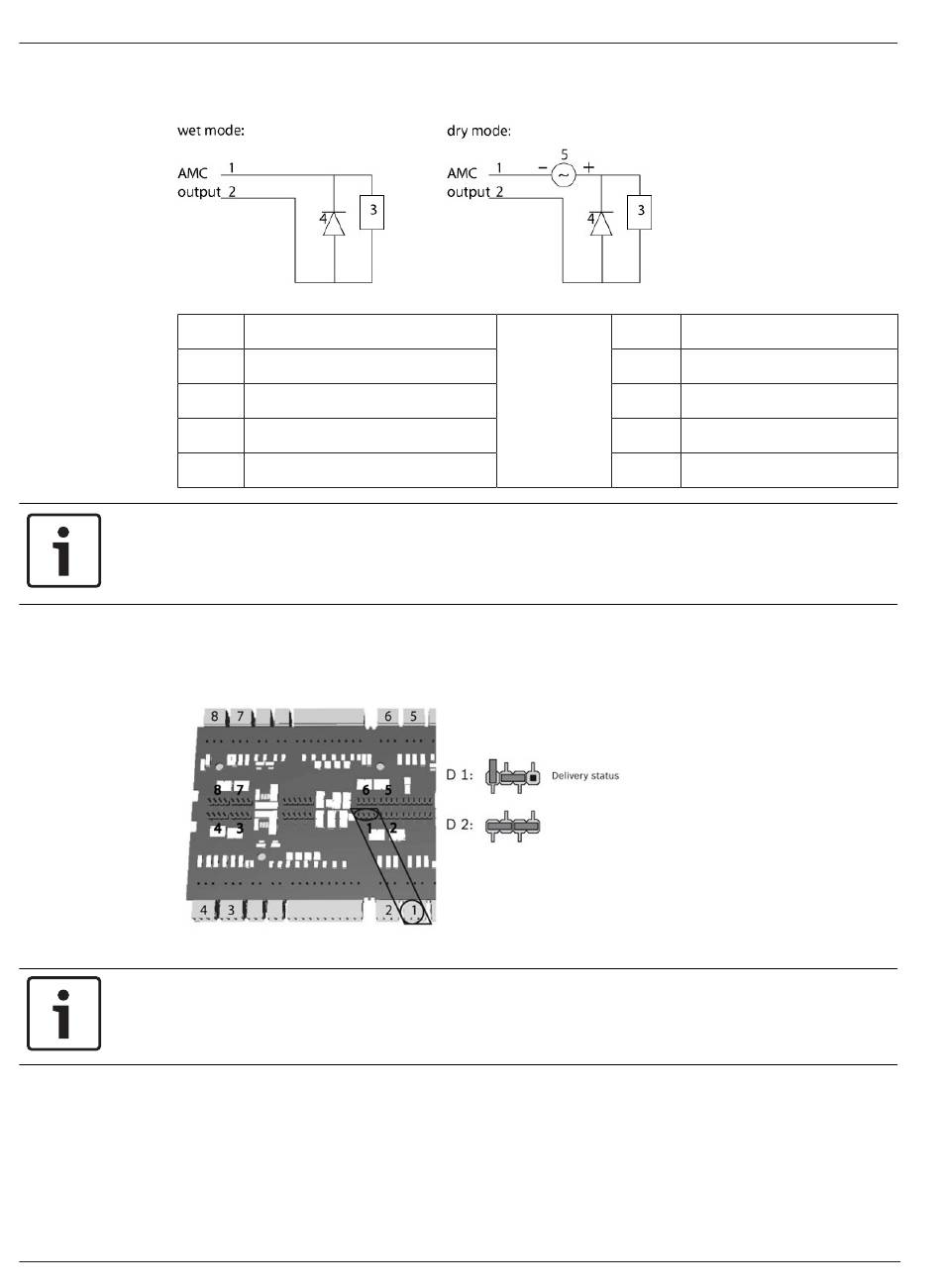

Abbildung 4.20: Schematische Darstellung der Freilaufdiode
1
2
3
4
Hinweis!
Gefahr von Geräteschäden
Schließen Sie Geräte mit externer Stromversorgung nicht im Nassmodus an. Dies kann zur
Beschädigung des AMC2-4W führen.
Jeder Relaisausgang verfügt über eine separate Jumpereinstellung auf der Unterseite
derPlatine zur Auswahl von Trockenmodus (D1) oder Nassmodus (D2).
Abbildung 4.21: Position der Jumper für die Relaisausgänge (Unterseite)
Hinweis!
Die Positionen der Jumper 1 und 2 sind je nach Schnittstelle vertauscht.
2020-01 | V02 |
Schließer/Öffner
Gemeinsam
Last
Diode
Installation manual
Access Modular Controller 2
1
Schließer/Öffner
2
Gemeinsam
3
Last
4
Diode
5
Spannungsquelle
