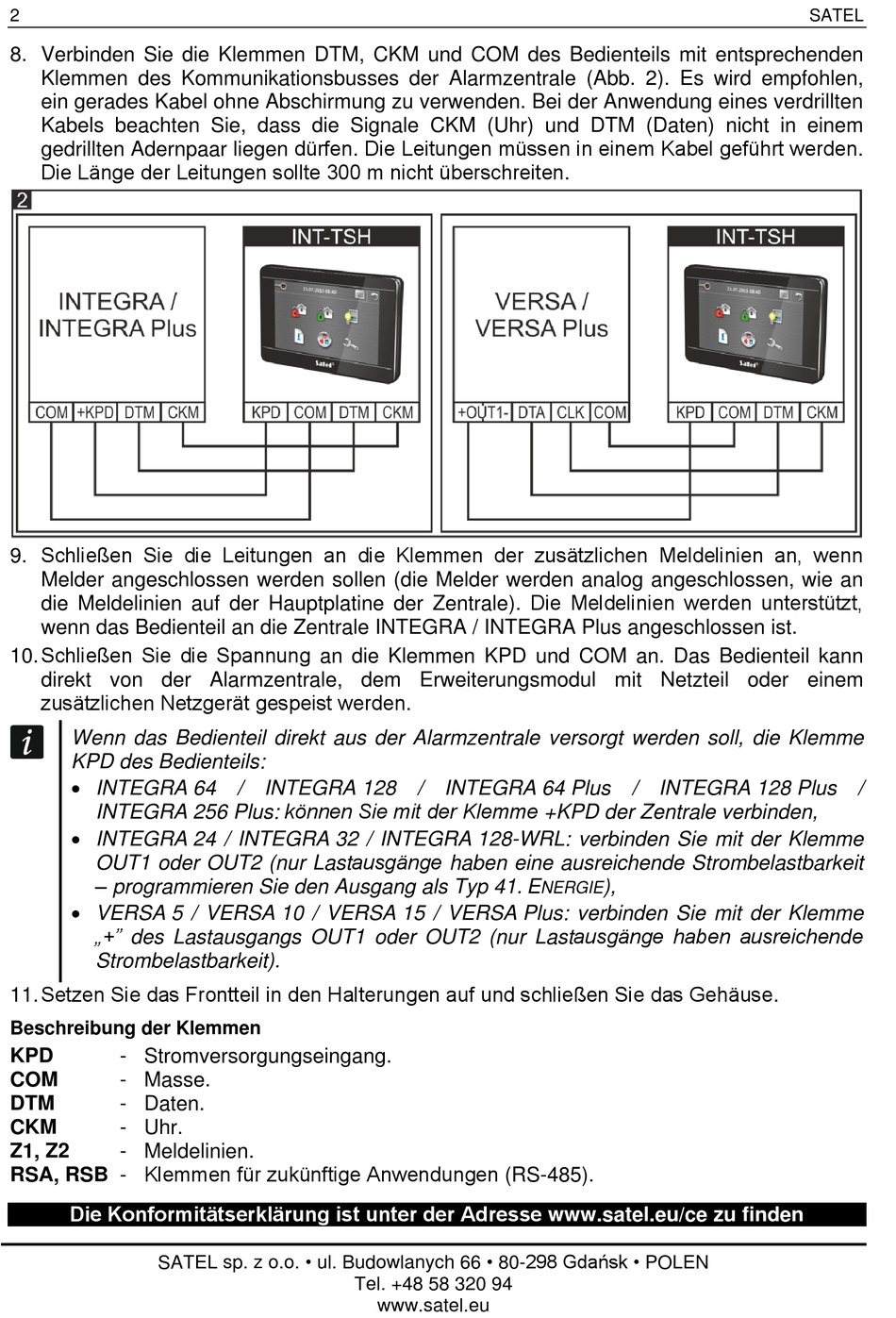

8. Verbinden Sie die Klemmen DTM, CKM und COM des Bedienteils mit entsprechenden
Klemmen des Kommunikationsbusses der Alarmzentrale (Abb. 2). Es wird empfohlen,
ein gerades Kabel ohne Abschirmung zu verwenden. Bei der Anwendung eines verdrillten
Kabels beachten Sie, dass die Signale CKM (Uhr) und DTM (Daten) nicht in einem
gedrillten Adernpaar liegen dürfen. Die Leitungen müssen in einem Kabel geführt werden.
Die Länge der Leitungen sollte 300 m nicht überschreiten.
9. Schließen Sie die Leitungen an die Klemmen der zusätzlichen Meldelinien an, wenn
Melder angeschlossen werden sollen (die Melder werden analog angeschlossen, wie an
die Meldelinien auf der Hauptplatine der Zentrale). Die Meldelinien werden unterstützt,
wenn das Bedienteil an die Zentrale INTEGRA / INTEGRA Plus angeschlossen ist.
10. Schließen Sie die Spannung an die Klemmen KPD und COM an. Das Bedienteil kann
direkt von der Alarmzentrale, dem Erweiterungsmodul mit Netzteil oder einem
zusätzlichen Netzgerät gespeist werden.
Wenn das Bedienteil direkt aus der Alarmzentrale versorgt werden soll, die Klemme
KPD des Bedienteils:
INTEGRA 64 / INTEGRA 128 / INTEGRA 64 Plus / INTEGRA 128 Plus /
INTEGRA 256 Plus: können Sie mit der Klemme +KPD der Zentrale verbinden,
INTEGRA 24 / INTEGRA 32 / INTEGRA 128-WRL: verbinden Sie mit der Klemme
OUT1 oder OUT2 (nur Lastausgänge haben eine ausreichende Strombelastbarkeit
– programmieren Sie den Ausgang als Typ 41. E
VERSA 5 / VERSA 10 / VERSA 15 / VERSA Plus: verbinden Sie mit der Klemme
„+" des Lastausgangs OUT1 oder OUT2 (nur Lastausgänge haben ausreichende
Strombelastbarkeit).
11. Setzen Sie das Frontteil in den Halterungen auf und schließen Sie das Gehäuse.
Beschreibung der Klemmen
KPD
- Stromversorgungseingang.
COM
- Masse.
DTM
- Daten.
CKM
- Uhr.
Z1, Z2
- Meldelinien.
RSA, RSB - Klemmen für zukünftige Anwendungen (RS-485).
Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden
SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN
Tel. +48 58 320 94
www.satel.eu
),
