Changing table

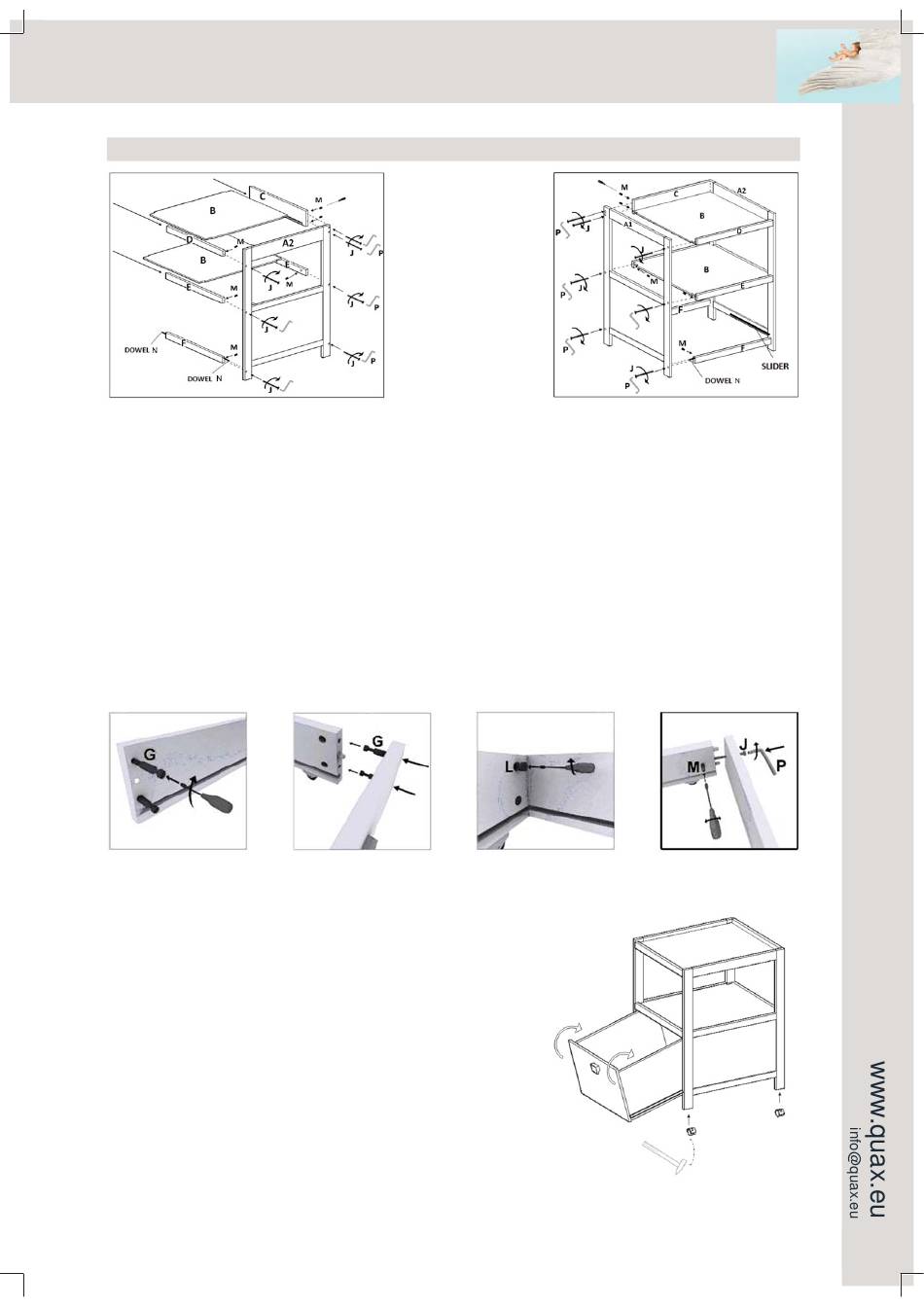

4. Het in elkaar zetten van de luiertafel
Stap 1 : Gebruik het rechtse pootonderstel A2, de leggers B, de ruglat C, de dwarslatten D-E-F, 7 bouten
J, 7 cylindrische moeren M, 4 houten deugels N en de zeskantsleutel P
Duw de cylindrische moeren (M) in de voorziene openingen in de ruglat (C) en de dwarslatten (D-E-F).
Duw twee houten deugels (N) in de gaten op de uiteinden van de dwarslatten (F). Duw de bouten (J) door
de openingen van het pootonderstel (A2) en verbind met behulp van de zeskantsleutel (P). Let er op dat
de opening in de cylindrische moer zich in het verlengde van de bout bevindt. Draai de verbindingen niet
volledig vast. Schuif de leggers in de gleuven van de ruglat en de dwarslatten.
Stap 2 : Gebruik de onderdelen van stap 1, het linkse pootonderstel A1, 7 bouten J, 7 cylindrische moeren
M en de zeskantsleutel P
Duw de cylindrische moeren (M) in de voorziene openingen in de ruglat (C) en de dwarslatten (D-E-F).
Duw de bouten (J) door de openingen van het pootonderstel (A1) en span aan met de zeskantsleutel (P).
Draai de verbindingen niet volledig vast.
Stap 3 : Gebruik de onderdelen X1-X2-X3 en X4 voor de lade,
de verbindingsbouten G, de excentrieken L, 2 bouten J, 2 cylin-
drische moeren M en 6 houten deugels N
Draai de verbindingsbouten (G) vast in de gaten van het ladefront
(X1). Plaats de excentrieken (L) vooraan de ladezijkanten (X2).
Duw vier deugels (N) in de gaten achteraan de zijden (X2) en
twee vooraan. Duw de cylindrische moeren (M) in de gaten van
de zijden. Schuif de bodem (X4) in de gleuven van de zijkanten en
het front. Duw de laderug (X3) over de deugels, plaats de bouten
(J) en span aan met de zeskantsleutel. Plaats de lade door de
geleiders in elkaar te schuiven. Span nu alle verbindingen aan.
Stap 4 : Gebruik de onderdelen van stap 3 en de wielen O
Plaats de wielinbussen in de voorziene gaten onderaan de poot-
onderstellen (A1 en A2) en duw vervolgens de wielen (O) op hun
plaats.
Luiertafel met lade
05 05 28xx
Wickeltisch mit Schublade
Table à langer avec tiroir
Changing table with drawer
