Changing table

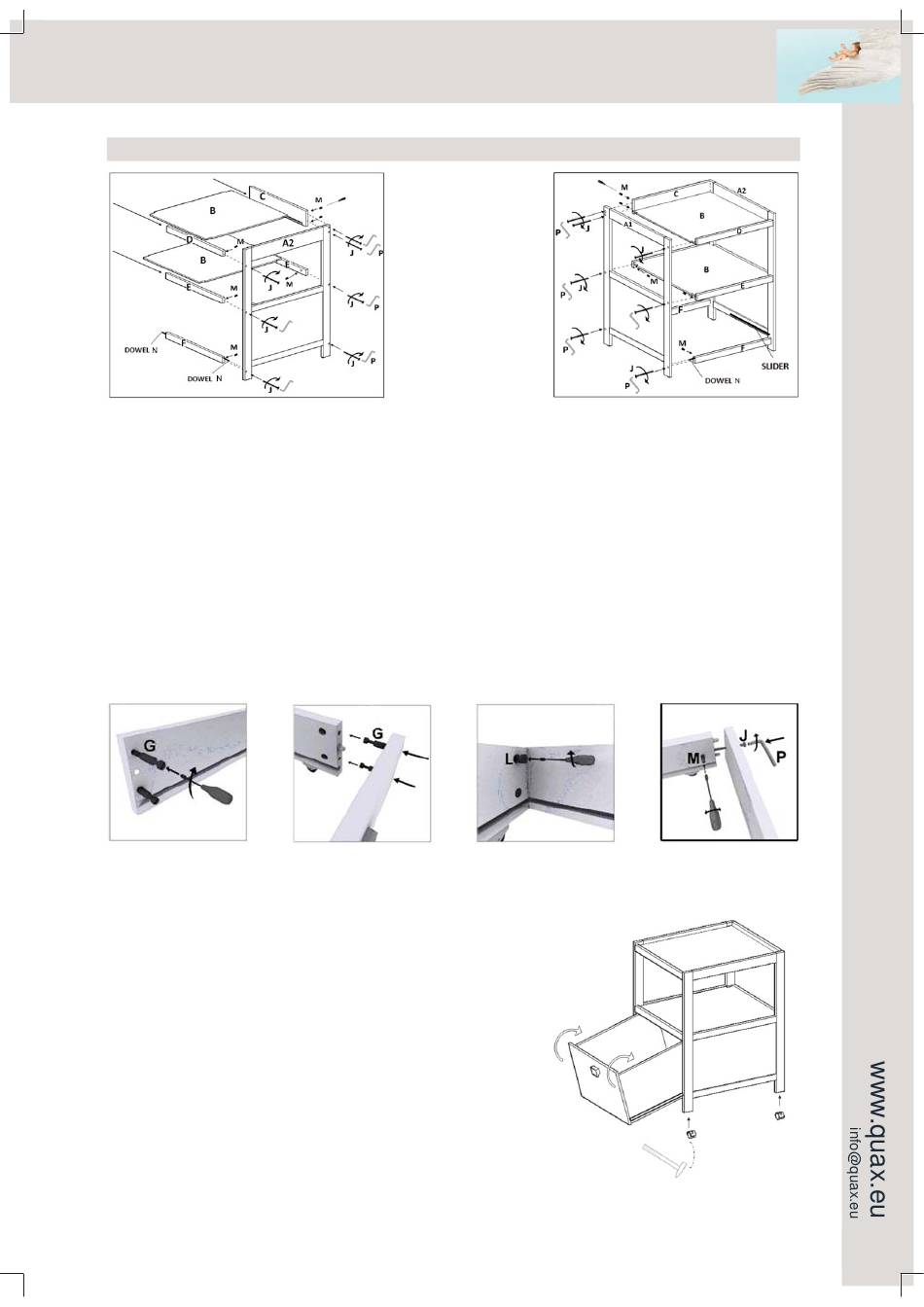

4. Zusammenbau der Wickeltisch

Schritt 1 : Benutzen Sie das Seitenrahm A2, die Regale B, den Rücken C, die Querlatten D-E-F, 7 Bolzen
J, 7 zylindrische Mutter M und den Sechskantschlüssel P
Drücken Sie die Zylindrische Mutter (M) in die vorgesehene Öffnungen an den Rücken (C) und den Quer-
stangen (D-E-F). Drûcken Sie zwei Holzdübel (N) in den Löchern der Enden der Querlatten. Drücken Sie
die Bolzen (J) durch die Öffnungen in das Gestell (A2) und verbinden Sie die Komponenten mit dem In-
busschlüssel (P). Die Öffnung der Zylindrische Mutter muss in einer Linie ausgerichtet sein mit den Bolzen.
Die Anschlüsse nicht ganz fest drehen. Schieben Sie die Regale in die Schlitze an der Rückseite und den
Querlatten.
Schritt 2 : Benutzen Sie die Unterteile des Schritts 1, das Seitenrahm A1, 7 Bolzen J, 7 zylindrische Mutter
M und den Sechskantschlüssel P
Drücken Sie die Zylindrische Mutter (M) in die vorgesehene Öffnungen an den Rücken (C) und den Quer-
stangen (D-E-F). Drücken Sie die Bolzen (J) durch die Öffnungen in das Gestell (A1) und verbinden Sie
die Komponenten mit dem Inbusschlüssel (P). Die Anschlüsse nicht ganz fest drehen.
Schritt 3 : Benutzen Sie die Unterteile X1-X2-X3 und X4 der
Schublade, die Verbindungsbolzen G, die Verbindergehäuse L,
die Bolzen J, die zylindrische Mutter M und 6 Holzdübel N.
Drehen Sie zwei Verbindungsbolzen (G) fest in die vorgesehenen
Bohrungen des Schubladenfronts (X1). Stecken Sie die Verbin-
dergehäuse (L) an die Vorderseite der Seiten (X2). Drücken Sie
vier Holzdübel (N) in den Löcher an die Rückseite der Seiten
und zwei Vorne. Drücken Sie die Zylindrische Mutter (M) in den
Löchern der Seiten. Schieben Sie den Boden (X4) in die Schli-
tze der Seiten und das Front. Schieben Sie den Rücken (X3) auf
die Dübel, stellen Sie die Schrauben (J) und alles verbinden mit
dem Inbusschlüssel. Schieben Sie die Führungen zusammen und
platzieren Sie die Schublade. Ziehen Sie nun alle Anschlüsse an.
Schritt 4 : Benutzen Sie die Unterteile des Schritts3 und die
Rädern O
Stecken Sie die Adapter für die Räder in die vorgesehenen Off-
nungen unten den Seiten (A1 und A2) und drücken Sie dann die
Räder (O) im Platz.
Luiertafel met lade
05 05 28xx
Wickeltisch mit Schublade
Table à langer avec tiroir
Changing table with drawer
Quax
Quax
First dreams
®
®
First steps
13
