MONTAGGIO ABACHUS

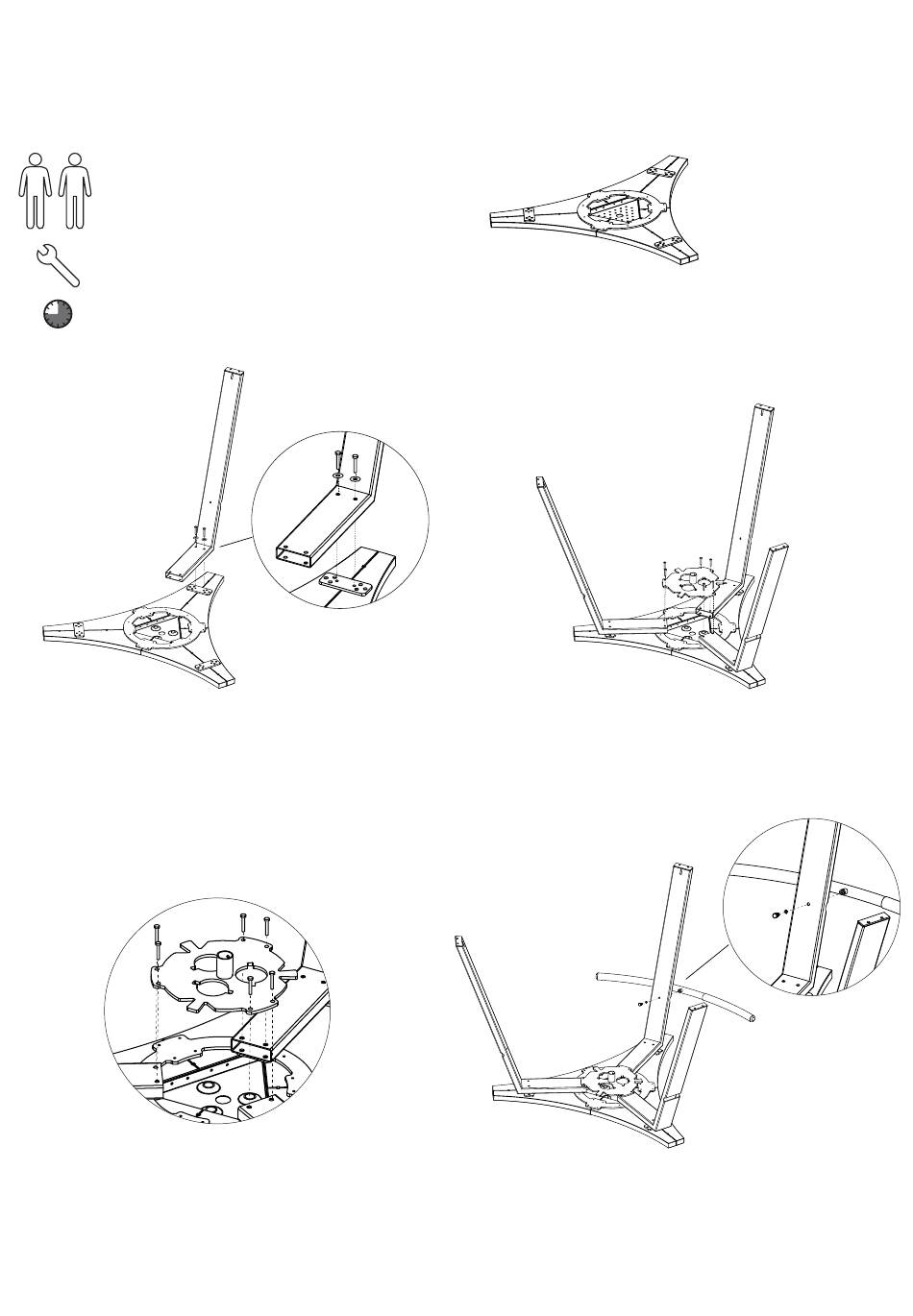

NECESSARIO PER IL MONTAGGIO
2 persone
chiave n. 17
+/- 45 min.
2. Fissare ogni gamba all'altezza del bordo del piano del
tavolo con 6 viti M10x50 e 6 rondelle piane M10. Non
serrare ancora i bulloni.
4. Fissarla con 6 viti M10x55. Ora serrare anche i 6
bulloni indicati al precedente punto 2.
28 montaggio abachus + portacenere
1. Appoggiare il piano del tavolo sul pavimento sottosopra. Utilizzare il
materiale da imballaggio per proteggere la superficie del piano del tavolo.
3. Posizionare ora la piastra di montaggio centrale al
centro del tavolo tra le 3 gambe. Fare attenzione a che
il tubo per il fissaggio dell'ombrellone Inumbrina sia
in posizione opposta rispetto al piano del tavolo.
5a. Fissare i tubi di supporto con le rondelle M10 e i
bulloni M10x25 servendosi di una chiave #17.
