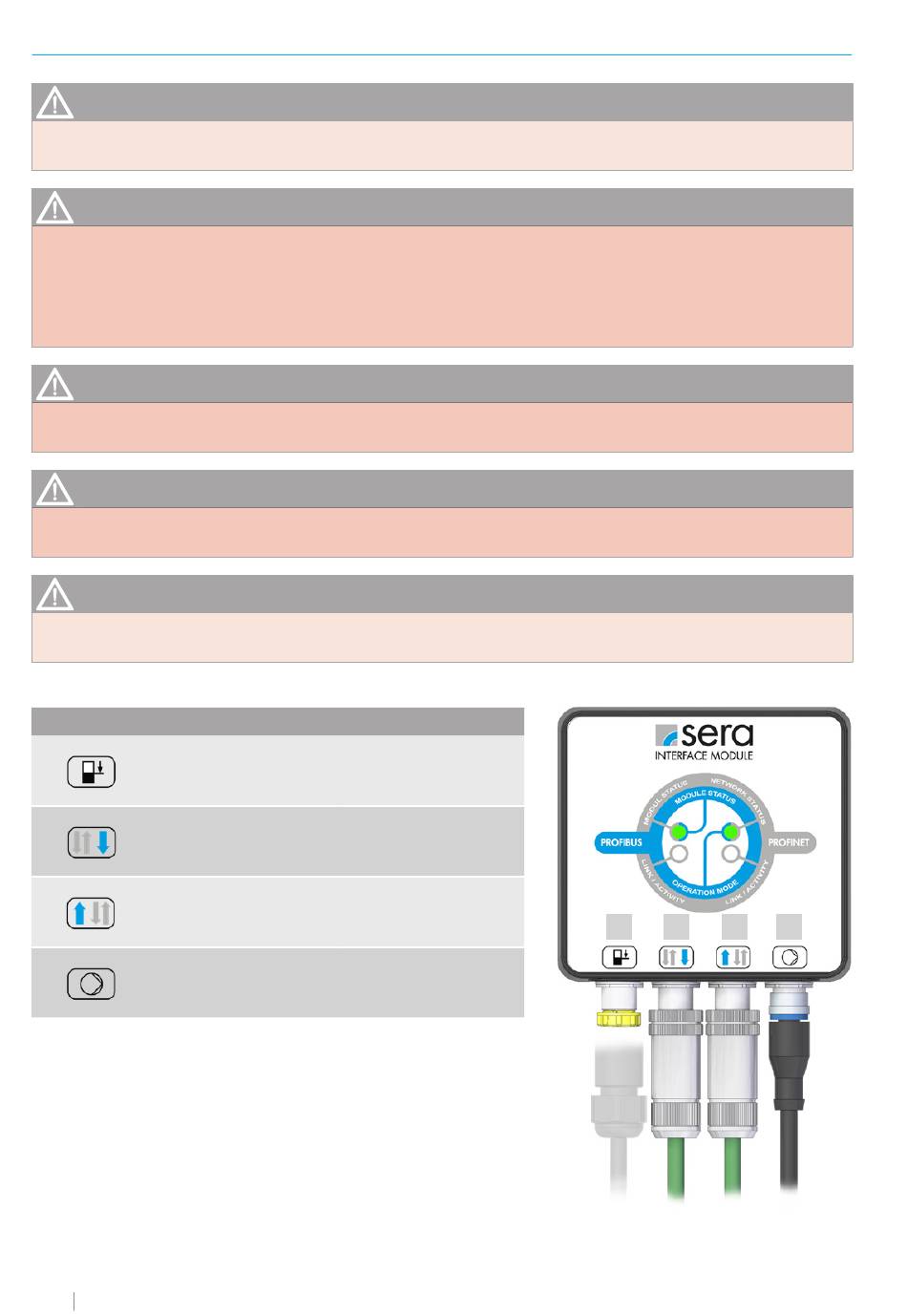

ELEKTRISCHE ANSCHLÜSSE
ACHTUNG
Der elektrische Anschluss ist von Fachpersonal in Übereinstimmung mit den örtlichen Vorschriften vorzunehmen!
WARNUNG
Sorgen Sie bei der Montage von elektrischen Komponenten für die Spannungsfreiheit aller Kabel und Geräte!
Das Berühren von abisolierten Adern oder Komponenten, die unter Netzspannung stehen, kann zu schweren Verletzungen
oder sogar zum Tod führen.
Ein Kurzschluss kann schwere und teure Schäden an den Baugruppen verursachen.
WARNUNG
Beschädigte Kabel sollten grundsätzlich ausgetauscht werden!
WARNUNG
Um die Schutzart IP65 zu gewährleisten, müssen alle nicht benutzten Anschlüsse mit einem Blindstopfen versehen werden!
ACHTUNG
Zur Installation und Einbindung des sera Interface Moduls muss die PROFINET Montagerichtlinie herangezogen werden!
Schnittstelle
Niveauanschluss 8-polig
1
Port 1
2
3
Port 2
4
Anschluss Pumpe 8-polig
* kein Y-Stecker notwendig
8
www.sera-web.com
Belegung
Funktion
Absicherung Voralarm
und Trockenlauf
PROFINET
4-polig
Anschluss 1
PROFINET
4-polig
Anschluss 2
Datentransfer zwischen
Pumpe und Interface
Modul
1
2
3
4
