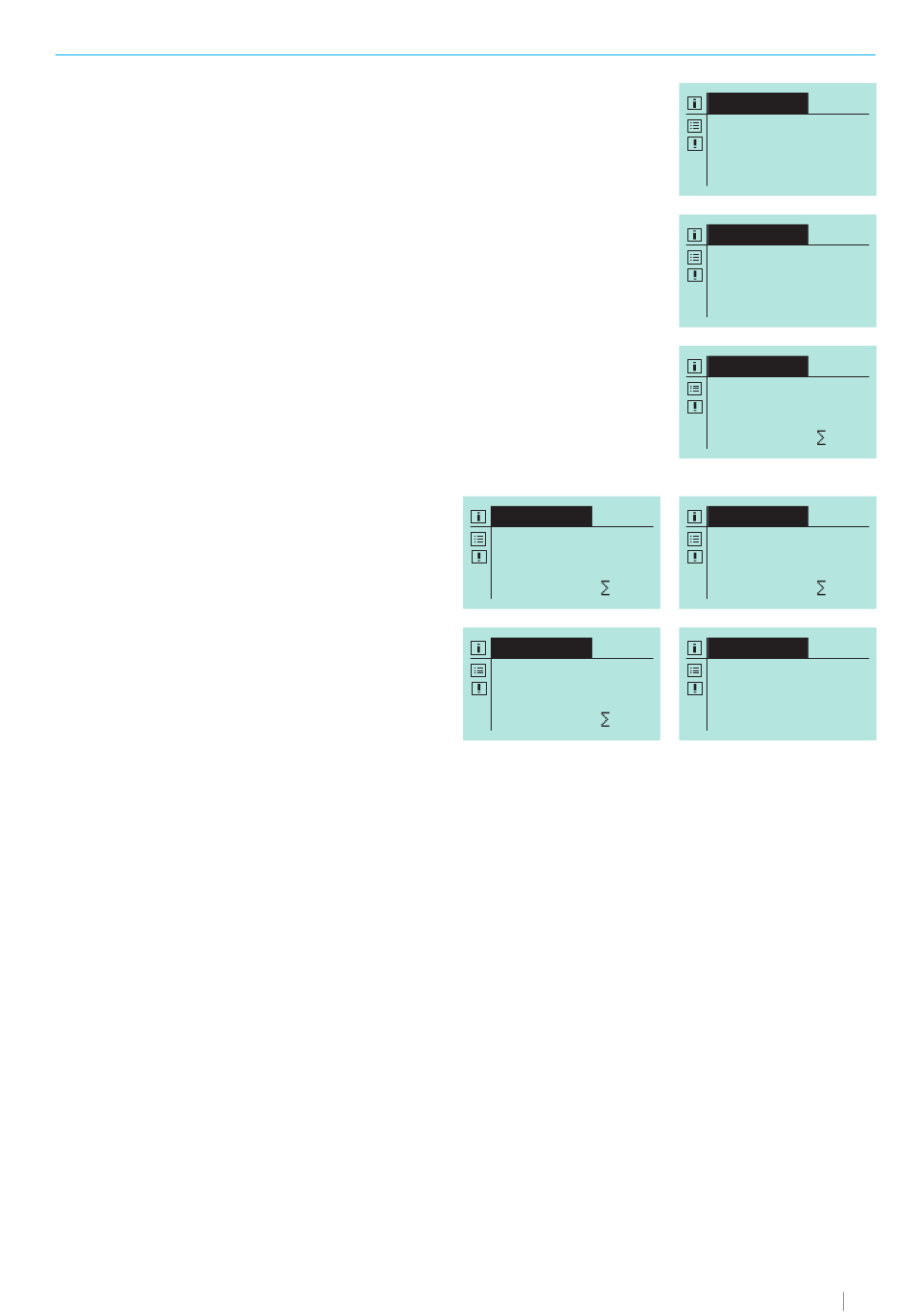

Betriebsfenster
INTERFACE MODULE ist initialisiert.
Es besteht keine BUS/NETZ Verbindung oder es existiert kein Datenaustausch.
BUS/NETZ Verbindung aufgebaut.
Datenaustausch besteht.
Im Modul PUMP_CONTROL ist keine Betriebsart ausgewählt.
Es existieren gültige Prozessdaten.
Kommunikation gegeben.
Betriebsarten
Im Interface Betrieb sind Folgende Betriebsarten möglich:
Manuell
■
Impuls
■
Analog
■
Charge
■
Module
Durch Einsatz des modularen Aufbaus kann jede an das INTERFACE MODULE angeschlossene sera Dosierpumpe nach eigenen
wünschen parametriert werden. So ist es möglich die Menge von Prozessdaten genau an die benötigte Aufgabe anzupassen.
Erklärung zu den Modulen
Eingangsdaten
Bei den Modulen mit der Endung „CONTROL" handelt es sich um Module mit Prozessdaten zur Pumpe
hin. Mit diesen kann die Pumpe gesteuert und eingestellt werden.
Ausgangsdaten
Bei den Modulen mit der Endung „STATE" handelt es sich um Module mit Prozessdaten von der Pumpe
weg. Diese geben den Status der Pumpe zurück.
Je nach Anwendung und gewünschter Betriebsart können die Module einzeln verwendet werden. Bei der Ansteuerung der Pumpe
über das Netz muss aber immer das Modul „PUMP_CONTROL" verwendet werden, da hier die Betriebsart eingestellt wird.
Die Pumpe kann auch bei Nicht-Interface-Betriebsarten über die State-Module beobachtet werden.
Über die Module sind alle Funktionen, welche auch über das Handbedienteil einstellbar sind, parametriebar. Nur Timer Betrieb
ist nicht einstellbar.
Nach der Initialisierung des Moduls durch die Pumpe leuchtet die LED Modul Status dauerhaft grün.
Die LED Operation Mode gibt den Netzwerkstatus wieder. Sie leuchtet dauerhaft grün, wenn Prozessdaten mit einer Steuerung
ausgetauscht werden. Sie blinkt grün, wenn das Modul mit einer Steuerung verbunden ist, aber keine Prozessdaten ausgetauscht
werden.
Azyklischer Datenaustausch PROFINET
Die Module sind im Slot 1 und Subslot 1 adressierbar. Index entspricht der Modulnummer aus der Modultabelle.
INTERFACE
Manuell
100.0 % freq.
0 N
INTERFACE
Analog
0.0 % freq.
E2: 0.00 mA
0 N
BEDIENUNG
INTERFACE
Bus offline!
INTERFACE
Bus fail safe
INTERFACE
Manuell
100.0 % freq.
0 N
INTERFACE
Impuls
100.0 % freq.
Memory: 0
0 N
INTERFACE
Charge
0.0 % freq.
V: 0N
R: 0N
www.sera-web.com
