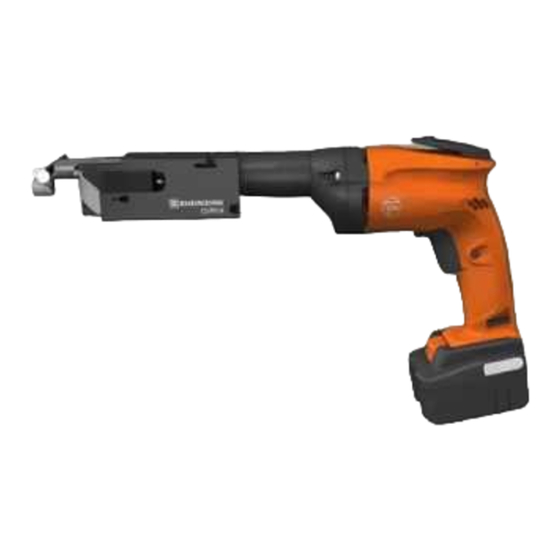

RHEINZINK CLIPFIX Bedienung, Montage, Pflege, Ersatzteile

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DAS SYSTEM FÜR
EINE DAUERHAFTE
VERBINDUNG
VERBINDUNG
Befestigungshafte aus Edelstahl
Korrosionsgeschützte Schrauben
RHEINZINK-CLIPFIX-
Magazinschrauber
CLIPFIX
Bedienung, Montage, Pflege, Ersatzteile
Operation, Installation, Maintenance, Spare Parts
VERARBEITUNG UND MONTAGE
PROCESSING AND INSTALLATION

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RHEINZINK CLIPFIX

  • Seite 1 DAS SYSTEM FÜR EINE DAUERHAFTE VERBINDUNG VERBINDUNG Befestigungshafte aus Edelstahl Korrosionsgeschützte Schrauben RHEINZINK-CLIPFIX- Magazinschrauber CLIPFIX Bedienung, Montage, Pflege, Ersatzteile Operation, Installation, Maintenance, Spare Parts VERARBEITUNG UND MONTAGE PROCESSING AND INSTALLATION...
  • Seite 2 © 2015 RHEINZINK GmbH & Co. KG Alle Rechte vorbehalten. Nachdruck, Vervielfältigung – auch auszugsweise – ohne schriftliche Genehmigung der RHEINZINK GmbH & Co. KG nicht gestattet. All rights reserved. No reproductions whatsoever, including excerpts, are permitted without written approval from...

  • Seite 3: Inhaltsverzeichnis

    Inbetriebnahme des Gerätes sorgfältig durch Montage mit CLIPFIX und befolgen Sie die Sicherheitshinweise. Die abgebildeten Darstellungen zeigen die Anwendung des RHEINZINK-CLIPFIX Statik und setzen den Einsatz von RHEINZINK- Originalprofilen, von RHEINZINK-Befesti- Montage Schiebehaft gungshaften aus Edelstahl und RHEINZINK- CLIPFIX-Einzel- bzw. Magazinschrauben Verstellen des Schrauberkopfes voraus.

  • Seite 4: Bedienung

    Hinweise zur Betriebssicherheit Halten Sie zum Schutz vor Funktionsstörun- Sicherheitshinweise gen und Fehlbedienungen nachstehende Allgemeine Hinweise Hinweise genau ein: Der RHEINZINK-CLIPFIX wurde für den in- Verarbeiten Sie zur Haftmontage nur ■ dustriellen und gewerblichen Einsatz, zum die RHEINZINK-CLIPFIX-Schrauben. Verschrauben der RHEINZINK-CLIPFIX- Verwenden Sie nur die original RHEIN- ■...

  • Seite 5: Bit Für Rheinzink-Hafte-Aufsatz

    Schalten Sie den FEIN-Schrauber auf Schraubers auskuppelt. ■ Dauerbetrieb und Rechtslauf. Achtung! Das Anzugsdrehmoment ist ■ Halten Sie den RHEINZINK-CLIPFIX mit auch von der Kraft abhängig, mit der ■ beiden Händen fest. der FEIN-Schrauber gegen die Schrau- Setzen Sie den RHEINZINK-CLIPFIX be gedrückt wird.

  • Seite 6: Verschraubung

    1.3.1 Verschraubung Optimale Versenktiefe Ändern der Versenktiefe 1 Schraube komplett bündig im Senk des Die Versenktiefe kann durch Verstellen des Haftloches eingeschraubt Stellrings auf dem RHEINZINK-CLIPFIX ver- ändert werden. Fehlerhafte Verschraubung 2 Hervorstehen des Schraubenkopfes nach Führen Sie Probeverschraubungen ■...

  • Seite 7: Montage Mit Clipfix

    Windlast beim Architekten/Planer Mit den neu entwickelten Befestigungshaften oder einem Statiker. Auf der Grundlage die- aus Edelstahl, dem RHEINZINK-CLIPFIX und ser Daten lässt sich die Anzahl der je m² be- den CLIPFIX-Einzel- bzw. Magazinschrau- nötigten Hafte einfach ermitteln. Auf unserer ben werden Sie den Anforderungen höchs-...

  • Seite 8: Montage Schiebehaft

    RHEINZINK-CLIPFIX MONTAGE MIT CLIPFIX Montage Schiebehaft 1. Senkrechtes Aufsetzen des CLIPFIX-Schrau- bers auf den Schiebehaft. CLIPFIX-Ge- häusekante und Haftaußenkante 2. Genaues Aufsetzen des rechten Passstif- sind fluchtgerecht. tes in das mittlere Haftloch 3. Haft an den Falz andrücken und linke 4.

  • Seite 9: Verstellen Des Schrauberkopfes Für Die Festhaftmontage

    2. Splint um 90° drehen 3. Splint in die Mulde einrasten lassen Zur Befestigung der RHEINZINK-Festhafte Für die Montage von Schiebehaften müs- kommen die Passstifte am RHEINZINK-Spe- sen die Passstifte einfach wieder in die Ur- zial-Aufsatz nicht zum Einsatz. Aus diesem sprungsposition gebracht werden.

  • Seite 10: Montage Festhaft

    RHEINZINK-CLIPFIX MONTAGE MIT CLIPFIX Montage Festhaft 1. Senkrechtes Aufsetzen des CLIPFIX-Schrau- bers auf den Festhaft. CLIPFIX- Gehäusekante und Haftaußen- kante sind flucht- 2. Ansetzen des Schrauberkopfes an linker gerecht. halbrunder Sicke des Festhaftes 3. Haft an den Falz andrücken und linke 4.

  • Seite 11: Wartung Und Pflege

    RHEINZINK-CLIPFIX WARTUNG UND PFLEGE/GEWÄHRLEISTUNG 3. Wartung und Pflege 4. Gewährleistung Der RHEINZINK-CLIPFIX wurde nach dem Überprüfen Sie den RHEINZINK- neuesten Stand der Technik entwickelt und ■ CLIPFIX regelmäßig auf Beschädigung hergestellt. RHEINZINK bietet dem Erstkäu- und reinigen Sie ihn durch Ausblasen...
  • Seite 12 Lösen Sie die Gewindeschraube am Maschi- nenkopf etwas, wenn diese so stark angezo- gen ist, dass eine Bombierung am Schrauber- hals entstanden ist. Der RHEINZINK-CLIPFIX Justieren Sie den CLIPFIX fluchtgerecht nach. sitzt nicht fluchtgerecht. Lösen Sie dazu die Innensechskantschraube 3,0 mm am Adapter. Der RHEINZINK-CLIPFIX Ziehen Sie die Innensechskantschrauben sitzt locker.

  • Seite 13: Fehlerbehebung/Ersatzteile

    Stellen Sie das Stellrad an der Gurtführung transportiert. auf „4“. Falls dieses schwergängig oder ver- rostet ist, verwenden Sie bitte Gleitmittel bzw. Korrosionslöser. Schalten Sie den Motor auf Rechtslauf! Schrauben lassen sich nur mit er- heblichem Kraftaufwand eindrehen. Ersatzteilliste Artikelnummer BIT für RHEINZINK-Hafte-Aufsatz 9898009 RHEINZINK-Spezial-Vorsatz 9898006...

  • Seite 14: Erste Hilfe Bei Problemen

    FEIN Service-Hotline zum Akkuschrauber: Leider kann es auch bei Qualitätsprodukten gelegentlich zu Defekten kommen. Für den Tel.: 07173 183-467 Fall, dass Ihr RHEINZINK-CLIPFIX oder aber Fax: 07173 183-843 Ihr FEIN-Schrauber bzw. Akku Ihnen tat- E-Mail: info@fein-service.de sächlich einmal Probleme bereiten sollte/n C.
  • Seite 15 Please note that despite the detailed instal- lation instructions you are always personally Maintenance and Care responsible for your manner of proceeding. We have to point out, that the RHEINZINK- CLIPFIX is related to the European Guideline Warranty 2006/42/EG and in this meaning an “in- complete machine”.

  • Seite 16: Safety Instructions

    Mounting the RHEINZINK-CLIPFIX to the ■ with the FEIN-Motor ASCT 14U. FEIN-Screwdriver (see drawing on the right) Refer always to the safety instructions Put the RHEINZINK-CLIPFIX bit into the ■ ■ and operation manual of the company bit holder of the FEIN-Screwdriver.

  • Seite 17: Operation/Application

    RHEINZINK-CLIPFIX OPERATION Assembling the RHEINZINK-CLIPFIX to the FEIN-Screwdriver 1 Insert BIT for RHEINZINK-CLIPFIX auto feed screwdriver (2) into the FEIN- Screwdriver. 2 Push RHEINZINK-CLIPFIX (3.) and RHEINZINK-Screw Adjustment Head (4) on FEIN-Screwdriver (1) until it is locked in place. Operation/Application...

  • Seite 18: Screwing

    If necessary, please repeat this test! ■ Attention! Screwings should only be realized by using the RHEINZINK-CLIPFIX or the FEIN depth stop. Max. screw size Ø 4,2mm x 55 mm on timber boarding and OSB/veneer plywood sheathing. The machine is not suitable to be used as a usual screw driller!

  • Seite 19: Installation With Clipfix

    You should consult an architect/planner or The newly developed clips made of stainless a structural engineer for calculating the wind steel, the RHEINZINK-CLIPFIX FEIN ASCT loads for your construction project. These data 14U (automatic screwdriver) and the CLIP- make it easy to determine the number of clips FIX-Single and Collated Screws meet highest needed per square metre.

  • Seite 20: Installation Sliding Clip

    RHEINZINK-CLIPFIX INSTALLATION WITH CLIPFIX Installation Sliding Clip 1. Put the CLIPFIX-Tool/ screwdriver verti- cally on the slid- ing clip. Edge of the CLIPFIX-tool and edge of the 2. The right adjustment pin needs to be clip are flush. placed exactly on the centre hole 3.

  • Seite 21: Adjustment Of The Clipfix-Tool

    RHEINZINK-CLIPFIX INSTALLATION WITH CLIPFIX Adjustment of the CLIPFIX-Tool for the Installation of fixed Clips 1. Pull up split and adjustment pin 2. Turn split pin by 90° 3. Let it click into place The adjustment pins are not needed for the For the installation of RHEINZINK-Sliding installation of RHEINZINK-Fixed Clips.

  • Seite 22: Installation Fixed Clip

    RHEINZINK-CLIPFIX INSTALLATION WITH CLIPFIX Installation Fixed Clip 1. Put the CLIPFIX-Tool/ screwdriver verti- cally on the fixed clip. Edge of the CLIPFIX-tool and edge of the clip 2. Place the tool exactly on the left-sided are flush. halfround edge of the clip 3.

  • Seite 23: Maintenance And Care

    FEIN Opera- ZINK-VAPOZINC, RHEINZINK-CLIPFIX, tion Manual. RHEINZINK-CLIPFIX Screws, RHEINZINK- CLIPFIX-Bits) is excluded as RHEINZINK has Repair work should only be carried out no influence over the operation of the equip- by professional personnel, using original ment in combination with other products.
  • Seite 24 Loosen the threaded screw on the machine head slightly, if this is over-tightened causing a crown to form on the screwdriver neck. The RHEINZINK-CLIPFIX does not Readjust the CLIPFIX so that it is aligned flush. sit flush. Loosen the 3.00 mm hexagon screw on the adapter.

  • Seite 25: Troubleshooting/Spare Parts

    If this is stiff or rusted, please use a lubricant or corrosion remover. Screws can only be tightened using Switch the motor to clockwise rotation! considerable force. Spare Parts Article No. Bit for RHEINZINK-CLIPFIX auto feed screwdriver 9898009 RHEINZINK-screw adjustment head 9898006...

  • Seite 26: Technical Support

    Service-Hotline for FEIN-Schrauber: At times, even quality products suffer oc- casional defects. If you should encounter a Tel.: 07173 183-467 problem with your RHEINZINK-CLIPFIX or Fax: 07173 183-843 your FEIN-Screwdriver/battery, our techni- E-Mail: info@fein-service.de cal support is always at hand.
  • Seite 28 RHEINZINK GmbH & Co. KG Postfach 1452 45705 Datteln Germany Tel.: +49 2363 605 - 0 Fax: +49 2363 605 - 209 info@rheinzink.de www.rheinzink.com...
