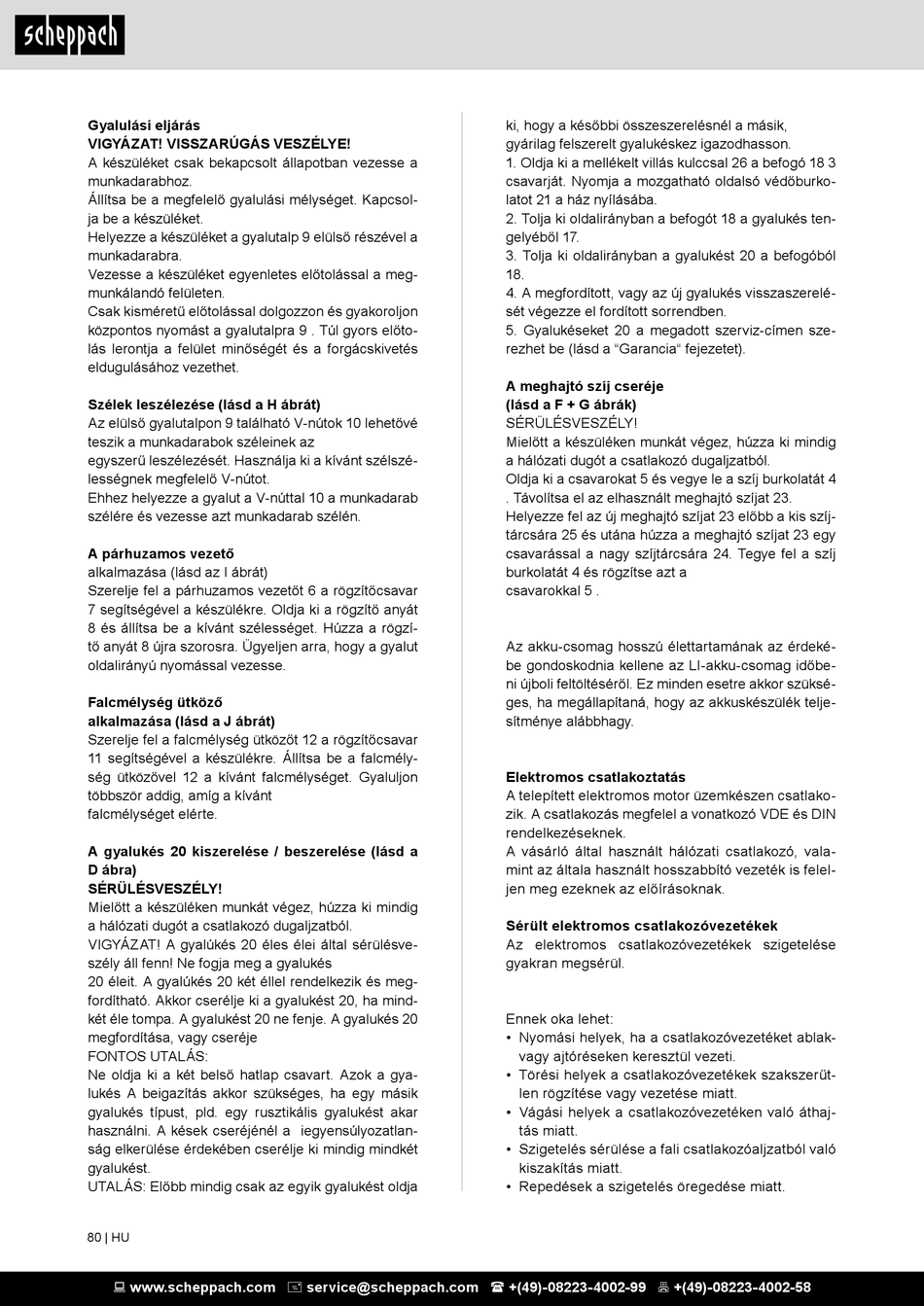

Scheppach CPL60-20Li Bedienungsanleitung Seite 80

Gyalulási eljárás
VIGYÁZAT! VISSZARÚGÁS VESZÉLYE!
A készüléket csak bekapcsolt állapotban vezesse a
munkadarabhoz.
Állítsa be a megfelelő gyalulási mélységet. Kapcsol-
ja be a készüléket.
Helyezze a készüléket a gyalutalp 9 elülső részével a
munkadarabra.
Vezesse a készüléket egyenletes előtolással a meg-
munkálandó felületen.
Csak kisméretű előtolással dolgozzon és gyakoroljon
központos nyomást a gyalutalpra 9 . Túl gyors előto-
lás lerontja a felület minőségét és a forgácskivetés
eldugulásához vezethet.
Szélek leszélezése (lásd a H ábrát)
Az elülső gyalutalpon 9 található V-nútok 10 lehetővé
teszik a munkadarabok széleinek az
egyszerű leszélezését. Használja ki a kívánt szélszé-
lességnek megfelelő V-nútot.
Ehhez helyezze a gyalut a V-núttal 10 a munkadarab
szélére és vezesse azt munkadarab szélén.
A párhuzamos vezető
alkalmazása (lásd az I ábrát)
Szerelje fel a párhuzamos vezetőt 6 a rögzítőcsavar
7 segítségével a készülékre. Oldja ki a rögzítő anyát
8 és állítsa be a kívánt szélességet. Húzza a rögzí-
tő anyát 8 újra szorosra. Ügyeljen arra, hogy a gyalut
oldalirányú nyomással vezesse.
Falcmélység ütköző
alkalmazása (lásd a J ábrát)
Szerelje fel a falcmélység ütközőt 12 a rögzítőcsavar
11 segítségével a készülékre. Állítsa be a falcmély-
ség ütközővel 12 a kívánt falcmélységet. Gyaluljon
többször addig, amíg a kívánt
falcmélységet elérte.
A gyalukés 20 kiszerelése / beszerelése (lásd a
D ábra)
SÉRÜLÉSVESZÉLY!
Mielőtt a készüléken munkát végez, húzza ki mindig
a hálózati dugót a csatlakozó dugaljzatból.
VIGYÁZAT! A gyalúkés 20 éles élei által sérülésve-
szély áll fenn! Ne fogja meg a gyalukés
20 éleit. A gyalúkés 20 két éllel rendelkezik és meg-
fordítható. Akkor cserélje ki a gyalukést 20, ha mind-
két éle tompa. A gyalukést 20 ne fenje. A gyalukés 20
megfordítása, vagy cseréje
FONTOS UTALÁS:
Ne oldja ki a két belső hatlap csavart. Azok a gya-
lukés A beigazítás akkor szükséges, ha egy másik
gyalukés típust, pld. egy rusztikális gyalukést akar
használni. A kések cseréjénél a iegyensúlyozatlan-
ság elkerülése érdekében cserélje ki mindig mindkét
gyalukést.
UTALÁS: Előbb mindig csak az egyik gyalukést oldja
80 | HU
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
ki, hogy a későbbi összeszerelésnél a másik,
gyárilag felszerelt gyalukéskez igazodhasson.
1. Oldja ki a mellékelt villás kulccsal 26 a befogó 18 3
csavarját. Nyomja a mozgatható oldalsó védőburko-
latot 21 a ház nyílásába.
2. Tolja ki oldalirányban a befogót 18 a gyalukés ten-
gelyéből 17.
3. Tolja ki oldalirányban a gyalukést 20 a befogóból
18.
4. A megfordított, vagy az új gyalukés visszaszerelé-
sét végezze el fordított sorrendben.
5. Gyalukéseket 20 a megadott szerviz-címen sze-
rezhet be (lásd a "Garancia" fejezetet).
A meghajtó szíj cseréje
(lásd a F + G ábrák)
SÉRÜLÉSVESZÉLY!
Mielőtt a készüléken munkát végez, húzza ki mindig
a hálózati dugót a csatlakozó dugaljzatból.
Oldja ki a csavarokat 5 és vegye le a szíj burkolatát 4
. Távolítsa el az elhasznált meghajtó szíjat 23.
Helyezze fel az új meghajtó szíjat 23 előbb a kis szíj-
tárcsára 25 és utána húzza a meghajtó szíjat 23 egy
csavarással a nagy szíjtárcsára 24. Tegye fel a szíj
burkolatát 4 és rögzítse azt a
csavarokkal 5 .
Az akku-csomag hosszú élettartamának az érdeké-
be gondoskodnia kellene az LI-akku-csomag időbe-
ni újboli feltöltéséről. Ez minden esetre akkor szüksé-
ges, ha megállapítaná, hogy az akkuskészülék telje-
sítménye alábbhagy.
Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlako-
zik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, vala-
mint az általa használt hosszabbító vezeték is felel-
jen meg ezeknek az előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
