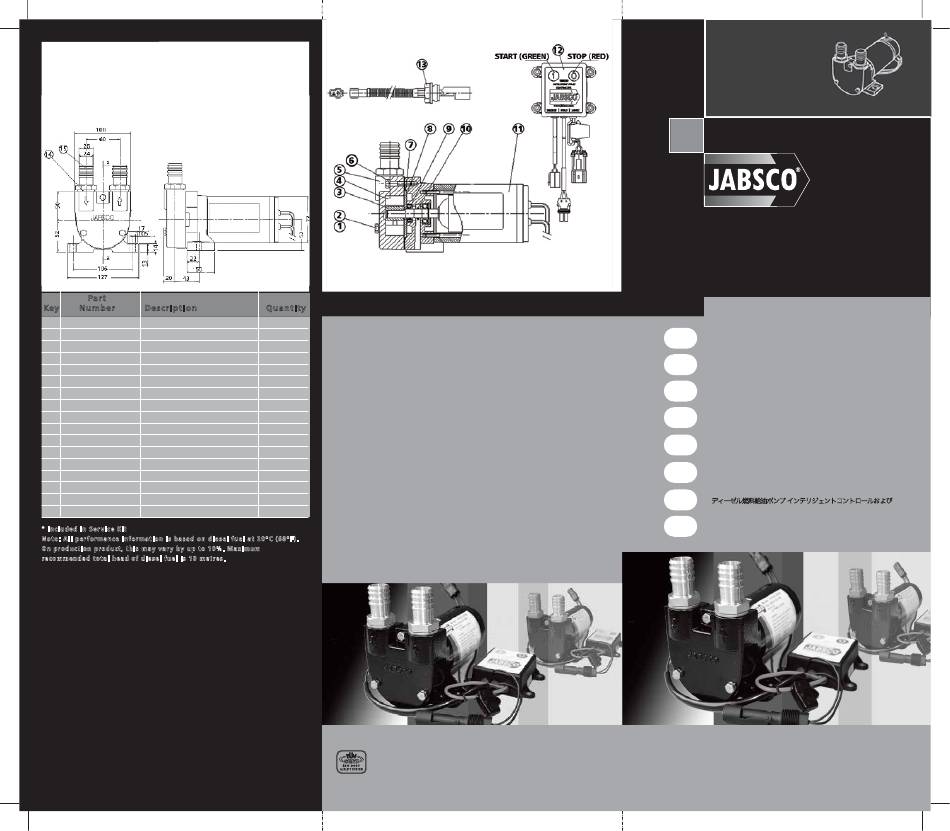

PARTS LIST
DIMENSIONAL DRAWING
(mm)
Part
Key
Number
Des cri ption
1
X3000-191F
Bolt M6x42
2
X3081-091F
Spring Washer
3
50242-0000
Rotor
4
Use SK421-0000
Vane*
5
50244-2100
Body BSP
6
X3000-186F
Bolt M6x30
7
Use SK421-0000
O-Ring*
8
50246-0000
Backplate
9
Use SK421-0000
Seal*
10
Use SK421-0000
O-Ring Slinger*
11
98012-9297B
Motor Basic 24V
12
SRB060-C24
Controller
13
23529-0503
Float Switch
14
SP1613-1415
Sealing Washer
15
23543-1000
Port Adapter
SK421-0000
Service Kit
92005-6010B
Fuse (pack 10) 10amp (24V)
* Included in Ser vic e K it
Note: All per formance infor mation is based on diesel fuel at 20ºC (68ºF).
On pr od uc tion product, this m ay var y by up to 10% . Maximum
recomm ended total head of d iesel fuel is 10 metr es .
Quanti ty
2
3
1
4
1
UNITED STATES
1
East Coast
Tel: +1 978 281 0440 Fax: +1 978 283 2619
1
West Coast
1
Tel: +1 714 557 4700 Fax: +1 714 628 8478
1
1
UNITED KINGDOM
Tel: +44 (0) 1992 450 145 Fax: +44 (0) 1992 467 132
1
1
GERMANY
Tel: +49 (0) 40 53 53 73 0 Fax: +49 (0) 40 53 53 73 11
1
2
ITALY
2
Tel: +39 039 6852323 Fax: +39 039 666307
JAPAN
Tel: +81 (0) 45 475 8906 Fax: +81 (0) 45 477 1162
CHINA
Tel: (86)21 2208 2888 Fax: (86)21 2208 2999
THE PRODUCT DESCRIBED HEREIN IS SUBJECT TO THE JABSCO ONE YEAR LIMITED
WARRANTY , WHICH IS AVAILABLE FOR YOUR INSPECTION UPON REQUEST.
© Copyright 2010
All Rights Reserved
Form: 43010-0307
03/2011

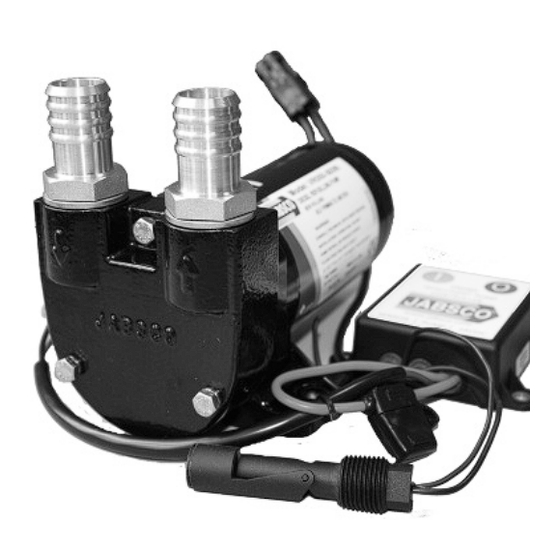

VR050-CF24
DIESEL
REFUELLING
PUMP
FR
Pompe pour le Ravitaillement en Diesel
DE
Diesel-Tankpumpe
IT
Pompa di Rifornimento Diesel
NL
Diesel Vulpomp
SE
Tankningspump för Diesel
ES
Bomba de Repostaje de Diesel
JP
ディーゼル燃料給油ポンプ インテリジェントコントロールおよび
CN
! " # " $
