JABSCO 18590 Serie Handbuch

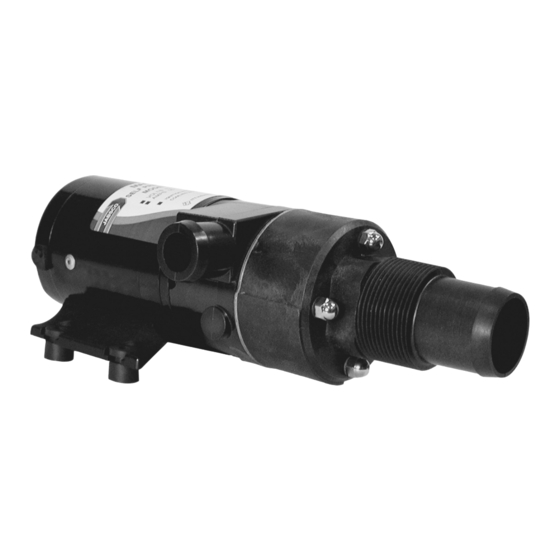

SELBSTANSAUGENDE
ZERHACKERPUMPE
MIT TROCKENLAUFSCHUTZ
FUNKTIONSMERKMALE
Pumpe:
Selbstansaugend mit flexiblem
Laufrad und
Edelstahlverschleißplatte
Laufradwerkstoff: Jabsco Nitril
NEU
Zerhacker:
Edelstahlmesser zerkleinert
Feststoffe auf maximal 3 mm (1/8")
Partikelgröße. Neue Ausführung
mit 4 Klingen.
Dichtung:
Wellendichtring (Simmerring)
Anschluss: Einlass: 38 mm (1-1/2")
Steckstutzen und 1 ½" NPT
(Stecknippel)
Auslass: 25 mm (1") Steckstutzen
NEU
Motor:
Permanentmagnet-Kapselmotor mit
Edelstahlwelle.
Trockenlaufschutzvorrichtung zum
Abschalten der Pumpe.
Pulverbeschichtetes Gehäuse,
Endkappen und Lager abgedichtet.
Entspricht USCG 183.410 und ISO
8846 MARINE für Zündschutz.
Gewicht: ca. 2,3 kg (5 lb)
TECHNISCHE DATEN
Ansaughöhe - 1,5 m (5 ft) nass
1,2 m (4 ft) trocken
FÖRDERHÖHE UND -LEISTUNG
Förderhöhe Ft Meter GPM
0 0 12.5
5 1,5 11,5
10 3 10,5
15 4,5
20 6
† Förderleistungs- und Stromaufnahmewerte sind je
nach Pumpenbelastung leicht unterschiedlich
(Sanitärausführung).
ANDERE AUSFÜHRUNGEN ERHÄLTLICH
MODELL NR. BEZEICHNUNG
18590-2092 12 V EMC
18590-2094 24 V EMC
AMP
Liter 12 V 24 V
47 14,0 7,6
44 14,5 7,8
40 15,0 8,1
9,0 34 16,0 8,6
7,5 28 16,5 8,9
Zerkleinerungsfunktionen - Feststoffe im Abwasser
können auf eine Partikelgröße bis maximal 3 mm (1/8")
zerkleinert werden.
Kann Abwasser, Toilettenpapier,
Kosmetiktücher, Zigaretten,
Zigarren, weiche Obst- oder
Gemüsestücke unter 2,5 cm
(1") Größe, Fischschuppen
oder Köderreste entsorgen.
Nicht für die Entsorgung von
Obstkernen, Lappen, dicken
Papiertüchern, Tampons oder
Hygienebinden vorgesehen.
EINSATZMÖGLICHKEITEN
ABWASSERENTSORGUNG
Die Gleichstrom-Zerhackerpumpe der Baureihe 18590
von Jabsco ist ideal für die Entleerung von
Bootsammeltanks in Bereichen geeignet, in denen
keine Entsorgungsbeschränkungen gelten. Diese bis
auf 1,5 m (5 ft) selbstansaugende Pumpe entleert einen
typischen 115 Liter (30 Gallonen) Sammeltank in
weniger als 3 Minuten. Der Dauerbetriebszyklus der
Pumpe beträgt 15 Minuten, so dass in einem einzigen
Arbeitsgang 680 Liter (180 Gallonen) Abwasser entsorgt
werden können.
Es empfiehlt sich, Sammeltanks nach der Entleerung
mit mehreren Litern Wasser durchzuspülen. Dies schützt
den Tank vor fortschreitender Sedimentablagerung und
einer damit verbundenen möglichen Verstopfung.
ENTLEERUNG VON FISCHTANKS UND
LIVEWELLS
Die Zerhackerpumpe
ausgezeichnet für die Entleerung von Fischtanks und
Livewells. Sehr häufig befindet sich der Livewell oberhalb
der Wasserlinie des Boots und kann daher problemlos
durch Schwerkraftwirkung entleert werden. Bei anderen
Einbaukonfigurationen empfiehlt sich der Einsatz der
Zerhackerpumpe von Jabsco, die aufgrund ihrer
Selbstansaug- und Zerkleinerungsfunktionen besonders
gut für die Entsorgung geeignet ist.
1
Baureihe 18590
von Jabsco eignet sich
