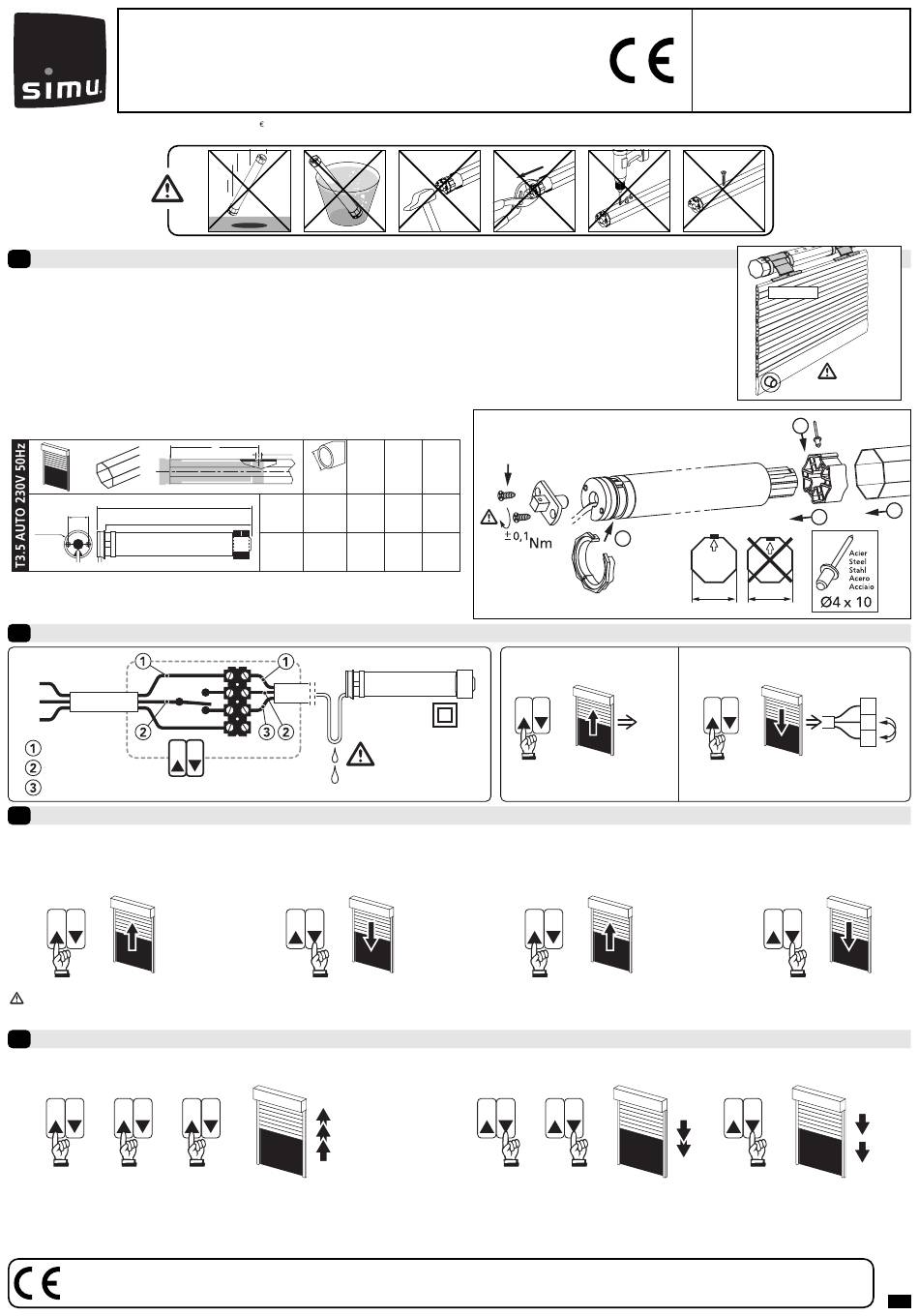

Instalação
1
- Recomendações :
- O binário deve ser seleccionado em função das características dos estores de enrolar, o motor não deve ser sobre-dimensionado.
- A utilização de um tirante EASYLINK e de batentes na base, é necessária ao bom funcionamento do motor (paragem do motor
nas posições superior e inferior).
- Para obter informações quanto à compatibilidade do motor com o estore e acessórios, consultaro ao fabricante do estore ou à
SIMU.
- Furação do tubo :
L2
29
L1
Ø38,2
Ligações
2
230V - 50Hz
N
L
PE
Azul
Castanho
Nero
Memorização dos fins de curso
3
Após as duas primeiras aberturas e os dois primeiros fechos consecutivos e completos do estore de enrolar:
- O motor memoriza automaticamente as posições de fim de curso superior e inferior.
- A função "paragem sobre obstáculo" torna-se activa.
>>
- Recomendamos efectuar estes dois ciclos de abertura/fecho desde a instalação do produto.
- Para informações mais completas, consultar o catálogo técnico SIMU "AUTO RANGE".
Cancelamento dos fins de curso
4
Em caso de uma nova instalação com este motor, aconselhamos reinicializar o motor conforme o procedimento seguinte:
>> >>
1 s 1 s
- Efectuar três pressões sucessivas com uma duração de 1 s cada uma na tecla de subida. O motor efectua uma breve rotação a cada pressão.
- Efectuar três pressões sucessivas na tecla de descida. As duas primeiras pressões com uma duração de 1 s (o motor efectua uma breve rotação a cada pressão) e
a terceira com uma duração de 2 s (o motor efectua duas rotações sucessivas no mesmo sentido).
SIMU declara que este producto "T3.5 AUTO" está conforme con los requisitos esenciales y otras disposiciones
de la directiva 1999/5/CE. Una declaración de conformidad se encuentra disponíble en internet : www.simu.fr, Rubrica "Normes". Utilisável
nos UE, CH
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
A
Ø4,2
Ø min.
(mm)
(mm)
4 37 433
9 -13 37 473
>>
>>
1 s
- Montagem :
PLASTITE FXS N7\7X12 ZING
A L1 L2
(mm) (mm)
457 470
1,2
497 510
T3.5 AUTO
>>
1 s
Ler atentamente estas instruções antes
de proceder a qualquer utilização.
1
OK
40
>> OK
>>
>> >>
1 s
5062273A
EASYLINK
UTILIZAÇÃO OBRIGATÓRIA
4
3
2
40
1
>>
2
3
>>
>>
2 s
