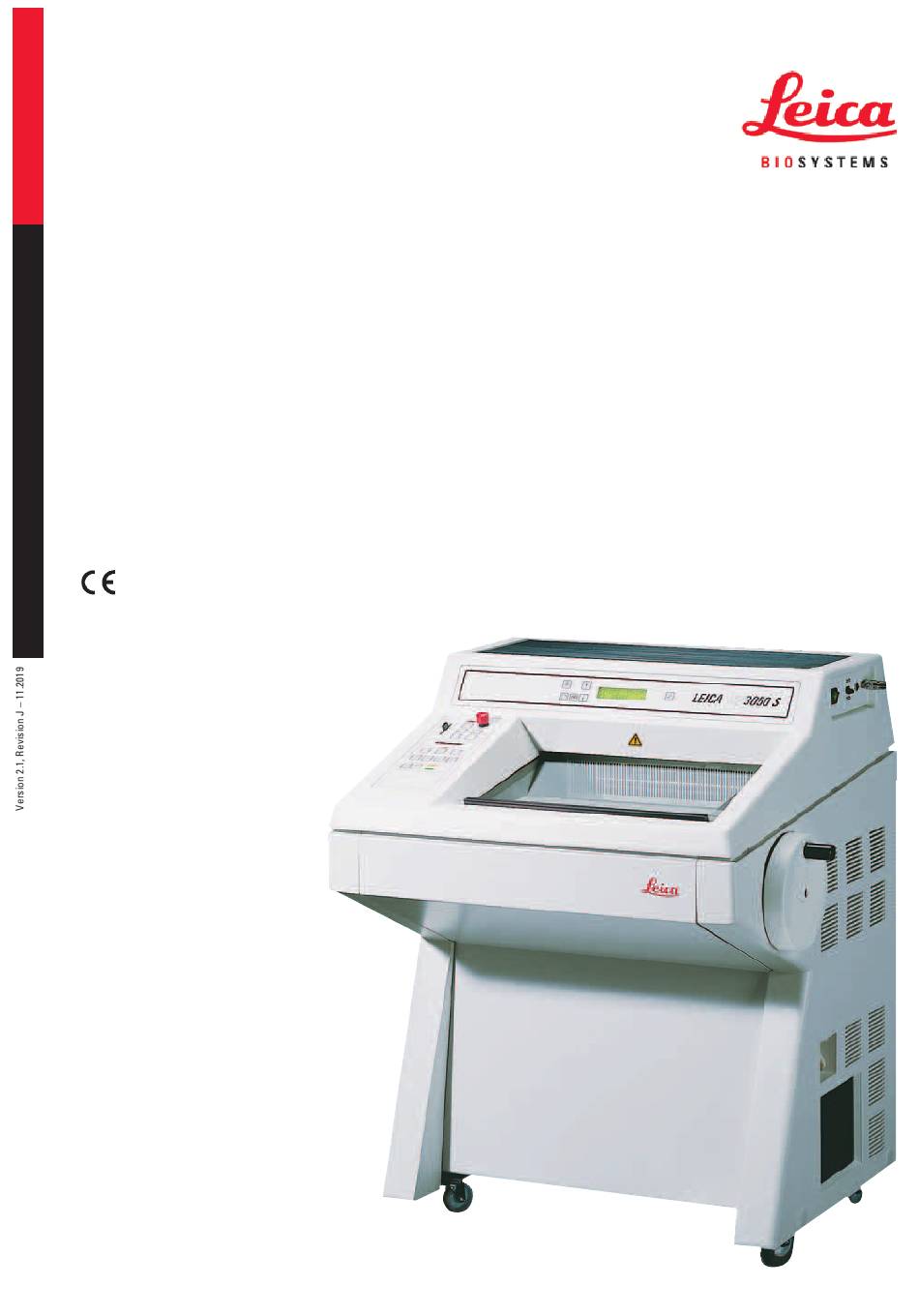

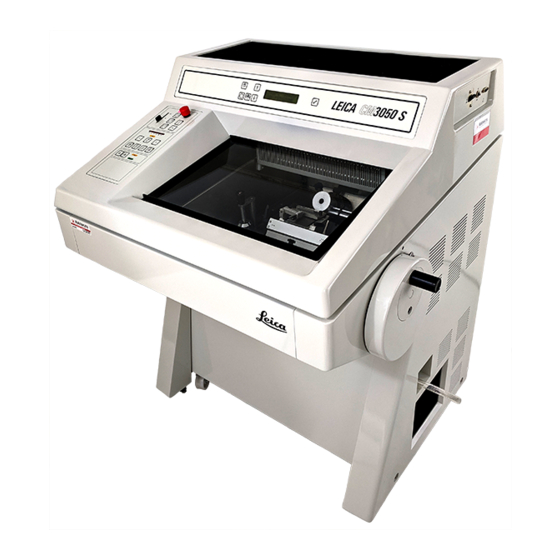

Leica CM3050 S Kryostat Gebrauchsanweisung Deutsch Bestell-Nr.: 14 0443 80100 – Revision J Stets in Gerätenähe aufbewahren. Vor Inbetriebnahme sorgfältig lesen.
Seite 3
Gebrauchsanweisung gelten nicht als zugesicherte Eigenschaften unserer Produkte. Insoweit sind allein die vertraglichen Bestimmungen zwischen uns und unseren Kunden maßgeblich. Leica Biosystems Nussloch GmbH behält sich das Recht vor, technische Daten ohne vorherige Ankündigung zu ändern. Nur auf diese Weise ist ein kontinuierlicher technischer wie produktionstechnischer Verbesserungsprozess mög lich.
Seite 5
Ausbau/Einbau des Mikrotoms ........................75 7.4.1 Ausbau des Mikrotoms ..........................75 7.4.2 Demontage des Objektkopfs (nur bei Geräten mit Objektkühlung) ............75 7.4.3 Wiedereinbau des Mikrotoms ........................77 7.4.4 Anpassen der Klemmkraft des T-Stücks ....................78 Austausch der Leuchtstofflampe ........................ 79 Leica CM3050 S...
Wichtige Hinweise Wichtige Hinweise Bedeutung der Symbole Vorsicht Bei Nichtbeachtung der nachfolgenden Hinweise, insbesondere über Transport und Verpackung sowie den sorgfältigen Umgang mit dem Gerät, übernimmt die Fa. Leica Biosystems GmbH keine Gewährleistung für Folgeschäden. Warnung Symbol: Bezeichnung des Symbols:...
Seite 8
Wichtige Hinweise Symbol: Bezeichnung des Symbols: Herstellungsdatum Nennt das Datum, an dem das Medizinprodukt Beschreibung: hergestellt wurde. CE-Konformität Symbol: Bezeichnung des Symbols: Beschreibung: Die CE-Kennzeichnung ist die Erklärung des Herstellers, dass das Medizinprodukt die Anforderungen der einschlägigen EU-Richtlinien erfüllt. Symbol: Bezeichnung des Symbols: In-vitro-Diagnostikum Gibt an, dass das Medizinprodukt zur Verwendung...
Seite 9
Lieferung ist unmittelbar erkennbar und zweifelsfrei nachweisbar. Hinweis Bei Auslieferung des Geräts muss sich der Empfänger vor dem Auspacken vergewissern, dass der Kippindikator intakt ist. Wurde der Indikator ausgelöst, muss die zuständige Leica-Vertretung darüber informiert werden. Leica CM3050 S...
• Gerätetyp • Seriennummer Bestimmungsgemäßer Gebrauch • Der Leica Leica CM3050 S ist ein leistungsfähiger Kryostat für Routine- und Forschungsanwendungen in Biologie, Medizin und Industrie. • Das Gerät dient dazu, Probenmaterial schnell zu gefrieren und zu schneiden. • Das Gerät ist nicht zur unbeaufsichtigten Lagerung von Gewebeproben ausgelegt.
Wichtige Hinweise Benutzergruppe Der Leica CM3050 S darf nur von geschultem Laborpersonal bedient werden. Alle Labormitarbeiter, die dieses Gerät nutzen sollen, müssen die vorliegende Gebrauchsanweisung sorgfältig gelesen haben, bevor sie die Arbeit an dem Gerät aufnehmen. Das Gerät ist nur für professionelle Nutzung vorgesehen.
Warnung • Beachten Sie unbedingt die Sicherheits- und Gefahrenhinweise in diesem Kapitel. Lesen Sie diese auch, wenn Sie bereits mit der Handhabung und dem Gebrauch eines Leica-Gerätes vertraut sind. • Beim Arbeiten mit Kryostaten sind grundsätzlich persönliche Schutzmaßnahmen zu ergreifen.
• mit dem Griff oben (→ "Abb. 1-1") • mit dem Griff unten (→ "Abb. 1-2") Abb. 1 Verriegeln: 1. Drehen Sie das Handrad, bis der Griff (→ "Abb. 1-3") oben (→ "Abb. 1-1") bzw. unten (→ "Abb. 1-2") steht. Leica CM3050 S...
Sicherheit 2. Zum Verriegeln drücken Sie den Stift (→ "Abb. 1-4") nach rechts (→ "Abb. 1-5"). L Die obere Verriegelungsposition für den Stift (→ "Abb. 1-4") ist durch einen schwarzen Punkt (→ "Abb. 1-7") gekennzeichnet. Geräte mit Schneidemotor: Der Schneidemotor ist nun blockiert. Alle Gerätevarianten: Die Handradverriegelung wird im Display des Bedienfelds 1 durch das Wort LOCKED...
Warnung Decken Sie in folgenden Situationen immer die Schneide mit dem Fingerschutz ab und verriegeln Sie das Handrad: • Vor jeglichen Arbeiten am Messer oder an Präparaten • Vor dem Austausch von Präparaten • Während der Arbeitspausen Leica CM3050 S...
Sicherheit Sicherheitsanweisungen: Handhabung und Betrieb des Geräts 2.3.1 Transport und Aufstellung Warnung Zur Vermeidung schwerer Schäden am Gerät durch Betrieb bei verlagertem Kompressoröl: • Gerät beim Transport nicht kippen, sondern nur stehend transportieren. • Nach einem Transport darf das Gerät erst nach einer Wartezeit von vier Stunden in Betrieb genommen werden.
• Schließen Sie keine weiteren Verbraucher an den Stromkreis an. • Prüfen Sie vor dem Anschließen des Geräts an das Stromnetz, ob der Stromanschluss Ihres Labors den Angaben auf dem Typenschild des Geräts entspricht. • Es darf kein Verlängerungskabel verwendet werden. Leica CM3050 S...
Sicherheit 2.3.4 Umgang mit Mikrotommessern/Einwegklingen Warnung Mikrotommesser und Einwegklingen haben extrem scharfe Schneiden und können schwere Verletzungen verursachen. Daher: • Handhaben Sie Messer/Klingen nur mit äußerster Vorsicht. • Tragen Sie schnittfeste Schutzhandschuhe (→ S. 24 – 3.4 Standardlieferung). • Lassen Sie Messer/Klingen niemals ungeschützt liegen. • Legen Sie Messer nie mit der Schneide nach oben ab.
Schalten Sie das Gerät erst wieder ein, wenn die Kammer vollständig trocken ist. • Entsorgen Sie Desinfektions- und Reinigungsflüssigkeiten sowie Schnittabfälle nach den jeweils geltenden Sondermüllvorschriften. • Zur Desinfektion bei Raumtemperatur schlagen Sie unter (→ S. 74 – 7.3 Desinfektion bei Raumtemperatur) nach. Leica CM3050 S...
Kammer ein (siehe (→ S. 73 – 7.1 Sicherheitsvorschriften für Desinfektion und Reinigung) (→ S. 75 – 7.4 Ausbau/Einbau des Mikrotoms)). 2.3.13 Wartung Hinweis Das Gerät darf nur von autorisierten Leica-Kundendiensttechnikern für Wartungs- und Reparaturarbeiten geöffnet werden. Version 2.1, Revision J...
Seite 21
1. Gerät am Hauptschalter ausschalten. 2. Netzstecker ziehen. Warnung Verletzungsgefahr! Ist die Lampe zerbrochen oder zersplittert, müssen Sie sie vom Leica- Kundendienst austauschen lassen. 3. Verwenden Sie nur Ersatzlampen, die den technischen Daten entsprechen (→ S. 31 – 4.2 Technische Daten).
Aufstellung Aufstellung Anforderungen an den Standort Warnung Lesen und befolgen Sie unbedingt die Sicherheitshinweise in (→ S. 16 – 2.3.2 Anforderungen an Standort)! 3.1.1 Allgemeine Anforderungen an den Standort • Keine direkte Sonneneinstrahlung. • Stromversorgung in Reichweite. Länge des Stromkabels ca. 3 m. Verwenden Sie kein Verlängerungskabel! (→...
Seite 23
4. Um einen festen Stand des Geräts an seinem Bestimmungsort zu gewährleisten, muss es justiert werden. 5. Dazu schrauben Sie beide Einstellfüße (→ "Abb. 3-2") mit dem mitgelieferten Gabelschlüssel 6. Bei einem späteren Weitertransport auf Rollen müssen Sie sie wieder bis zum Anschlag einschrauben. Abb. 3 Leica CM3050 S...
Aufstellung 3.2.1 Wiederverpacken Wir empfehlen, die Original-Transportverpackung sowie die Auspackanleitung des Leica CM3050 S aufzubewahren. Zum Wiederverpacken führen Sie die auf der Auspackanleitung angegebenen Schritte in umgekehrter Reihenfolge durch. Lieferbare Gerätevarianten • Grundgerät: mit Schneidemotor/ohne Objektkühlung • Grundgerät: ohne Schneidemotor/mit Objektkühlung • Grundgerät: mit Schneidemotor/mit Objektkühlung...
Seite 25
14 0201 08926 Flasche Kryostatöl, 50 ml 14 0336 06098 Paar schnittfeste Schutzhandschuhe, Größe S 14 0340 40859 Gebrauchsanweisung, Leica CM3050 S, gedruckt (Englisch), mit Sprachen- 14 0443 80001 CD 14 0443 80200 Darüber hinaus: • Bei Geräten mit Objektkühlung: 90°-Prisma für direkte Objektkühlung am Objektkopf mit Klemmschraube...
Aufstellung Montieren/Einsetzen des Zubehörs 3.5.1 Montage des Handrads 1. Setzen Sie den Stift (→ "Abb. 4-1") der Handradachse in die Bohrung (→ "Abb. 4-2") ein. 2. Stecken Sie die Federscheibe (→ "Abb. 4-3") wie gezeigt auf die Schraube (→ "Abb. 4-4") auf.
Wichtiger Hinweis: Bei den Modellen, die mit Fußschalter geliefert werden, muss der Fußschalter angeschlossen werden – andernfalls ist das Gerät nicht betriebsbereit! Fußschalter anschließen » Stecken Sie den Stecker des Fußschalters in die Anschlussbuchse (→ "Abb. 6-1") und sichern Sie ihn. Leica CM3050 S...
Aufstellung Abb. 6 Vor dem Einschalten des Geräts Warnung • Nach einem Transport müssen Sie vor Inbetriebnahme des Geräts eine Mindestwartezeit von vier Stunden einhalten. Siehe auch die Sicherheitshinweise in (→ S. 16 – 2.3.1 Transport und Aufstellung). • Beachten Sie alle Sicherheitshinweise in den Abschnitten (→...
Seite 33
(→ S. 31 – Kennzeichnung des Geräts) Temperaturbereich –10 °C bis –50 °C ±3 K, bei Umgebungstemperatur von 20 °C Max. Betriebsdruck 28 bar Kältemittel* 205 g, Kältemittel R–452A* Abtauung Elektronische Heizung Abtaudauer 10 Min. Abtautemperatur +20 °C bis +45 °C Leica CM3050 S...
Seite 34
–43 °C (+3/–5 K), bei einer Kammertemperatur von –40 °C (+/–3 K) und einer Umgebungstemperatur von 20 °C Anzahl der Gefrierstationen Abtauung Keine Warnung *) Der Austausch des Kältemittels und des Kompressoröls darf nur durch autorisiertes Leica- Kundendienstpersonal erfolgen. Mikrotom Rotationsmikrotom Schnittdickenbereich 0,5 µm bis 300 µm...
Warnung Ist als Problemlösung "Kundendienst verständigen" angegeben, so versuchen Sie bitte auf keinen Fall, das Problem selbst zu beheben. Einschalten/Sicherungen Einschalten » Zum Einschalten des Gerätes bringen Sie den Schalter (→ "Abb. 9-1") in die obere Raststellung. Leica CM3050 S...
Seite 36
Betrieb Abb. 9 Hauptschalter/Sicherungsautomat (→ "Abb. 9-1"): Der ON/OFF-Schalter dient auch als (→ "Abb. 9-1") Sicherungsautomat für das Gerät. Wenn der Sicherungsautomat ausgelöst wurde (z. B. infolge von Überstrom): » Bringen Sie den Schalter (→ "Abb. 9-1") wieder in die obere Raststellung. (→...
Das Display durchläuft eine Reihe von Standardanzeigen. Dabei können über die Pfeiltasten (→ "Abb. 10-4") zwei Grundparameter gewählt werden: • Displaysprache und Geschwindigkeit des Schneidemotors, siehe (→ S. 38 – 5.3.3 Anzeigen auf dem Display beim Einschalten). Leica CM3050 S...
Betrieb 2. Menüfunktion (eingeschaltet über die Menütaste (→ "Abb. 10-2")): • Mit der Menütaste lassen sich verschiedene Parameter auswählen, die anschließend über die Verriegeln/Entriegeln Taste (→ "Abb. 10-5") aktiviert/deaktiviert und/oder über die Pfeiltasten (→ "Abb. 10-4") geändert werden können. Siehe (→...
Seite 39
Zubehör aus, desinfizieren Sie sie ggf., trocknen Sie sie anschließend gründlich und bauen Sie sie wieder ein ((→ S. 73 – 7.1 Sicherheitsvorschriften für Desinfektion und Reinigung) (→ S. 75 – 7.4 Ausbau/Einbau des Mikrotoms)). *) Anzeige bei Geräten mit Objektkühlung. Geräte ohne Objektkühlung: Es wird nur ("centered", zentriert) angezeigt. Leica CM3050 S...
Betrieb 5.3.4 Menüfunktionen: Einstellen der Kühl- und Zeitparameter sowie des Vorwahlzählers L Nachdem das Gerät die Einschaltanzeigen durchlaufen hat, können im Menü die gewünschten Parameter ausgewählt bzw. bereits ausgewählte Parameter verändert werden. Bei gesperrtem Display: Halten Sie die Schlüsseltaste gedrückt, bis der Displayhintergrund hell wird.
• Um einen Vorgabewert einstellen zu können, muss zunächst die Vorwahlzählerfunktion eingeschaltet werden. • Falls der Vorwahlzähler ausgeschaltet ist (siehe die vorstehenden Anzeigen), drücken Sie Sie haben nun zwei Möglichkeiten: 1. Sie können den Vorgabewert über die Tasten erhöhen bzw. verringern. Leica CM3050 S...
Seite 42
Betrieb 2. Durch gleichzeitiges Drücken von können Sie den alten Vorgabewert (bei Inbetriebnahme des Geräts 0) wieder laden und anschließend über die Pfeiltasten den gewünschten neuen Vorgabewert einstellen. Welche der beiden Vorgehensweisen schneller ist, hängt vom aktuellen und dem gewünschten Wert ab (siehe die folgenden Beispiele).
Seite 43
Die automatische Abtauung findet einmal täglich statt und beginnt dabei zum gewählten Zeitpunkt. 7. Dauer des Abtauzyklus: Drücken Sie die Taste, bis der Menüpunkt Defrost period (Abtaudauer) angezeigt wird. H A M B » Passen Sie die Abtauzeit mit den Pfeiltasten ) an (nur bei Bedarf – siehe unten). Leica CM3050 S...
Betrieb Hinweis Wichtige Hinweise zum Einstellen der Abtauparameter: • Abtauzeitpunkt: Wir empfehlen, die automatische Abtauung für einen Zeitraum außerhalb der regulären Arbeitsstunden zu programmieren, da zwischen dem Ende des Abtauvorgangs und der Wiederaufnahme der Arbeit mit dem Gerät mindestens vier Stunden vergehen sollten (→...
Seite 45
Die Anzeige LOCKED überdeckt die Stellen bis 16, d. h., wenn LOCKED angezeigt wird, sind in den Stellen der unteren Zeile keine anderen Parameter zu sehen. Hinweis Weitere Anzeigen: (→ S. 66 – 6.1 Fehlermeldungen im Display). Leica CM3050 S...
Betrieb Die Stellen (→ "Abb. 11-5") geben die folgenden Parameter an: Kühlstatus: • Stelle 15 = Kryokammer • Stelle 16 = Präparat Bedeutung der Kühlsymbole: • Kühlung AUS • Kühlung EIN • Abtauung aktiv • Schnittdicke (Sollwert) • Schnittzähler (Istwert) • Schnittdickensumme (Istwert) • Vorwahlzähler Um die einzelnen Parameter anzuzeigen, können Sie mit den...
Seite 47
» Drücken Sie gleichzeitig die Tasten L Das Zurücksetzen auf den alten Vorgabewert ist auch im laufenden Schneidebetrieb möglich. Nach Drücken der beiden Pfeiltasten schneidet das Gerät ohne Unterbrechung weiter, wobei die Zählung wieder mit dem alten Vorgabewert beginnt. Leica CM3050 S...
Betrieb Bedienfeld 2 Hinweis Der Aufbau von Bedienfeld 2 unterscheidet sich bei Geräten mit (→ "Abb. 13-1") und ohne Schneidemotor (→ "Abb. 13-2"). Abb. 13 Geräte mit Schneidemotor Bei Geräten mit Schneidemotor besteht das Bedienfeld aus drei Funktionsbereichen: (→ "Abb. 13-3"), (→...
Schneidemodus 3 – Einzelhub: Der Objektkopf führt einen Schneidehub aus und hält danach bei Erreichen der unteren Endlage an. Einen Schneidemodus einschalten » Drücken Sie eine der drei zuvor beschriebenen Schneidemodustasten. Nach dem Einschalten leuchtet die in der entsprechenden Taste. Leica CM3050 S...
Betrieb Motorisches Schneiden starten/stoppen Schneidemodus 1 – Tasthub: 1. Drücken Sie gleichzeitig die Tasten oder betätigen Sie den RUN/STOP RUN/ENABLE Fußschalter. Halten Sie die Tasten bzw. den Schalter gedrückt. 2. Zum Beenden des Schneidevorgangs lassen Sie die Tasten oder den Fußschalter los: Der Objektkopf stoppt sofort.
Hinweis • Die folgenden Beschreibungen beziehen sich auf die Funktionsbereiche (→ "Abb. 13-3") (→ "Abb. 13-5") – nur bei Geräten mit Schneidemotor. • Mit dem Schieberegler lässt sich die Schneidegeschwindigkeit einstellen und auch während des Schneidens verändern. Leica CM3050 S...
Betrieb Warnung Achtung bei Dauerhub: • Wird der Regler auf gestellt, so findet zwar keine Schneidebewegung mehr statt, der Schneidebetrieb ist aber noch aktiv – er läuft lediglich mit der Geschwindigkeit • Wird der Schieberegler versehentlich bewegt, so wird der Schneidevorgang dadurch wieder in Gang gesetzt –...
Der Objektkopf fährt so lange nach hinten (= vom Messer weg), wie die Taste gedrückt gehalten wird. Solange der Rückwärtsgrobtrieb läuft (schnell oder langsam), leuchtet die HOME. Bei Erreichen der hinteren Endlage beginnt die LED HOME zu blinken, und auf dem Display in Bedienfeld 1 erscheint die Meldung HOME. Leica CM3050 S...
Betrieb Grobtrieb schnell vorwärts (Geschwindigkeit 1000 µm/s) • Um die Funktion zu starten, drücken Sie die Taste und halten sie gedrückt. Der Objektkopf fährt so lange rückwärts (= zum Messer hin), wie die Taste gedrückt gehalten wird. Grobtrieb langsam vorwärts (Geschwindigkeit 500 µm/s) Solange der Vorwärtsgrobtrieb läuft (schnell oder langsam), leuchtet die STOP.
(→ S. 18 – 2.3.6 Motorisches Schneiden) • (→ S. 18 – 2.3.7 Abtauen und Handhabung von gefrorenem Gewebe) • (→ S. 19 – 2.3.8 Kalte Geräte- und Zubehörteile) • (→ S. 19 – 2.3.9 Infektiöses/radioaktives Material) Leica CM3050 S...
Betrieb 5.5.1 Auffrieren von Präparaten auf Objektplatten mit der Schnellgefrierleiste und dem stationären Wärmeableitblock 1. Schneiden Sie das Präparat zu. 2. Tragen Sie ausreichend Gefriereinbettmedium auf die zimmerwarme Objektplatte auf. 3. Setzen Sie das Präparat in der Kryokammer auf die Objektplatte auf und richten Sie es aus. 4.
Seite 57
7. Die Objektkopftemperatur wird nun automatisch wieder auf den zuvor eingestellten Sollwert geregelt. 8. Lösen Sie die Schraube (→ "Abb. 15-3") am Objektkopf und bauen Sie das Prisma (→ "Abb. 15-1") aus. 9. Lagern Sie das Prisma in der Kammer. Leica CM3050 S...
Betrieb 5.5.3 Optionales Zubehör zum Einfrieren von Präparaten und zum Entfernen gefrorener Präparate Mobiler Wärmeableitblock Neben dem stationären Wärmeableitblock (→ S. 24 – 3.4 Standardlieferung) ist optional auch ein mobiler Wärmeableitblock (→ "Abb. 16") erhältlich (→ S. 85 – 9.2 Bestellinformationen – Zubehör): Abb.
(→ "Abb. 18-3"). 3. Setzen Sie die Objektplatte in die Öffnung (→ "Abb. 18-2") ein. (Die Rückseite der Objektplatte muss fest an der Oberfläche des Objektkopfs anliegen.) 4. Drehen Sie die Klemmschraube (→ "Abb. 18-3") fest. Abb. 18 Leica CM3050 S...
Betrieb 5.5.5 Objektorientierung 1. Lösen Sie den Klemmhebel (→ "Abb. 18-4") --> (→ "Abb. 18-5"). 2. Richten Sie das Präparat mithilfe der Ausrichteschrauben (→ "Abb. 18-1") (→ "Abb. 18-6") aus. 3. Befestigen Sie den Klemmhebel wieder (→ "Abb. 18-4"). 5.5.6 Trimmen/Schneiden Messer einsetzen 1.
5. Führen Sie ggf. eine vollständige Desinfizierung durch (→ S. 73 – 7. Desinfektion, Reinigung Wartung). 6. Nehmen Sie sämtliche Präparate aus der Kammer und lagern Sie sie auf sichere Weise. 7. Schließen Sie das Schiebefenster. 8. Schalten Sie die Kammerbeleuchtung aus. Leica CM3050 S...
(→ S. 73 – 7.1 Sicherheitsvorschriften für Desinfektion und Reinigung) (→ S. 77 – 7.4.3 Wiedereinbau des Mikrotoms). Abtauung Der Leica CM3050 S verfügt über drei Abtaufunktionen (zwei bei Geräten ohne Objektkühlung): • Automatische Kammerabtauung • Manuelle Kammerabtauung • Objektkopfabtauung (manuell) – nur bei Geräten mit Objektkühlung Warnung Lesen Sie die Sicherheitshinweise (→...
Drücken Sie die Taste, bis der Menüpunkt Set specimen temperature (Objekttemperatur einstellen) angezeigt wird: E M P ° Drücken Sie die Taste. E M P ° Die Objektkühlung wird wieder eingeschaltet. Leica CM3050 S...
Betrieb Hinweis Obwohl es möglich ist, die Objektkühlung sofort nach Abtauende wieder einzuschalten, empfehlen wir, den Abtauzeitpunkt so zu legen, dass der gesamte Ablauf automatisch gesteuert wird (→ S. 40 – 5.3.4 Menüfunktionen: Einstellen der Kühl- und Zeitparameter sowie des Vorwahlzählers).
Der Objektkopf wird 10 Minuten lang auf eine Temperatur von +20 °C bis +30 °C geregelt. Danach sinkt die Temperatur wieder auf den Sollwert. Zum vorzeitigen Beenden der manuellen Objektkopfabtauung: Drücken Sie die Taste, bis der Menüpunkt Set specimen head temperature (Objektkopftemperatur einstellen) erscheint, und drücken Sie dann noch einmal. Leica CM3050 S...
Fehlerbehebung und Tipps zur Anwendung Fehlerbehebung und Tipps zur Anwendung Fehlermeldungen im Display Die Selbstdiagnosefunktion des Leica CM3050 S zeigt bei bestimmten Störungen Fehlermeldungen an. 1. Stromausfall • Diese Fehlermeldung erscheint, wenn das Gerät durch einen Stromausfall oder nach dem Ausschalten über den Hauptschalter vom Stromnetz getrennt war.
Diese Meldung erscheint nach einer bestimmten Anzahl von Betriebsstunden und weist den Anwender darauf hin, dass eine vorbeugende Wartung durch den Leica-Kundendienst erfolgen sollte. Diese Meldung erscheint nur, wenn das Gerät nicht regelmäßig vom Leica-Kundendienst gewartet wird. Wir empfehlen, nach Ablauf der Garantiezeit einen Servicevertrag abzuschließen! Lassen Sie sich...
Seite 68
Fehlerbehebung und Tipps zur Anwendung Problem Ursache Behebung Risse im Schnitt. • Präparat zu kalt. • Höhere Temperatur wählen. • Statische Elektrizität oder • Ursache beseitigen. Schnitte schlecht gestreckt. Luftzug. • Präparat nicht kalt genug. • Tiefere Temperatur wählen. • Präparat mit großer • Präparat parallel trimmen;...
Seite 69
Antirollplatte nach Justierung • Antirollplatte ragt zu weit • Antirollplatte drehen oder beschädigt. über die Messerschneide ersetzen; in Zukunft beim hinaus. Die Justierung wurde Ausrichten vom Messer in Richtung des Messers hinwegheben. vorgenommen. • Antirollplatte sorgfältiger handhaben. Leica CM3050 S...
Seite 70
Fehlerbehebung und Tipps zur Anwendung Problem Ursache Behebung Dick-Dünn-Schnitte. • Falsche Temperatur für das zu • Richtige Temperatur schneidende Gewebe. auswählen bzw. warten, bis die richtige Temperatur erreicht ist. • Messer mit ungeeignetem • Messer mit anderem Profil Profil für das vorliegende (c oder d) benutzen oder evtl.
Seite 71
• Kompressor defekt. • Kundendienst verständigen. • Leck im Kühlsystem. • Kundendienst verständigen. Klingen-/Messerhalterbasis • Unzureichende Klemmkraft • Klemmkraft des T-Stücks lässt sich nicht fest klemmen. des T-Stücks. anpassen (→ S. 78 – 7.4.4 Anpassen der Klemmkraft des T-Stücks). Leica CM3050 S...
Gefrorene Schnittabfälle täglich mit einem kalten Pinsel aus dem Kryostaten entfernen. Die Gehäuseoberflächen können bei Bedarf mit milden handelsüblichen Haushaltsreinigern gereinigt werden. Warnung Potenziell kontaminierte Flächen (infektiöse Keime) sollten immer mit einem Desinfektionsmittel auf Alkoholbasis gereinigt werden! Leica CM3050 S...
Desinfektion, Reinigung und Wartung Desinfektion bei Raumtemperatur Warnung • Tragen Sie bei Desinfektionsarbeiten Schutzkleidung (Handschuhe, Gesichtsmaske, Laborkittel usw.). • Beachten Sie beim Umgang mit Reinigungs- und Desinfektionsmitteln die Vorschriften des jeweiligen Herstellers. • Explosionsgefahr bei der Verwendung von Alkohol: Sorgen Sie für ausreichende Belüftung und achten Sie darauf, dass das Gerät ausgeschaltet ist.
(→ S. 20 – 2.3.11 Ausbau/Einbau Mikrotoms). 3. Halten Sie die Objektkopfhalterung (→ "Abb. 20-3") (→ S. 24 – 3.4 Standardlieferung) einer Hand fest und legen Sie mit der anderen Hand den Kühlschlauch (→ "Abb. 20-2") auf die Objektkopfhalterung. Leica CM3050 S...
Seite 76
Desinfektion, Reinigung und Wartung 4. Hängen Sie die Objektkopfhalterung (→ "Abb. 20-3") mit dem Kühlschlauch (→ "Abb. 20-2") die Öffnung über der Markierung (). Abb. 20 5. Ziehen Sie den Stecker des Temperatursensors (→ "Abb. 21-5"). Ziehen Sie den Stecker des Grobtriebmotors: 1.
11. Montieren Sie den Objektkopf (in umgekehrter Reihenfolge wie auf der vorherigen Seite beschrieben). 12. Setzen Sie das Zubehör (Ablagen, Schnittabfallwanne usw.) ein. 13. Setzen Sie das Schiebefenster ein. 14. Schalten Sie das Gerät ans Stromnetz an und schalten Sie es ein. Leica CM3050 S...
Desinfektion, Reinigung und Wartung 7.4.4 Anpassen der Klemmkraft des T-Stücks Um ein gutes Schnittergebnis zu gewährleisten, muss die Messerhalterbasis (→ "Abb. 23-1") sicher auf die Grundplatte (→ "Abb. 23-2") geklemmt sein. Das Klemmen erfolgt mit einem Exzenterhebel (→ "Abb. 23-3"). Die Klemmkraft wird mithilfe des Gewindestifts (→...
2. Fassen Sie die Lampe vorsichtig mit beiden Händen an. 3. Ziehen Sie die Lampe an der linken Seite nach unten, um sie aus der Befestigungsschelle zu lösen (→ "Abb. 25-3"). 4. Ziehen Sie die Lampe nach links aus ihrer Fassung (→ "Abb. 25-4"). Abb. 25 Leica CM3050 S...
Seite 80
Desinfektion, Reinigung und Wartung Einsetzen der Ersatzlampe 1. Halten Sie Lampe in der richtigen Stellung (→ "Abb. 26") und drücken Sie sie nach rechts, bis sie in der Fassung einrastet. 2. Drücken Sie die Lampe leicht nach oben, bis sie in der Schelle einrastet. Abb.
Gewährleistung und Service Gewährleistung und Service Gewährleistung Leica Biosystems Nussloch GmbH garantiert, dass das gelieferte Vertragsprodukt einer umfassenden Qualitätskontrolle nach den hauseigenen Prüfungsnormen von Leica unterzogen wurde, dass das Produkt keine Mängel aufweist und alle zugesicherten technischen Daten und/oder vereinbarten Eigenschaften aufweist.
Die elektrohydraulische Höhenverstellung dient ausschließlich zur individuellen Anpassung der Gerätehöhe an die Körpergröße des Anwenders. Sie ist nur für die Kryostatbaureihe Leica CM3050 S ausgelegt und darf auf keinen Fall für andere Geräte oder für Gegenstände und Personen eingesetzt werden.
4. Stecken Sie den Netzstecker der Höhenverstellung in die Netzsteckdose. 5. Bringen Sie die Höhenverstellung in die untere Endlage. 6. Um den Leica CM3050 S zu bewegen, lösen Sie die Schrauben in beiden Stellfüßen (→ "Abb. 3-2") mit einem Gabelschlüssel.
• Schützen Sie die Hubkolben in den vier Stellbeinen vor Bodenstaub und Spritzwasser. • Ölen Sie die Stellbeine ca. alle 6 Monate mit einem nichtharzenden Öl leicht ein. • Lassen Sie die Höhenverstellung einmal jährlich von einem autorisierten Leica- Kundendiensttechniker überprüfen.
Position ankommt. Fahren Sie das Gerät anschließend wieder in die reguläre Arbeitshöhe. L Sollte das Problem mehrmals auftreten, verständigen Sie bitte den Leica-Kundendienst. • Das Gerät erreicht nicht die maximale Hubhöhe oder es sinkt in kurzer Zeit um einen größeren Betrag (>...
Dekontaminationsbestätigung Dekontaminationsbestätigung Jedes Produkt, das an Leica Biosystems zurückgesandt wird oder eine Wartung vor Ort erfordert, muss ordnungsgemäß gereinigt und dekontaminiert werden. Die zugehörige Vorlage der Dekontaminationsbestätigung finden Sie auf unserer Website www.LeicaBiosystems.com im Produktmenü. Diese Vorlage muss für die Erfassung aller erforderlichen Daten verwendet werden.
