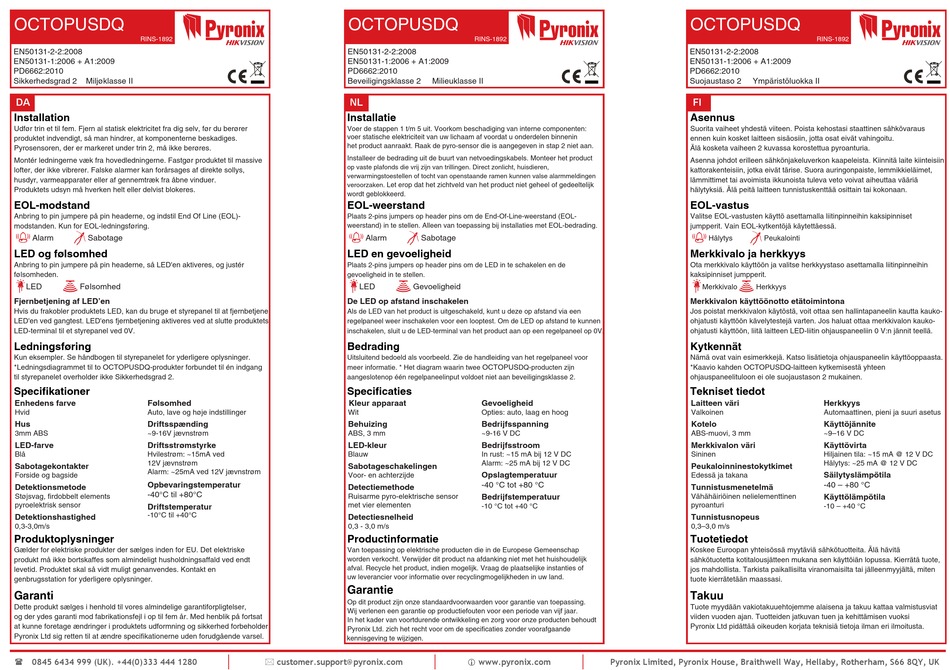

OCTOPUSDQ
RINS-1892
EN50131-2-2:2008
EN50131-1:2006 + A1:2009
PD6662:2010
Sikkerhedsgrad 2
Miljøklasse II
DA
Installation
Udfør trin et til fem. Fjern al statisk elektricitet fra dig selv, før du berører
produktet indvendigt, så man hindrer, at komponenterne beskadiges.
Pyrosensoren, der er markeret under trin 2, må ikke berøres.
Montér ledningerne væk fra hovedledningerne. Fastgør produktet til massive
lofter, der ikke vibrerer. Falske alarmer kan forårsages af direkte sollys,
husdyr, varmeapparater eller af gennemtræk fra åbne vinduer.
Produktets udsyn må hverken helt eller delvist blokeres.
EOL-modstand
Anbring to pin jumpere på pin headerne, og indstil End Of Line (EOL)-
modstanden. Kun for EOL-ledningsføring.
Alarm
Sabotage
LED og følsomhed
Anbring to pin jumpere på pin headerne, så LED'en aktiveres, og justér
følsomheden.
LED
Følsomhed
Fjernbetjening af LED'en
Hvis du frakobler produktets LED, kan du bruge et styrepanel til at fjernbetjene
LED'en ved gangtest. LED'ens fjernbetjening aktiveres ved at slutte produktets
LED-terminal til et styrepanel ved 0V.
Ledningsføring
Kun eksempler. Se håndbogen til styrepanelet for yderligere oplysninger.
*Ledningsdiagrammet til to OCTOPUSDQ-produkter forbundet til én indgang
til styrepanelet overholder ikke Sikkerhedsgrad 2.
Specifikationer
Enhedens farve
Følsomhed
Hvid
Auto, lave og høje indstillinger
Hus
Driftsspænding
3mm ABS
~9-16V jævnstrøm
LED-farve
Driftsstrømstyrke
Blå
Hvilestrøm: ~15mA ved
12V jævnstrøm
Sabotagekontakter
Alarm: ~25mA ved 12V jævnstrøm
Forside og bagside
Opbevaringstemperatur
Detektionsmetode
-40°C til +80°C
Støjsvag, firdobbelt elements
pyroelektrisk sensor
Driftstemperatur
-10°C til +40°C
Detektionshastighed
0,3-3,0m/s
Produktoplysninger
Gælder for elektriske produkter der sælges inden for EU. Det elektriske
produkt må ikke bortskaffes som almindeligt husholdningsaffald ved endt
levetid. Produktet skal så vidt muligt genanvendes. Kontakt en
genbrugsstation for yderligere oplysninger.
Garanti
Dette produkt sælges i henhold til vores almindelige garantiforpligtelser,
og der ydes garanti mod fabrikationsfejl i op til fem år. Med henblik på fortsat
at kunne foretage ændringer i produktets udformning og sikkerhed forbeholder
Pyronix Ltd sig retten til at ændre specifikationerne uden forudgående varsel.
0845 6434 999 (UK). +44(0)333 444 1280
OCTOPUSDQ
EN50131-2-2:2008
EN50131-1:2006 + A1:2009
PD6662:2010
Beveiligingsklasse 2
Milieuklasse II
NL
Installatie
Voer de stappen 1 t/m 5 uit. Voorkom beschadiging van interne componenten:
voer statische elektriciteit van uw lichaam af voordat u onderdelen binnenin
het product aanraakt. Raak de pyro-sensor die is aangegeven in stap 2 niet aan.
Installeer de bedrading uit de buurt van netvoedingskabels. Monteer het product
op vaste plafonds die vrij zijn van trillingen. Direct zonlicht, huisdieren,
verwarmingstoestellen of tocht van openstaande ramen kunnen valse alarmmeldingen
Let erop dat het zichtveld van het product niet geheel of gedeeltelijk
veroorzaken.
wordt geblokkeerd.
EOL-weerstand
Plaats 2-pins jumpers op header pins om de End-Of-Line-weerstand (EOL-
weerstand) in te stellen. Alleen van toepassing bij installaties met EOL-bedrading.
Alarm
Sabotage
LED en gevoeligheid
Plaats 2-pins jumpers op header pins om de LED in te schakelen en de
gevoeligheid in te stellen.
LED
Gevoeligheid
De LED op afstand inschakelen
Als de LED van het product is uitgeschakeld, kunt u deze op afstand via een
regelpaneel weer inschakelen voor een looptest. Om de LED op afstand te kunnen
inschakelen, sluit u de LED-terminal van het product aan op een regelpaneel op 0V.
Bedrading
Uitsluitend bedoeld als voorbeeld. Zie de handleiding van het regelpaneel voor
meer informatie. * Het diagram waarin twee
aangeslotenop één regelpaneelinput voldoet niet aan beveiligingsklasse 2.
Specificaties
Kleur apparaat
Wit
Behuizing
ABS, 3 mm
LED-kleur
Blauw
Sabotageschakelingen
Voor- en achterzijde
Detectiemethode
Ruisarme pyro-elektrische sensor
met vier elementen
Detectiesnelheid
0,3 - 3,0 m/s
Productinformatie
Van toepassing op elektrische producten die in de Europese Gemeenschap
worden verkocht. Verwijder dit product na afdanking niet met het huishoudelijk
afval. Recycle het product, indien mogelijk. Vraag de plaatselijke instanties of
uw leverancier voor informatie over recyclingmogelijkheden in uw land.
Garantie
Op dit product zijn onze standaardvoorwaarden voor garantie van toepassing.
Wij verlenen een garantie op productiefouten voor een periode van vijf jaar.
In het kader van voortdurende ontwikkeling en zorg voor onze producten behoudt
Pyronix Ltd. zich het recht voor om de specificaties zonder voorafgaande
kennisgeving te wijzigen.
customer.support@pyronix.com
RINS-1892
OCTOPUS
DQ-producten zijn
Gevoeligheid
Opties: auto, laag en hoog
Bedrijfsspanning
~9-16 V DC
Bedrijfsstroom
In rust: ~15 mA bij 12 V DC
Alarm: ~25 mA bij 12 V DC
Opslagtemperatuur
-40 °C tot +80 °C
Bedrijfstemperatuur
-10 °C tot +40 °C
www.pyronix.com
Pyronix Limited, Pyronix House, Braithwell Way, Hellaby, Rotherham, S66 8QY, UK
OCTOPUSDQ
RINS-1892
EN50131-2-2:2008
EN50131-1:2006 + A1:2009
PD6662:2010
Suojaustaso 2
Ympäristöluokka II
FI
Asennus
Suorita vaiheet yhdestä viiteen. Poista kehostasi staattinen sähkövaraus
ennen kuin kosket laitteen sisäosiin, jotta osat eivät vahingoitu.
Älä kosketa vaiheen 2 kuvassa korostettua pyroanturia.
Asenna johdot erilleen sähkönjakeluverkon kaapeleista. Kiinnitä laite kiinteisiin
kattorakenteisiin, jotka eivät tärise. Suora auringonpaiste, lemmikkieläimet,
lämmittimet tai avoimista ikkunoista tuleva veto voivat aiheuttaa vääriä
hälytyksiä. Älä peitä laitteen tunnistuskenttää osittain tai kokonaan.
EOL-vastus
Valitse EOL-vastusten käyttö asettamalla liitinpinneihin kaksipinniset
jumpperit. Vain EOL-kytkentöjä käytettäessä.
Hälytys
Peukalointi
Merkkivalo ja herkkyys
Ota merkkivalo käyttöön ja valitse herkkyystaso asettamalla liitinpinneihin
kaksipinniset jumpperit.
Merkkivalo
Herkkyys
Merkkivalon käyttöönotto etätoimintona
Jos poistat merkkivalon käytöstä, voit ottaa sen hallintapaneelin kautta kauko-
ohjatusti käyttöön kävelytestejä varten. Jos haluat ottaa merkkivalon kauko-
ohjatusti käyttöön, liitä laitteen LED-liitin ohjauspaneeliin 0 V:n jännit teellä.
Kytkennät
Nämä ovat vain esimerkkejä. Katso lisätietoja ohjauspaneelin käyttöoppaasta.
*Kaavio kahden OCTOPUSDQ-laitteen kytkemisestä yhteen
ohjauspaneelituloon ei ole suojaustason 2 mukainen.
Tekniset tiedot
Laitteen väri
Herkkyys
Valkoinen
Automaattinen, pieni ja suuri asetus
Kotelo
Käyttöjännite
ABS-muovi, 3 mm
~9–16 V DC
Merkkivalon väri
Käyttövirta
Sininen
Hiljainen tila: ~15 mA @ 12 V DC
Hälytys: ~25 mA @ 12 V DC
Peukaloinninestokytkimet
Säilytyslämpötila
Edessä ja takana
-40 – +80 °C
Tunnistusmenetelmä
Vähähäiriöinen nelielementtinen
Käyttölämpötila
pyroanturi
-10 – +40 °C
Tunnistusnopeus
0,3–3,0 m/s
Tuotetiedot
Koskee Euroopan yhteisössä myytäviä sähkötuotteita. Älä hävitä
sähkötuotetta kotitalousjätteen mukana sen käyttöiän lopussa. Kierrätä tuote,
jos mahdollista. Tarkista paikallisilta viranomaisilta tai jälleenmyyjältä, miten
tuote kierrätetään maassasi.
Takuu
Tuote myydään vakiotakuuehtojemme alaisena ja takuu kattaa valmistusviat
viiden vuoden ajan. Tuotteiden jatkuvan tuen ja kehittämisen vuoksi
Pyronix Ltd pidättää oikeuden korjata teknisiä tietoja ilman eri ilmoitusta.
