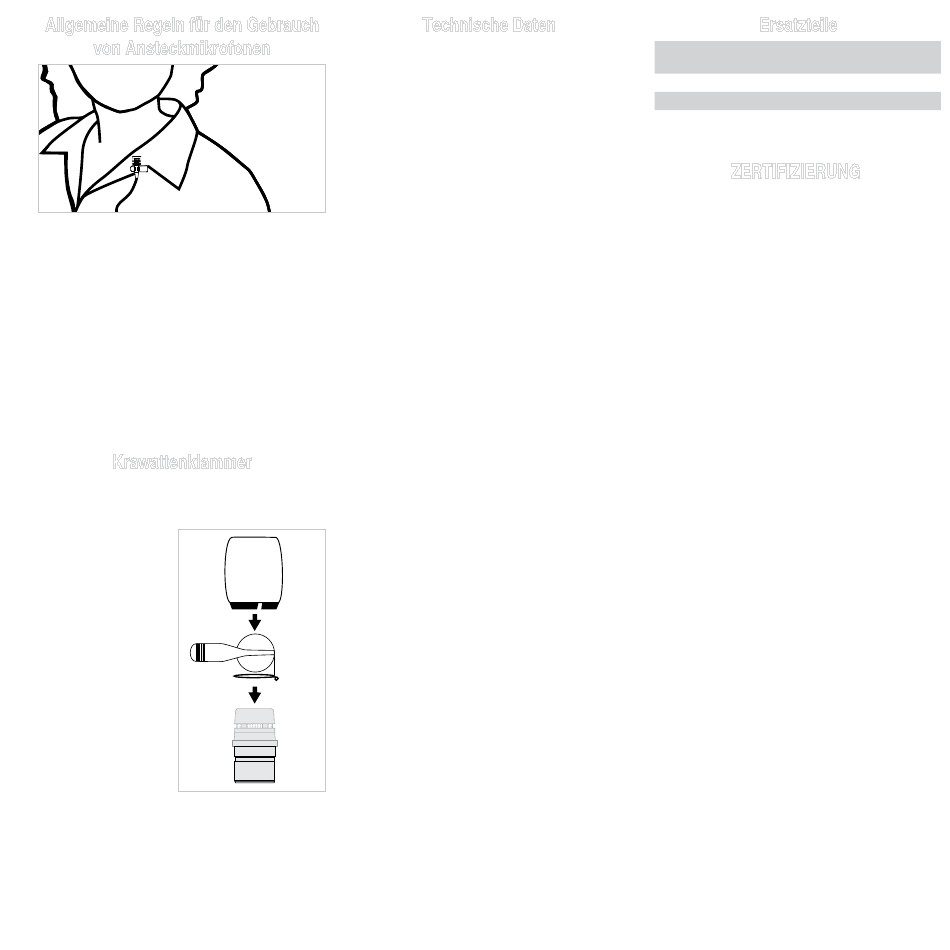

Allgemeine Regeln für den Gebrauch
von Ansteckmikrofonen
• Das Mikrofon ungefähr 76 mm bis 152 mm
unterhalb des Halsansatzes anbringen, um den
besten Klang zu erzielen.
• Das Mikrofon nicht mit der Hand oder mit
Kleidungsstücken verdecken.
• Einen mitgelieferten Windschutz verwenden,
um Wind- und Atemgeräusche zu minimieren.
• Wenn vier oder mehr Mikrofone gleichzeitig
zum Einsatz kommen können, wird die
Verwendung einer automatischen Mischstufe,
z. B. Shure SCM810 oder SCM410, empfohlen.
Krawattenklammer
Das Oberteil des Mikrofons von unten durch die
Krawattenklammerschlaufe einführen, bis diese in
der unteren Rille am
Mikrofon einschnappt.
Technische Daten
Type (Typ)
Kondensatormikrofon (Elektret)
Frequenzgang
50–17000 Hz
Richtcharakteristik
MX183: Kugelcharakteristik
MX185: Niere
MX184: Superniere
Ausgangsimpedanz
EIA-Nennwert: 150 Ω (180 Ω Ist-Wert)
Ausgangskonfiguration
Aktiv symmetrisch
Empfindlichkeit (bei 1 kHz, Leerlaufspannung)
Niere: –35 dBV/Pa (18 mV)
Kugelcharakteristik: –28 dBV/Pa (42 mV)
Superniere: –34 dBV/Pa (21 mV)
1 Pascal=94 dB Schalldruckpegel
Maximaler Schalldruckpegel (1 kHz bei 1 %
Gesamtklirrfaktor, 1 kΩLast)
Niere: 124 dB
Kugelcharakteristik: 117 dB
Superniere: 123 dB
Äquivalenzausgangsrauschen (mit
A-Gewichtung)
Niere: 28 dB Schalldruckpegel
Kugelcharakteristik: 21 dB Schalldruckpegel
Superniere: 27 dB
Signalrauschabstand (bezogen auf 94 dB
Schalldruckpegel bei 1 kHz)
Niere: 66 dB
Kugelcharakteristik: 74 dB
Superniere: 68 dB
Dynamikbereich (1 kΩ Last bei 1 kHz)
96 dB
Gleichtaktunterdrückung (mindestens 10 Hz bis
100 kHz)
45 dB Minimum
Vorverstärkerausgang-Begrenzungspegel (1%
THD)
–6 dBV (0,5 V)
Polarität
Positiver Schalldruck an der Membran erzeugt
positive Spannung an Pin 2 in Bezug auf Pin 3
des XLR-Ausgangs.
Temperaturbereich
Betriebstemperatur: -18–57 °C
Lagerungstemperatur: -29–74 °C
Relative Feuchtigkeit: 0–95%
Versorgungsspannungen
11–52 V DC Phantomspeisung, 2,0 mA
Kabel
1.2 m (4 ft)
Ersatzteile
Kugelcharakteristikkapsel
(Schwarz)
Supernierenkapsel (Schwarz)
Supernierenkapsel (Schwarz)
4-Pin-Mini-XLR-Stecker (TA4F)
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der
europäischen Richtlinie zur elektromagnetischen
Verträglichkeit 2004/108/EG. Entspricht den
Anforderungen der harmonisierten Normen
EN55103-1:1996 und EN55103-2:1996 für
Wohngebiete (E1) und Leichtindustriegebiete
(E2).
Die Konformitätserklärung ist über die unten
stehende Adresse erhältlich:
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Abteilung: EMEA-Zulassung
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Tel: +49 7131 72 14 0
Fax: +49 7131 72 14 14
Email: EMEAsupport@shure.de
R183B
R184B
R185B
WA330
