4 Montage
▶

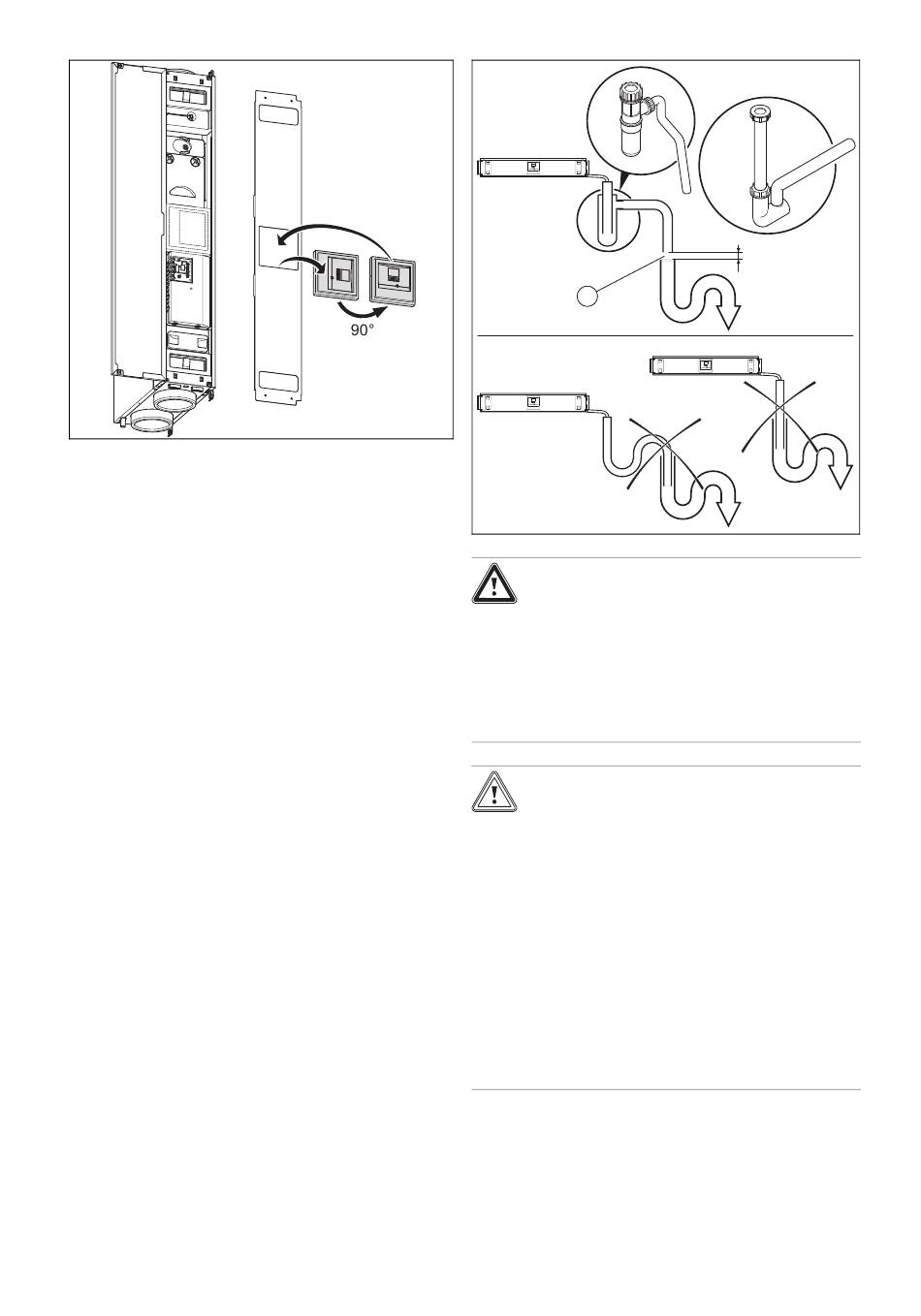

Drehen Sie das Display und den Halterahmen.
–
90°
▶
Setzen Sie den Halterahmen in die Aussparung der Be-
dienblende.
▶
Setzen Sie das Display in den Halterahmen ein.
▶
Stellen Sie die Kabelverbindung am Display her.
▶
Schließen Sie das Produkt. (→ Seite 11)
4.4.4 Kondensatsiphon/Trockensiphon und
Kondensatablaufleitung anschließen
1. Schließen Sie den Kondensatsiphon/Trockensiphon an
das Produkt an (→ Installationsanleitung Kondensat-
siphon/Trockensiphon, Zubehör).
–
Gefälle Kondensatablaufleitung (vom Produkt abfal-
lend): > 5°
10
1
Gefahr!
Gesundheitsschaden durch falsch ange-
schlossene Kondensatablaufleitung!
Die Kondensatablaufleitung darf aus hygieni-
schen Gründen nicht direkt an die Abwasser-
leitung angeschlossen werden.
▶
Schließen Sie den Kondensatablauf an
den zweiten Siphon an.
Vorsicht!
Risiko eines Sachschadens durch Kon-
densat!
Wenn eine Kondensatablaufleitung falsch
angeschlossenen wurde, dann kann Konden-
satstau und unkontrollierter Kondensataustritt
das Produkt beschädigen. Zudem kann das
Kondensat aus dem Produkt auf den Fußbo-
den auslaufen.
▶
Installieren Sie zwischen dem Auslass der
Kondensatablaufleitung und dem zwei-
ten Siphon eine Abtropfstrecke von min.
20 mm.
▶
Beachten Sie das Gefälle für die Kon-
densatablaufleitung (> 5°).
2. Schließen Sie die Kondensatablaufleitung unter Be-
rücksichtigung der Abtropfstrecke (1) an den zweiten
Siphon an.
Installations- und Wartungsanleitung recoVAIR 0020188110_03
A
B
min. 20
