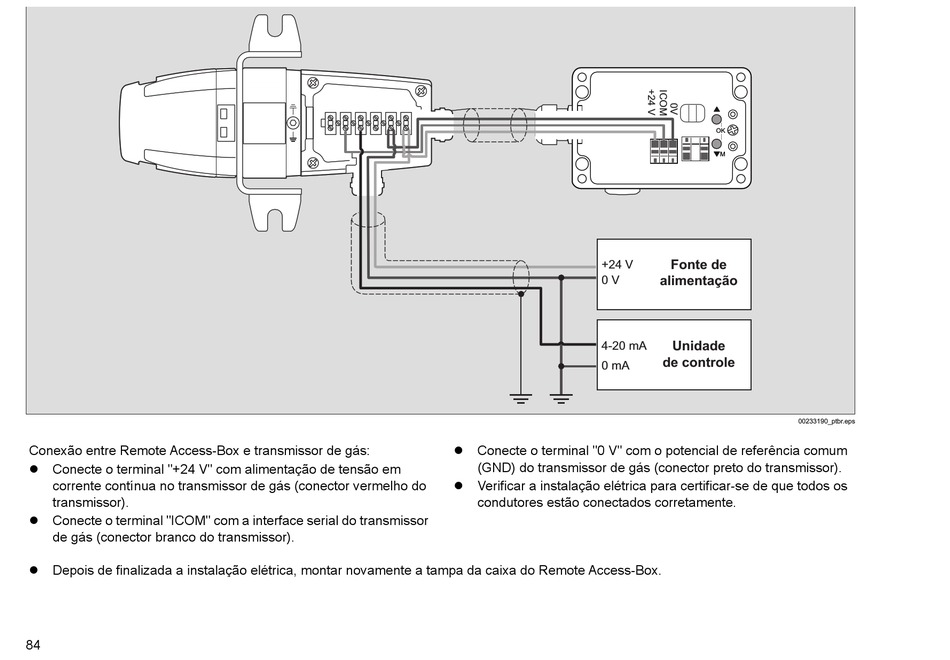

Conexão entre Remote Access-Box e transmissor de gás:
 Conecte o terminal "+24 V" com alimentação de tensão em
corrente contínua no transmissor de gás (conector vermelho do
transmissor).
 Conecte o terminal "ICOM" com a interface serial do transmissor
de gás (conector branco do transmissor).
 Depois de finalizada a instalação elétrica, montar novamente a tampa da caixa do Remote Access-Box.
84
+24 V
0 V
4-20 mA
0 mA
 Conecte o terminal "0 V" com o potencial de referência comum
(GND) do transmissor de gás (conector preto do transmissor).
 Verificar a instalação elétrica para certificar-se de que todos os
condutores estão conectados corretamente.
OK
M
Fonte de
alimentação
Unidade
de controle
00233190_ptbr.eps
