Dräger RAB 7000 Gebrauchsanweisung Seite 7

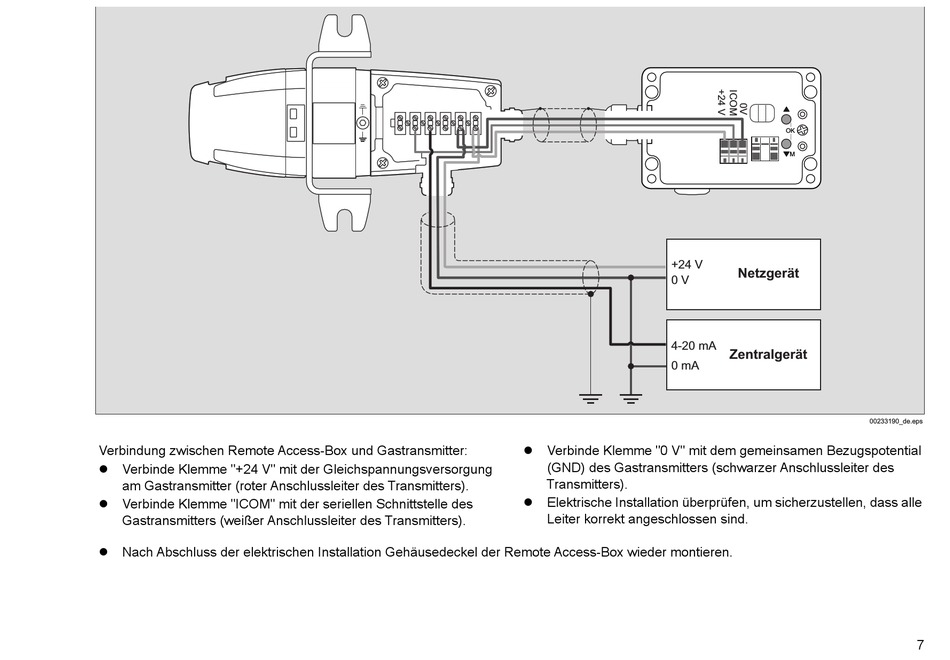

Verbindung zwischen Remote Access-Box und Gastransmitter:
 Verbinde Klemme "+24 V" mit der Gleichspannungsversorgung
am Gastransmitter (roter Anschlussleiter des Transmitters).
 Verbinde Klemme "ICOM" mit der seriellen Schnittstelle des
Gastransmitters (weißer Anschlussleiter des Transmitters).
 Nach Abschluss der elektrischen Installation Gehäusedeckel der Remote Access-Box wieder montieren.
+24 V
0 V
4-20 mA
0 mA
 Verbinde Klemme "0 V" mit dem gemeinsamen Bezugspotential
(GND) des Gastransmitters (schwarzer Anschlussleiter des
Transmitters).
 Elektrische Installation überprüfen, um sicherzustellen, dass alle
Leiter korrekt angeschlossen sind.
OK
M
Netzgerät
Zentralgerät
00233190_de.eps
7
