AC 3200-II
AC 3200-II High Gain
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sennheiser AC 3200-II

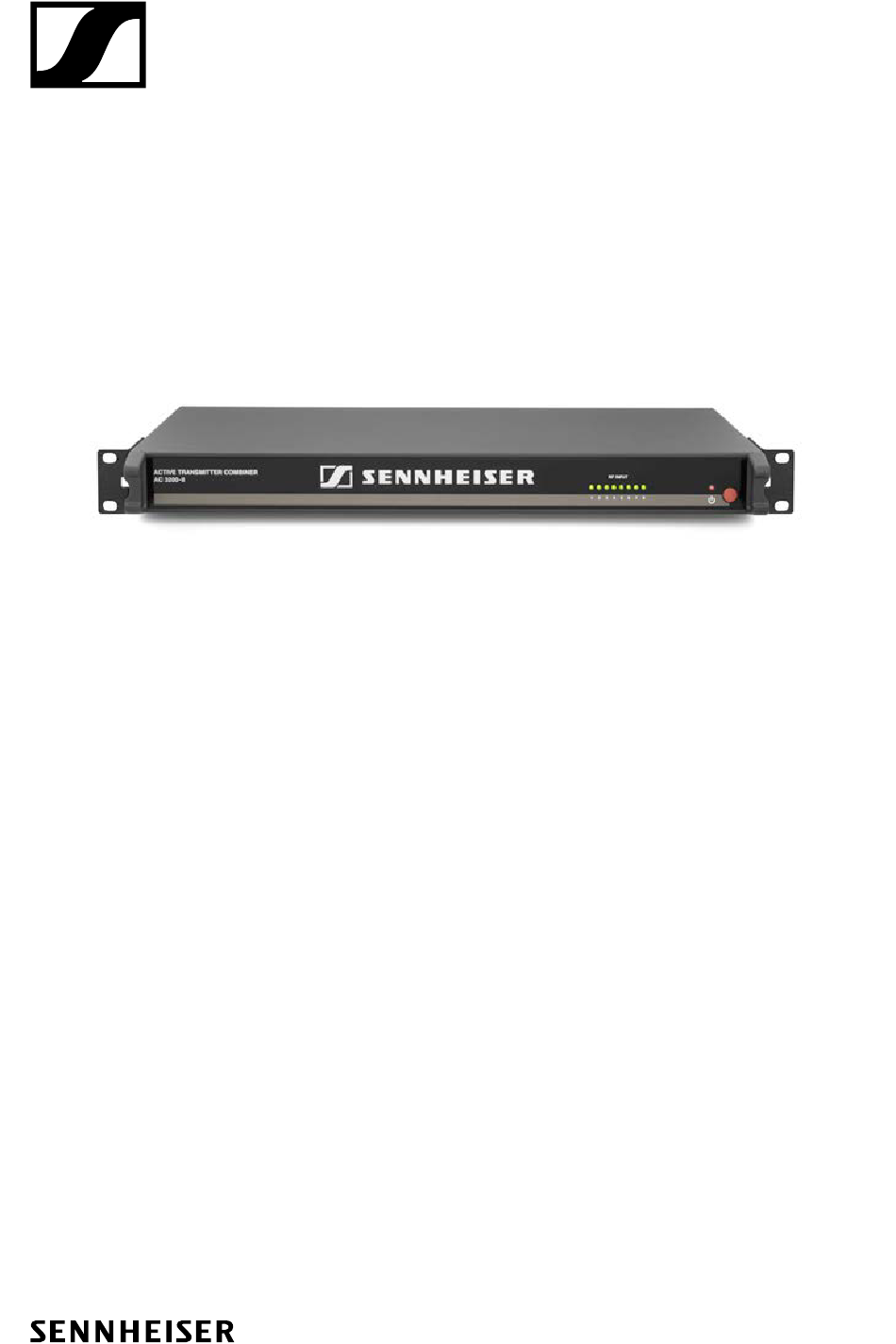

  • Seite 1 AC 3200-II AC 3200-II High Gain Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    AC 3200-II für den Gebrauch vorbereiten ������������������������������������������������������������8 Geräte anschließen ���������������������������������������������������������������������������������������������������� 10 Antenne anschließen �������������������������������������������������������������������������������������������� 10 Sender an den AC 3200-II anschließen ��������������������������������������������������������������� 11 Netzteil anschließen ���������������������������������������������������������������������������������������������� 11 AC 3200-II ein- und ausschalten������������������������������������������������������������������������������ 12 Empfehlungen und Tipps für eine optimale Übertragung �������������������������������� 12 AC 3200-II reinigen und pflegen ������������������������������������������������������������������������������...
  • Seite 3: Wichtige Sicherheitshinweise

    15� Verwenden Sie nur das mitgelieferte Netzteil� 16� WARNUNG: Setzen Sie das Produkt weder Spritz- noch Tropfwasser aus� Stellen Sie keine mit Wasser gefüllten Gegenstände wie Blumenvasen auf das Produkt� Es besteht die Gefahr eines Brandes oder Stromschlags� 4 | AC 3200-II...
  • Seite 4: Bestimmungsgemäßer Gebrauch

    Sennheiser übernimmt keine Haftung bei Missbrauch oder nicht ordnungs- gemäßem Gebrauch des Produkts sowie der Zusatzgeräte/Zubehörteile� Active Transmitter Combiner 8:1 AC 3200-II An den AC 3200-II können Sie bis zu 8 Wireless-Monitoring-Sender der Marke Sennheiser anschließen� Passende Sender finden Sie unter www�sennheiser�de auf der Produktseite des AC 3200-II�...
  • Seite 5: Lieferumfang

    Lieferumfang Lieferumfang Active Transmitter Combiner 8:1 AC 3200-II Netzteil NT 12-125D Netzkabel (EU/UK/US) selbstklebende Gerätefüße Bedienungsanleitung Anschluss-Schema Das folgende Anschluss-Schema illustriert eine Acht-Kanal-Anlage mit nur einer Antenne� AC 3200-II RF OUTPUT Stationäre Sender RF INPUTS RF OUTPUTS 6 | AC 3200-II...
  • Seite 6: Produktübersicht

    Produktübersicht Produktübersicht Montagewinkel Lüftungsöffnungen (seitlich) 8 LEDs: Betriebsanzeigen der HF-Eingänge Ein-/Ausschalter DC-Eingangsbuchse zum Anschluss des Netzteils NT 12-125D 8 HF-Eingänge RF IN 1 RF IN 8 zum Anschluss der Sender NC-Buchse für Antennenausgang AC 3200-II | 7...
  • Seite 7: Ac 3200-Ii In Betrieb Nehmen

    AC 3200-II in Betrieb nehmen AC 3200-II in Betrieb nehmen AC 3200-II für den Gebrauch vorbereiten Sie können den AC 3200-II entweder auf einer ebenen Fläche aufstellen oder in ein Rack montieren� Gerät aufstellen VORSICHT GEFAHR VON GERÄTESCHÄDEN DURCH HITZE Der AC 3200-II sowie die angeschlossenen Sender entwickeln im Betrieb er- hebliche Abwärme�...
  • Seite 8: Rackmontage

    AC 3200-II in Betrieb nehmen Reinigen Sie an der Unterseite des AC 3200-II die Stellen, an denen Sie die Gerätefüße aufkleben möchten� Kleben Sie die Gerätefüße wie nebenstehend abgebildet fest� Stellen Sie den AC 3200-II auf ei- ner ebenen, waagerechten Fläche auf�...
  • Seite 9: Geräte Anschließen

    AC 3200-II zu kaskadieren oder andere Active Combiner mit dem AC 3200-II zu verbinden� Schließen Sie den AC 3200-II niemals an andere Active Combiner an� Schließen Sie an den Ausgang des AC 3200-II ausschließlich geeignete An- tennen an�...
  • Seite 10: Sender An Den Ac 3200-Ii Anschließen

    Geräte anschließen Sender an den AC 3200-II anschließen Um einen Sender anzuschließen: Verbinden Sie das BNC-Kabel des Senders mit einem der acht HF-Eingänge RF IN 1 RF IN 8 � Netzteil anschließen Verbinden Sie das Netzkabel (je nach Region EU-, UK- oder US-Version) mit der Eingangsbuchse am Netzteil NT 12-125D�...
  • Seite 11: Ac 3200-Ii Ein- Und Ausschalten

    Der AC 3200-II schaltet sich aus, die LED erlischt� Nach dem Ausschalten befindet sich der AC 3200-II im Stand- by-Modus� Um das Gerät und das Netzteil NT 12-125D vom Stromnetz zu trennen, ziehen Sie den Netzstecker des Netzteils� HF-Anzeige Als zusätzliche Kontrolle verfügt der AC 3200-II über 8 LEDs...
  • Seite 12: Ac 3200-Ii Reinigen Und Pflegen

    AC 3200-II reinigen und pflegen AC 3200-II reinigen und pflegen VORSICHT FLÜSSIGKEIT KANN DIE ELEKTRONIK DES GERÄTS ZERSTÖREN Sie kann in das Gehäuse des Geräts eindringen und einen Kurzschluss in der Elektronik verursachen� Halten Sie Flüssigkeiten jeglicher Art von dem Gerät fern�...
  • Seite 13 Multikanalbetrieb auf intermodulationsfreie Frequenzen ein� Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Anlage Probleme auftreten, die nicht in der Tabelle stehen, oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen� Den Partner Ihres Landes finden Sie auf www�sennheiser�com unter „Service &...
  • Seite 14: Technische Daten

    Technische Daten Technische Daten AC 3200-II AC 3200-II High Gain Frequenzbereich 500 bis 870 MHz Verteildämpfung 0 dB (±1 dB) +3 dB (±1 dB) HF-Eingangsleistung max� 100 mW Eingänge geschützt bis max� 250 mW Impedanz 50 Ω Spannungsversorgung 12 V ⎓...
  • Seite 15: Herstellererklärungen

    Herstellererklärungen Herstellererklärungen Garantie Sennheiser electronic GmbH & Co� KG übernimmt für dieses Produkt eine Ga- rantie von 24 Monaten� Die aktuell geltenden Garantiebedingungen können Sie über das Internet www�sennheiser�com oder Ihren Sennheiser-Partner beziehen� In Übereinstimmung mit den folgenden Anforderungen •...
  • Seite 16 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com Printed in Germany, Publ. 08/19, 538976/A05...
