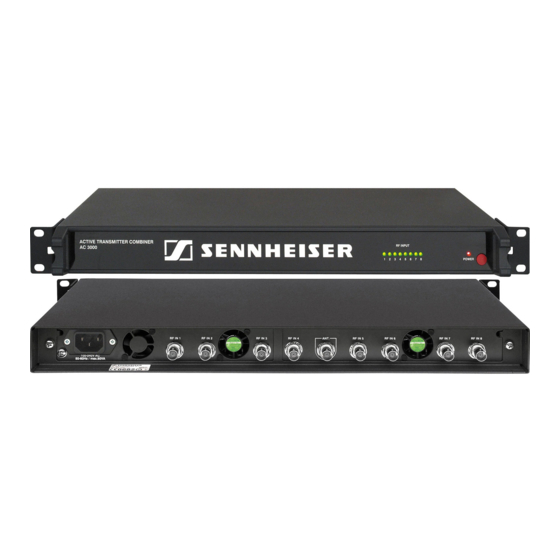

- Seite 1 Active Transmitter Combiner 8:1 AC 3000 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing...
- Seite 2 Bedienungsanleitung.......................3 Instructions for use ....................... 13 Notice d’emploi ......................23 Istruzioni per l’uso......................33 Instrucciones para el uso..................... 43 Gebruiksaanwijzing...................... 53...
-
Seite 3: Ac 3000
Active Transmitter Combiner 8:1 AC 3000 Bedienungsanleitung... -
Seite 4: Inhaltsverzeichnis
Inhalt AC 3000 ..................3 Active Transmitter Combiner 8:1 ........... 3 Inhalt ................... 4 Sicherheitshinweise ..............5 Lieferumfang ................7 Bedienelemente ................. 7 Anschluss-Schema ..............8 Inbetriebnahme ................. 8 Bedienen ................... 10 Störungen beheben ..............10 Zubehör ..................11 Technische Daten ..............11 Garantie .................. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Gefahr! Durch Überhitzung oder Überspannung (z. B. Blitzschlag in das Stromnetz) können sich Geräte entzünden! Stellen Sie das Gerät stets an einem gut belüfteten Ort auf! Stellen Sie unbedingt sicher, dass die Luft durch die Lüf- tungs-Öffnungen am Gerät frei zirkulieren kann! Stapeln Sie niemals mehr als zwei Transmitter Combiner übereinander! Stellen Sie das Gerät fern von Wärmequellen auf und stellen Sie es niemals direkt in die Sonne! (siehe auch Seite 7) Ver-... - Seite 6 Achtung! Wenn Flüssigkeiten oder elektrisch leitfähige Teile in das Geräteinnere oder an die Anschlussbuchsen gelangen, kann das zu einem Kurzschluss führen, der das Gerät zerstört! Halten Sie daher Flüssigkeiten und elektrisch leitfähige Kleinteile vom Gerät fern! Zum Reinigen wischen Sie das Gerät hin und wieder mit einem leicht feuchten Tuch ab.
-
Seite 7: Lieferumfang
Lieferumfang 1 Active Transmitter Combiner 8:1 1 Netzkabel 1 Rackmontagesatz 4 selbstklebende Gerätefüße 1 Bedienungsanleitung Sie benötigen noch BNC-Kabel zum Verbinden der Sender mit dem Transmitter Combiner sowie zum Anschließen der Antenne, sowie eine Antenne (Richtantenne A 2003 UHF oder Rundstrahl-Antenne A 1031 U) und bis zu acht Sender SR 3054 oder vier Doppelsender SR 3056. -
Seite 8: Anschluss-Schema
Anschluss-Schema Das folgende Anschluss-Schema illustriert die Versorgung einer Acht-Kanal-Anlage mit nur einer Antenne. Inbetriebnahme Gerät aufstellen Stellen Sie den Active Transmitter Combiner auf einer ebenen, waagerechten Fläche so auf, dass er nicht herun- terfallen kann oder montieren Sie ihn in einem 19"-Rack. Warnung! Der Transmitter Combiner sowie die angeschlossenen Sender entwickeln im Betrieb erhebliche Abwärme! - Seite 9 Antenne anschließen Sie können eine Richtantenne A 2003 UHF oder eine Rund- strahl-Antenne A 1031 U anschließen. Diese Antenne über- trägt die Signale aller angeschlossenen Sender. Beim Kom- binieren der Signale auf einen Antennenausgang entstehen keine Verteil-Verluste. Schließen Sie die Antenne an die BNC-Buchse für den ´...
-
Seite 10: Bedienen
POWER · POWER ³ erneut. Die LED erlischt. HF-Anzeige Als zusätzliche Kontrolle verfügt der AC 3000 über 8 LEDs . Diese zeigen je Kanal an, ob Sendeleistung abge- geben wird. Störungen beheben Die LED POWER ³ leuchtet nicht - Das Gerät hat keinen Strom Überprüfen Sie, ob der Combiner an das Stromnetz ange-... -
Seite 11: Zubehör
Zubehör Für Ihren Active Transmitter Combiner erhalten Sie bei Sennheiser folgendes Zubehör: A 2003 UHF Passive Richtantenne Art.-Nr. 03658 A 1031 U Passive Rundstrahlantenne Art.-Nr. 04645 GZL 1019 A1 Koaxialkabel mit BNC-Steckern, Länge 1 m Art.-Nr. 02324 GZL 1019 A5 Koaxialkabel mit BNC-Steckern, Länge 5 m... -
Seite 12: Garantie
Einzelfall konkret von Ihrer Nutzungsintensität abhängt. Die Garantie-Zeit beginnt ab Kaufdatum. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diese Nachweise, die der zuständige Sennheiser-Service-Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig ausgeführt. Die Garantieleistungen bestehen nach unserer Wahl in der unent- geltlichen Beseitigung von Material- oder Herstellungsfehlern durch Reparatur, Tausch von Teilen oder des kompletten Geräts. - Seite 13 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 10/04 93908 / A02...
