1MRS758902 A
SMU615
Installations-Handbuch
B
A070581 V4 DE

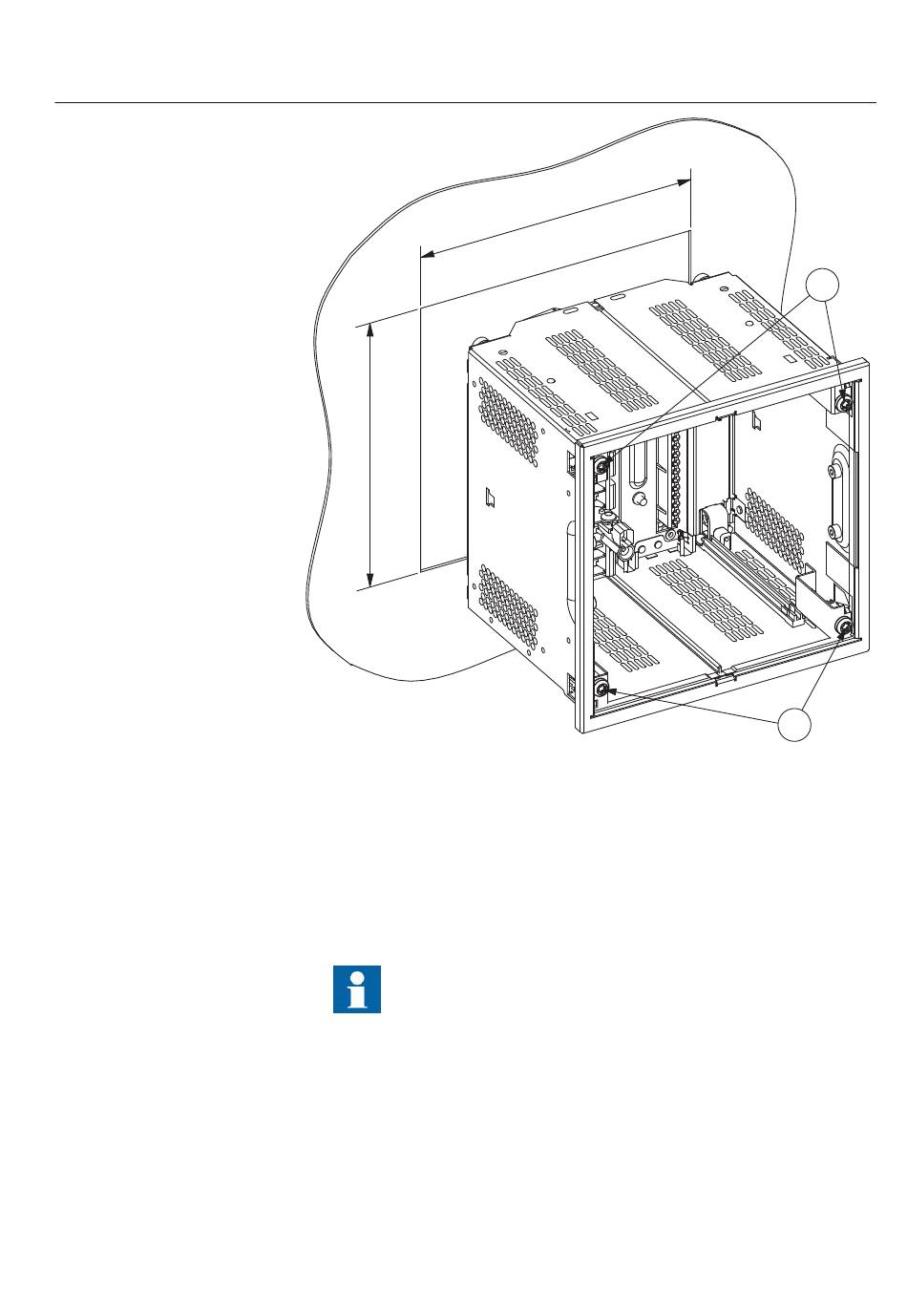

Abb. 8:
Einbaumontage des Gehäuses im Einbauausschnitt
A 165,5 ±1 mm 1 M5 Befestigungsschrauben
B 161,5 ±1 mm
3.
Ziehen Sie die M5 Schrauben (T25) fest.
Die Befestigungsschrauben sollten mit einem
Anzugsdrehmoment von 0,7 bis 1 Nm festgezogen werden.
A
Abschnitt 4
Montieren
1
1
19
