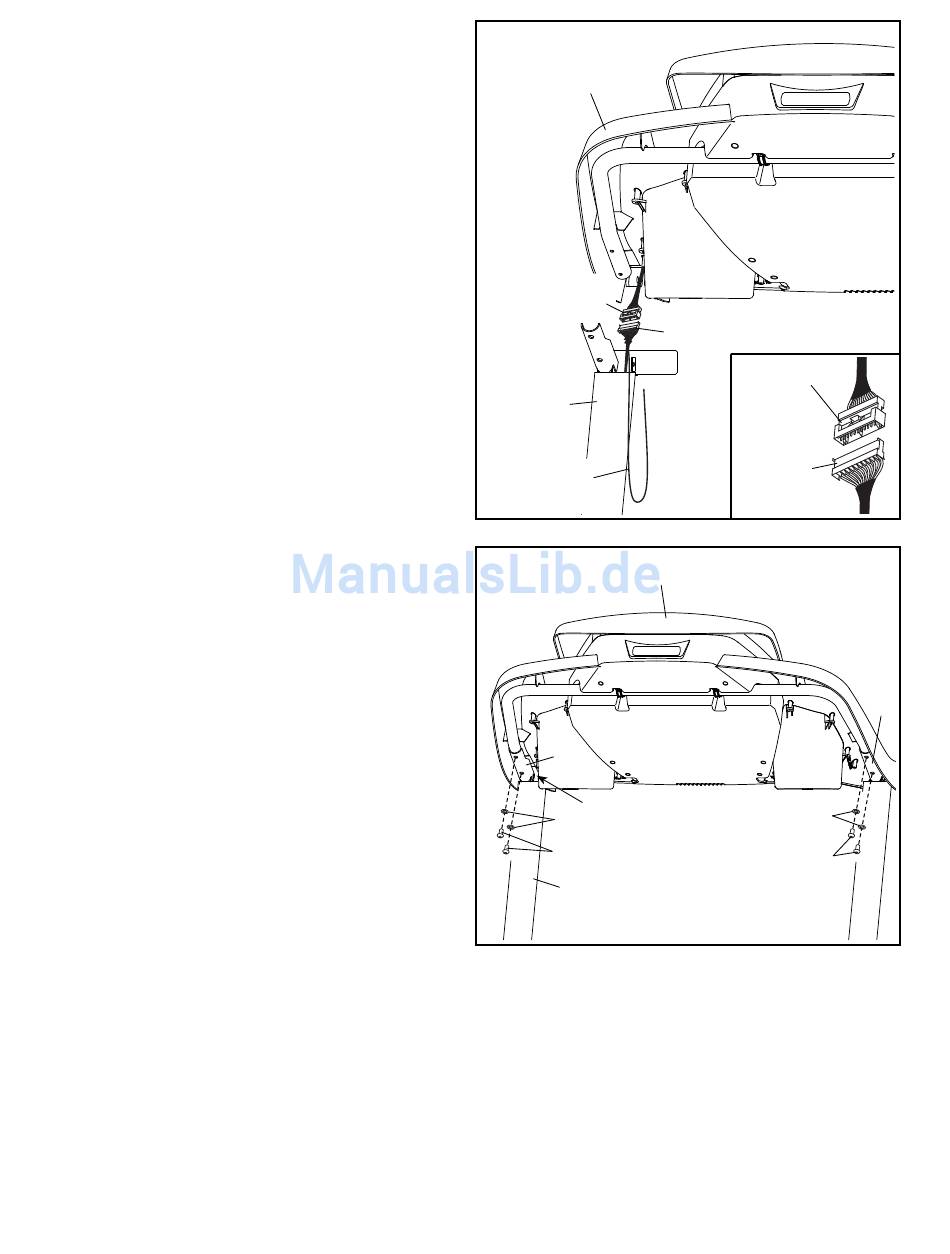

8. Eine zweite Person soll nun den Konsolenaufbau
an den rechten Haltegriff (84) und an den linken
Haltegriff (nicht abgebildet) hinhalten.
Siehe Detailzeichnung. Verbinden Sie den
Pfostendraht (81) mit dem Computerdraht.
Die Verbindungsstücke sollten sich leicht
ineinander schieben lassen und ein-
schnappen. Sollte das nicht der Fall sein,
drehen Sie eines der Anschlussteile um und
versuchen Sie es noch einmal. FALLS SIE
DIE ANSCHLUSSTEILE NICHT RICHTIG
EINKLINKEN, KANN DIE KONSOLE BEIM
EINSCHALTEN BESCHÄDIGT WER-
DEN. Anschließend entfernen Sie die
Kabelbefestigung vom Pfostendraht.
9. Legen Sie den Konsolenaufbau auf den rech-
ten und linken Haltegriff (84, 85). Achten Sie
darauf, keine Drähte abzuklemmen. Schieben
Sie jeglichen Überschuss von Pfostendraht (81)
in den rechten Pfosten (90) hinein.
Befestigen Sie den Konsolenaufbau an den
Klammern auf den Haltegriffen (84, 85).
Verwenden Sie dazu die vier 1/4" x 1/2"
Schrauben (2), die Sie in Schritt 7 entfernt
haben, und vier 1/4" Zahnscheiben (26). Ziehen
Sie die Schrauben noch nicht fest.
8
Konsolenaufbau
Computerdraht
84
Kabel-
befestigung
9
Konsolenaufbau
84
81
26
2
90
11
81
Computerdraht
81
26
2
85
