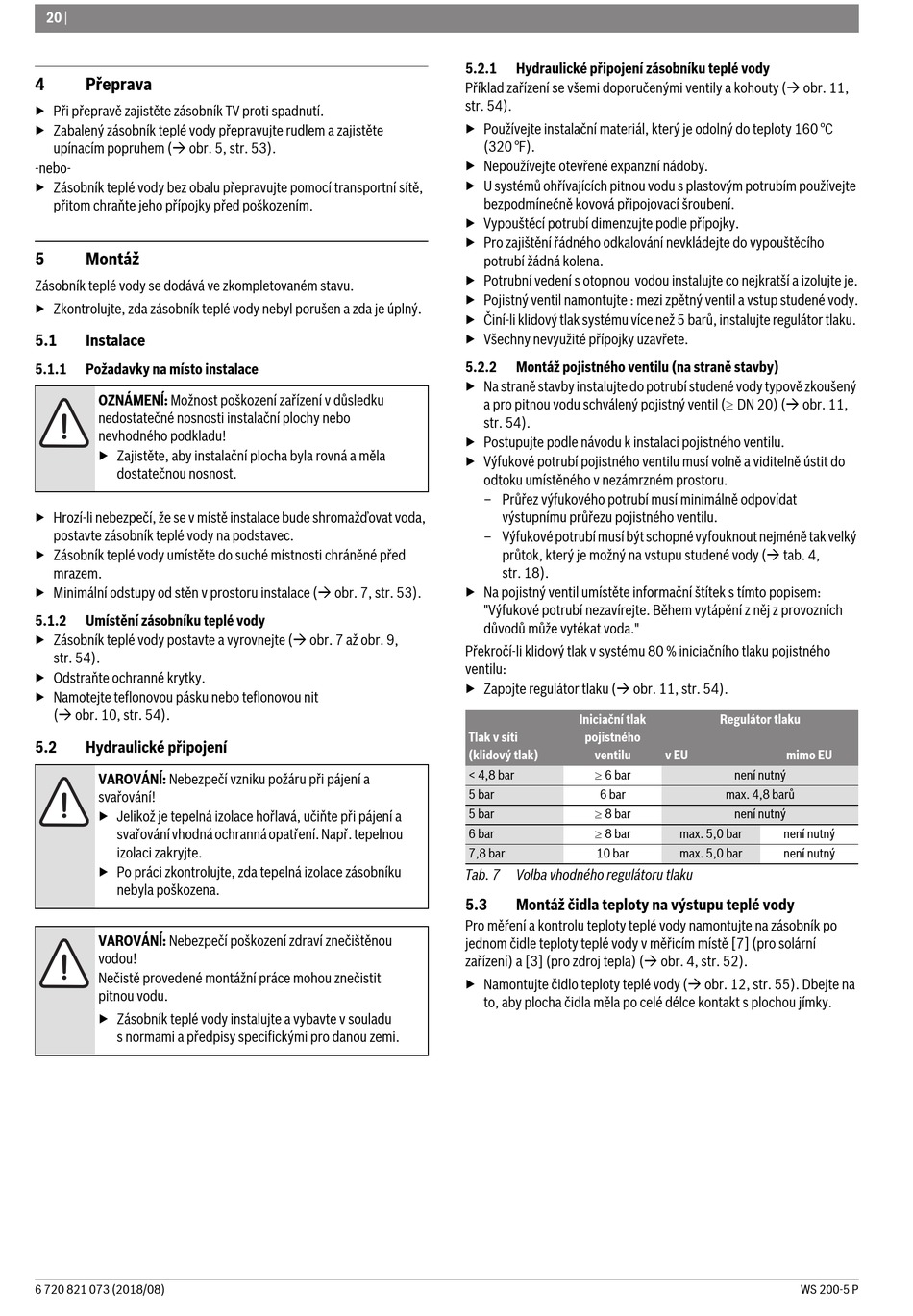

20 | Přeprava
4 Přeprava
▶ Při přepravě zajistěte zásobník TV proti spadnutí.
▶ Zabalený zásobník teplé vody přepravujte rudlem a zajistěte
upínacím popruhem ( obr. 5, str. 53).
-nebo-
▶ Zásobník teplé vody bez obalu přepravujte pomocí transportní sítě,
přitom chraňte jeho přípojky před poškozením.
5 Montáž
Zásobník teplé vody se dodává ve zkompletovaném stavu.
▶ Zkontrolujte, zda zásobník teplé vody nebyl porušen a zda je úplný.
5.1

Instalace

5.1.1 Požadavky na místo instalace
OZNÁMENĺ: Možnost poškození zařízení v důsledku
nedostatečné nosnosti instalační plochy nebo
nevhodného podkladu!
▶ Zajistěte, aby instalační plocha byla rovná a měla
dostatečnou nosnost.
▶ Hrozí-li nebezpečí, že se v místě instalace bude shromažďovat voda,
postavte zásobník teplé vody na podstavec.
▶ Zásobník teplé vody umístěte do suché místnosti chráněné před
mrazem.
▶ Minimální odstupy od stěn v prostoru instalace ( obr. 7, str. 53).
5.1.2 Umístění zásobníku teplé vody
▶ Zásobník teplé vody postavte a vyrovnejte ( obr. 7 až obr. 9,
str. 54).
▶ Odstraňte ochranné krytky.
▶ Namotejte teflonovou pásku nebo teflonovou nit
( obr. 10, str. 54).
5.2 Hydraulické připojení
VAROVÁNĺ: Nebezpečí vzniku požáru při pájení a
svařování!
▶ Jelikož je tepelná izolace hořlavá, učiňte při pájení a
svařování vhodná ochranná opatření. Např. tepelnou
izolaci zakryjte.
▶ Po práci zkontrolujte, zda tepelná izolace zásobníku
nebyla poškozena.
VAROVÁNĺ: Nebezpečí poškození zdraví znečištěnou
vodou!
Nečistě provedené montážní práce mohou znečistit
pitnou vodu.
▶ Zásobník teplé vody instalujte a vybavte v souladu
s normami a předpisy specifickými pro danou zemi.
6 720 821 073 (2018/08)
5.2.1 Hydraulické připojení zásobníku teplé vody
Příklad zařízení se všemi doporučenými ventily a kohouty ( obr. 11,
str. 54).
▶ Používejte instalační materiál, který je odolný do teploty 160 °C
(320 °F).
▶ Nepoužívejte otevřené expanzní nádoby.
▶ U systémů ohřívajících pitnou vodu s plastovým potrubím používejte
bezpodmínečně kovová připojovací šroubení.
▶ Vypouštěcí potrubí dimenzujte podle přípojky.
▶ Pro zajištění řádného odkalování nevkládejte do vypouštěcího
potrubí žádná kolena.
▶ Potrubní vedení s otopnou vodou instalujte co nejkratší a izolujte je.
▶ Pojistný ventil namontujte : mezi zpětný ventil a vstup studené vody.
▶ Činí-li klidový tlak systému více než 5 barů, instalujte regulátor tlaku.
▶ Všechny nevyužité přípojky uzavřete.
5.2.2 Montáž pojistného ventilu (na straně stavby)
▶ Na straně stavby instalujte do potrubí studené vody typově zkoušený
a pro pitnou vodu schválený pojistný ventil (DN 20) ( obr. 11,
str. 54).
▶ Postupujte podle návodu k instalaci pojistného ventilu.
▶ Výfukové potrubí pojistného ventilu musí volně a viditelně ústit do
odtoku umístěného v nezámrzném prostoru.
– Průřez výfukového potrubí musí minimálně odpovídat
výstupnímu průřezu pojistného ventilu.
– Výfukové potrubí musí být schopné vyfouknout nejméně tak velký
průtok, který je možný na vstupu studené vody ( tab. 4,
str. 18).
▶ Na pojistný ventil umístěte informační štítek s tímto popisem:
"Výfukové potrubí nezavírejte. Během vytápění z něj z provozních
důvodů může vytékat voda."
Překročí-li klidový tlak v systému 80 % iniciačního tlaku pojistného
ventilu:
▶ Zapojte regulátor tlaku ( obr. 11, str. 54).
Iniciační tlak
Tlak v síti pojistného
(klidový tlak) ventilu
6 bar
< 4,8 bar
5 bar 6 bar
8 bar
5 bar
8 bar
6 bar
7,8 bar 10 bar
Tab. 7 Volba vhodného regulátoru tlaku
5.3 Montáž čidla teploty na výstupu teplé vody
Pro měření a kontrolu teploty teplé vody namontujte na zásobník po
jednom čidle teploty teplé vody v měřicím místě [7] (pro solární
zařízení) a [3] (pro zdroj tepla) ( obr. 4, str. 52).
▶ Namontujte čidlo teploty teplé vody ( obr. 12, str. 55). Dbejte na
to, aby plocha čidla měla po celé délce kontakt s plochou jímky.
Regulátor tlaku
v EU mimo EU
není nutný
max. 4,8 barů
není nutný
max. 5,0 bar není nutný
max. 5,0 bar není nutný
WS 200-5 P
