Übersicht Anordnung Lichtleiter bei ORS rechts
und NAG links



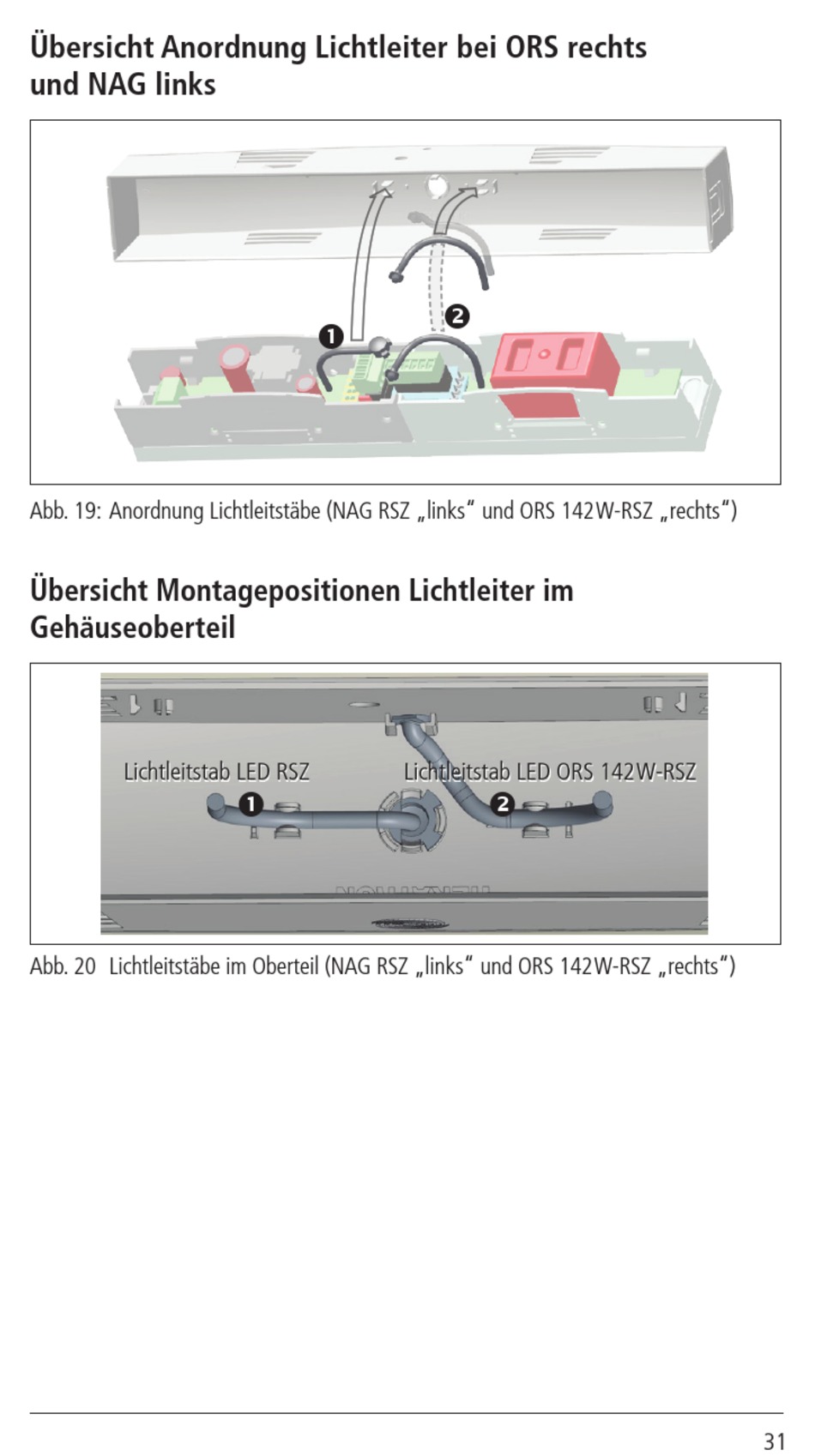

Abb. 19: Anordnung Lichtleitstäbe (NAG RSZ „links" und ORS 142 W-RSZ „rechts")
Übersicht Montagepositionen Lichtleiter im
Gehäuseoberteil
Lichtleitstab LED RSZ Lichtleitstab LED ORS 142 W-RSZ
 
Abb. 20 Lichtleitstäbe im Oberteil (NAG RSZ „links" und ORS 142 W-RSZ „rechts")
