Abb. 3

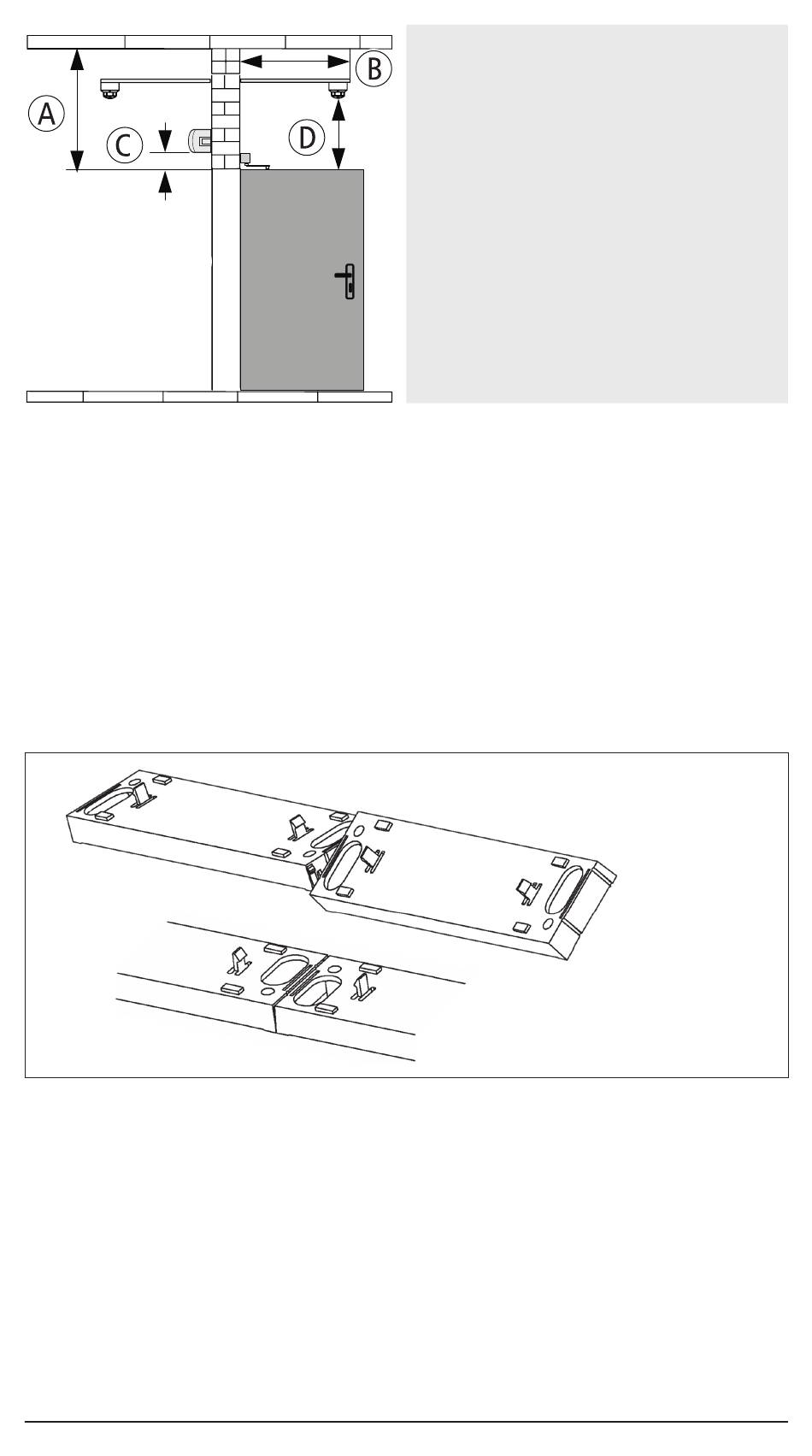

5.1.2 Zusammensetzen der Kabelleisten

Die Komponenten müssen mit den Kabelleisten montiert werden.
1. Die Seiten mit den hakenförmigen Nasen so gegeneinander
halten, dass die Nasen jeweils in den Schlitz auf der Gegen-
seite eingreifen und drehen, bis beide Teile ineinanderrasten
und fluchten.
2. NAG RSZ und Rauchschalter ORS 142 W-RSZ auf die Kabel-
leisten einrasten.
3. NAG RSZ und ORS 142 W-RSZ mittels Leiterplatte VAP 01
miteinander verbinden. Blaues Anschlusskabel in Klemmen-
kontakt 2 auf Klemme 3 einführen (siehe Abb. 7 auf Seite
18).
14
2 Decken- oder Kragarm-
rauchschalter und 1 Sturz-
rauchschalter/RSZ Kompakt
► Deckenhöhe über 5 m
A ≥ 5 m
B = 0,5 m
C ≤ 7 cm
D ≥ 3,5 m
Abb. 4
