Gardena smart Irrigation Control Betriebsanleitung Seite 7

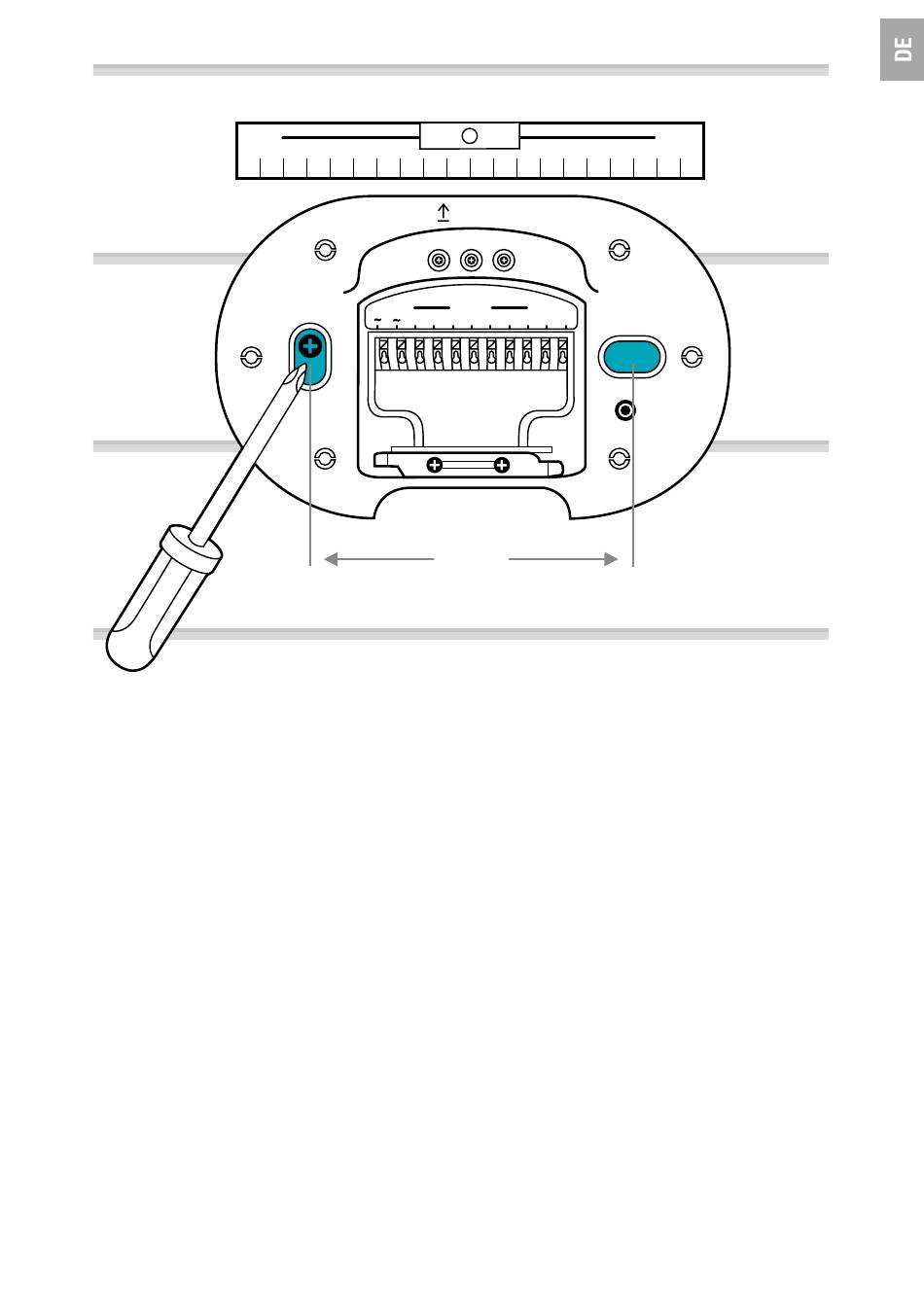

2. Markieren Sie die Positionen der Bohrungen. Halten Sie dazu die
Bewässerungssteuerung an die Wand, bringen diese ins Lot und
markieren Sie 2 Löcher im Abstand von 120 mm.
3. Bohren Sie die Löcher und montieren Sie die Bewässerungssteuerung
mit den 2 mitgelieferten Dübeln und Schrauben an die Wand.
HINWEIS:
Die Kabel müssen nach unten herausgeführt werden!
Beachten Sie besonders bei der Erstmontage die Kabellängen.
Falls Sie mehrere Bewässerungssteuerungen montieren wollen, beträgt der
Abstand der Bohrungen übereinander 150 mm.
Aufgrund der Kabelführung können bis zu 3 Bewässerungssteuerungen
übereinander montiert werden.
TOP
S/N: 00000000
24 VAC VALVES MASTER
1 2 3 4 5 6 C C M
120 mm
RESET 5s
7
