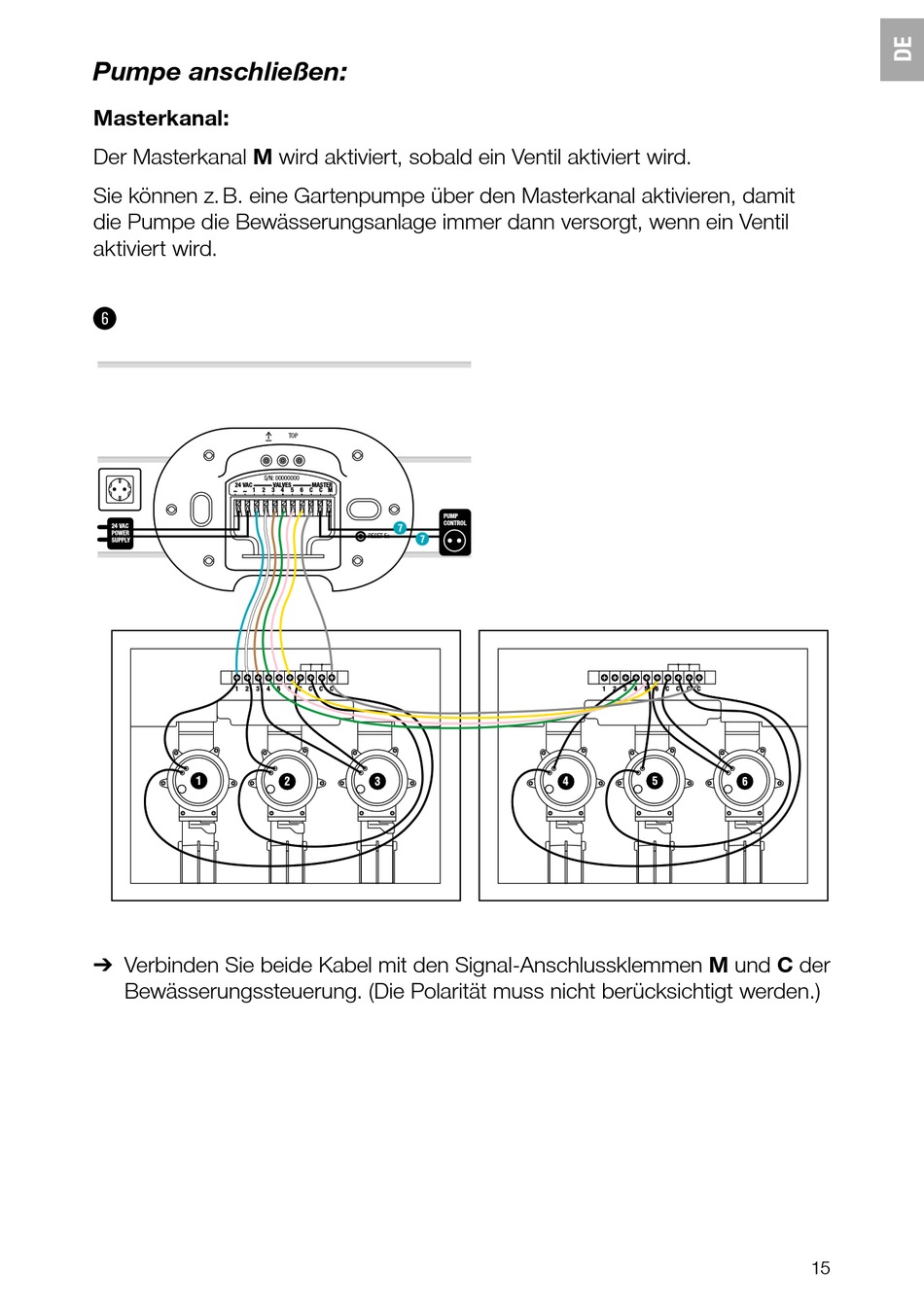

Pumpe anschließen:
Masterkanal:
Der Masterkanal M wird aktiviert, sobald ein Ventil aktiviert wird.
Sie können z. B. eine Gartenpumpe über den Masterkanal aktivieren, damit
die Pumpe die Bewässerungsanlage immer dann versorgt, wenn ein Ventil
aktiviert wird.
&
S/N: 00000000
24 VAC
1 2
24 VAC
POWER
SUPPLY
1 2 3 4 5 6 C C C C
V Verbinden Sie beide Kabel mit den Signal-Anschlussklemmen M und C der
Bewässerungssteuerung. (Die Polarität muss nicht berücksichtigt werden.)
TOP
VALVES MASTER
3 4 5 6 C C M
PUMP
CONTROL
RESET 5s
1 2 3 4 5 6 C C C C
15
