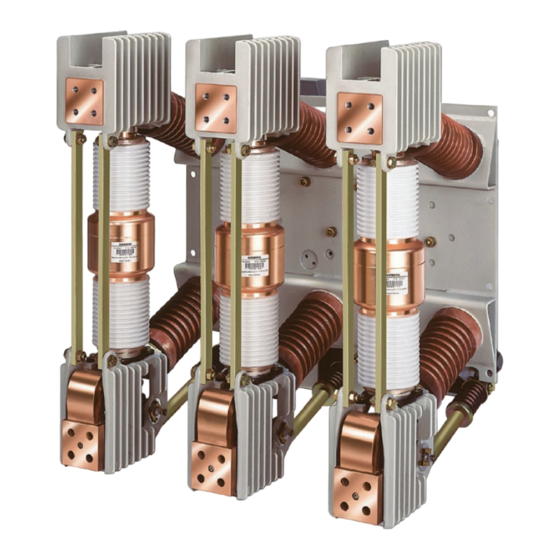

- Seite 1 3AH4 Vakuum-Leistungsschalter 3AH41, 3AH42 und 3AH43 BETRIEBSANLEITUNG Bestell-Nr.: 9229 9862 100 0D Bestellort: IC LMV MV C S AG 06.2012 de © Siemens AG 1996. Alle Rechte vorbehalten.
-
Seite 2: Zu Ihrer Sicherheit
Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstung. • Schulung in Erster Hilfe. Produkthaftung Hinweis Produkthaftungsansprüche bleiben nur erhalten, wenn der Austausch der erwor- benen Ersatzteile von Personal durchgeführt wird, das von Siemens geschult und zertifiziert ist. 9229 9862 100 0D 2012-06-22... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ............................2 Transport, Lagerung und Verpackung ..................... 5 Transport ................................5 Auspacken (I) ..............................6 Auspacken (II) ..............................10 Wiederverwendung der Transporteinheit ......................13 Lagerung ................................13 Allgemeines ............................... 15 Anwendungsbereiche ............................15 Normen ................................16 Bauartzulassung nach der Röntgenverordnung .................... - Seite 4 Leerseite 9229 9862 100 0D 2012-06-22...
-
Seite 5: Transport, Lagerung Und Verpackung
Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung Transport WARNUNG Hohes Transportgewicht Transporteinheit kann herunterfallen und Anschlagmittel können reißen. Hebezeug, Transport- und Anschlagmittel entsprechend den Anforderungen und der Belastbarkeit einsetzen. Transportsymbole beachten. Transportgewicht Das Gewicht der Transporteinheit ist den Lieferunterlagen zu entnehmen. Hinweis Stapelhöhe beachten Für den Transport dürfen nicht mehr als 3 baugleiche Transporteinheiten de-... -
Seite 6: Auspacken (I)
Transport, Lagerung und Verpackung Transport mit Verpackung Die Transporteinheit bis zum Montage- oder Lagerort • mit einem Gabelstapler oder • am Kran hängend mit Anschlagmitteln mit einem Spreizwinkel von ca. 60° oder mit Traversen transportieren. Nach Empfang der Lieferung: Transporteinheit prüfen •... - Seite 7 Transport, Lagerung und Verpackung • Kunststoffbandumreifung entfernen. • Klammern aus dem Karton heraushebeln und Karton abheben. Hinweis Bei Schäden wie Brüchen, Rissen, Abplatzungen, Verbiegungen an Metallteilen, Schäden an Steckkontakten, Abrissen oder freiliegenden Leitungen, den Vaku- um-Leistungsschalter nicht mehr einsetzen. Rücksendung in der originalen Transporteinheit (siehe "Wiederverwendung der Transporteinheit", Seite 13).
- Seite 8 Transport, Lagerung und Verpackung Hinweis Beim Befestigen der Augenschrauben an den Polköpfen darauf achten, dass die Kontaktflächen nicht beschädigt werden. Fig. 6 Spanngurte entfernen Fig. 7 Augenschrauben eindrehen und Vakuum- Leistungsschalter anheben Transport ohne Palette • Alle Spanngurte und Befestigungshölzer entfernen. •...
- Seite 9 Transport, Lagerung und Verpackung Fig. 8 Kanthölzer auflegen und Vakuum-Leistungs- Fig. 9 Transport ohne Palette schalter absetzen • Vakuum-Leistungsschalter auf den Kanthölzern absetzen. • Weitere Anschlagmittel in die Transportbohrungen einhängen. • Transport an den Einbauort oder am Kran hängend für weitere Arbeitsschritte. 9229 9862 100 0D 2012-06-22...
-
Seite 10: Auspacken (Ii)
Transport, Lagerung und Verpackung Auspacken (II) Arbeitsmittel Erforderliches Werkzeug: Schraubendreher Messer/Schere Hebemittel mit Hebegeschirr. Hinweis Bei Schäden wie Brüchen, Rissen, Abplatzungen, Verbiegungen an Metallteilen, Schäden an Steckkontakten, Abrissen oder freiliegenden Leitungen, den Vaku- um-Leistungsschalter nicht mehr einsetzen. Rücksendung in der originalen Transporteinheit (siehe "Wiederverwendung der Transporteinheit", Seite 13). - Seite 11 Transport, Lagerung und Verpackung Fig. 12 Auflagen entfernen Fig. 13 Seitenwände abnehmen • Alle Schrauben der Seitenwände herausschrauben. • Auflagen aus der Transporteinheit herausnehmen. • Seitenwände abnehmen. Fig. 14 Beilagen entnehmen Fig. 15 Folie entfernen • Beilagen entnehmen und auf Beschädigungen prüfen. •...
- Seite 12 Transport, Lagerung und Verpackung VORSICHT Quetschgefahr Wenn der Vakuum-Leistungsschalter herausgehoben wird, können die Hände gequetscht werden. Nicht zwischen Transportkiste und Vakuum-Leistungsschalter fassen. Fig. 16 Herausheben vorbereiten Fig. 17 Herausheben Transport zum Einbauort • Kranhaken an den Transportschrauben und in den Öffnungen am Antriebskas- ten einhängen.
-
Seite 13: Wiederverwendung Der Transporteinheit
Holzkiste wieder verschrauben. • Vor einer Rücksendung an das Werk eine Rückwaren-Nummer bei der zustän- digen Siemens-Vertretung beantragen (siehe auch "Service" auf Seite 59). • Bei einer Rücksendung immer Typ und Fabrikations-Nr. des Vakuum-Leistungs- schalters mit angeben (siehe "Leistungsschild" auf Seite 33). - Seite 14 Transport, Lagerung und Verpackung Leerseite 9229 9862 100 0D 2012-06-22...
-
Seite 15: Allgemeines
Allgemeines Allgemeines WARNUNG Gefährliche elektrische Spannung und mechanische Bewegungen Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile un- ter gefährlicher Spannung und mechanische Teile können sich, auch fern- gesteuert, schnell bewegen. Bei Nichtbeachtung der Warnhinweise können deshalb schwere Körperverlet- zungen oder Sachschäden die Folge sein. Nur entsprechend qualifiziertes Personal darf an diesem Gerät oder in dessen Nähe arbeiten. -
Seite 16: Normen
Allgemeines Normen Die Vakuum-Leistungsschalter 3AH4 entsprechen den Vorschriften: • IEC 62271-1 und • IEC 62271-100. Alle Vakuum-Leistungsschalter 3AH4 erfüllen die Vorschriften für die Leistungs- schalter-Klassen C2, E2 und M2 gemäß IEC 62271-100. Bauartzulassung nach der Röntgenverordnung Die in den Vakuum-Leistungsschaltern eingebauten Vakuum-Schaltröhren sind nach der Röntgenverordnung (RöV) der Bundesrepublik Deutschland bauartzuge- lassen. -
Seite 17: Beschreibung
Beschreibung Beschreibung Aufbau Vakuum- Der Vakuum-Leistungsschalter 3AH4 besteht aus Leistungsschalter • dem Antriebskasten (60.), • den 3 Schalterpolen (19.) mit Vakuum-Schaltröhren (30.), • den Gießharzstützern (16.1 und 16.2) mit Versteifungsstreben (28.) und • den zur Kontaktbetätigung erforderlichen Isolierschaltstangen (48.) mit Kontakt- druckfedern (49.). - Seite 18 Beschreibung Schalterpol Der Schalterpol (19.) des Vakuum-Leistungsschalters 3AH4 besteht aus • dem oberen Schaltröhrenträger (20.) • mit dem oberen Anschluss (27.), • der Vakuum-Schaltröhre (30.), • dem unteren Schaltröhrenträger (40.) mit unterem Anschluss (29.) und der Klemme (29.2) mit Stromband (29.1), •...
-
Seite 19: Öffnung Für Handkurbel
Beschreibung Antriebskasten Im Antriebskasten (60.) sind alle zum Ein- und Ausschalten des Vakuum-Leistungs- schalters erforderlichen elektrischen und mechanischen Bauelemente unterge- bracht. Isolierschaltstangen (48.) übertragen die Schaltbewegung zu den Schalterpolen. Der Antriebskasten ist durch die abnehmbare Abdeckung (60.1) verschlossen. Fig. 21 Bedien- und Anzeigeelemente 50.1 Öffnung für Handkurbel... - Seite 20 Beschreibung Fig. 22 Geöffneter Antriebskasten 50.2 Getriebe Antriebskasten 50.4 Motor M1 Stoßdämpfer 50.4.1 Positionsschalter Einschaltfeder 50.5 Handkurbelkupplung Schalterwelle Leistungsschild Ausschaltfeder 53.1 Einschaltmagnet Y9 Einschaltdämpfung 54.1 Arbeitsstromauslöser Y1 Hilfsschalter S1 54.2 Arbeitsstromauslöser Y2 68.1 Schaltstange (für Hilfsschalter S1) 54.3 Wandlerstromauslöser Y4 68.7 Niederspannungsschnittstelle X0 54.4...
- Seite 21 Zusätzlich zum serienmäßigen Arbeitsstromauslöser (Y1) kann der Vakuum-Leis- tungsschalter mit maximal 2 Auslösern vom Typ 3AX11 bestückt werden. Die zulässigen Kombinationsmöglichkeiten der zusätzlichen Ausstattungen sowie besondere Ausführungen sind dem Katalog HG11 zu entnehmen oder bei der zu- ständigen Siemens-Vertretung zu erfragen. 9229 9862 100 0D 2012-06-22...
- Seite 22 Beschreibung Motor (M1) Der Motor läuft nach Anlegen der Versorgungsspannung bei entspannter Einschaltfeder sofort an und wird nach erfolgtem Spannvorgang automatisch intern abgeschal- tet. Leistungsaufnahme, maximal: • bei Gleichspannung ca. 750 W • bei Wechselspannung 1400 W. Der Motor arbeitet in der kurzen Spannzeit zeitweise im Überlastbereich.
- Seite 23 Beschreibung Einschaltmagnet (Y9) 3AY1510 Der Einschaltmagnet Y9 entklinkt die gespannte Ein- schaltfeder und schaltet den Vakuum-Leistungsschalter auf elektrischem Weg ein. Er ist für Gleich- oder Wechselspannung lieferbar. Der Einschaltmagnet Y9 ist nicht für Dauerbetrieb aus- gelegt und wird schalterintern automatisch abgeschaltet. Die Versorgungsspannung des Betreibers darf -15 % bis +10 % von der Bemessungs-Versorgungsspannung des Vakuum-Leistungsschalters abweichen.
- Seite 24 Beschreibung Hilfsschalter S1 Der Hilfsschalter S1 kann in zwei Ausführungen geliefert werden: Mit jeweils 6 oder 12 Schließern und Öffnern. Bemessungs-Isolationsspannung: 250 V AC/DC Isolationsgruppe: C nach VDE 0110 Dauerstrom: 10 A Einschaltvermögen: 50 A Fig. 28 Hilfsschalter (68.) Ausschaltvermögen AC 40 bis 60 Hz Betriebsspannung Betriebsstrom...
- Seite 25 Beschreibung Positionsschalter S21, S22 Positionsschalter (schalten Motor nach dem Spannen ab) Positionsschalter (öffnet, wenn Ein- schaltfeder gespannt) S41, S42 Positionsschalter (melden Spannzustand) Fig. 30 Positionsschalter (50.4.1) Schalterfallmeldung, Abstellschalter (S6, S7) Beim Ausschalten des Vakuum-Leistungsschalters mit einem elektrischen Auslöser gibt der Positionsschalter S6 einen kurzzeitigen Kontakt.
- Seite 26 Beschreibung Niederspannungsschnittstelle X0, 64-polig Fig. 32 Niederspannungsschnittstelle X0 Fig. 33 Klemmenleiste (optional) Für den Anschluss der Steuerleitung sind die Vakuum-Leistungsschalter in der Standardausführung mit einer 64-poligen Niederspannungsschnittstelle X0 (68.7) ausgerüstet. Der 64-polige Stecker (68.7.1), für den externen Anschluss, ist für den Crimpan- schluss von Steuerleitungen mit einem Nennquerschnitt von 1,5 mm geeignet.
- Seite 27 Beschreibung Als zweiter Auslöser kann ein weiterer Arbeitsstrom-, Wandlerstrom-, Unterspan- nungs- oder Schnellauslöser eingebaut werden. 2. Arbeitsstromauslöser (Y2) 3AX1101 Der zweite Arbeitsstromauslöser Y2 wird eingebaut, wenn mehr als ein Arbeitsstromauslöser benötigt wird. Bei dieser Ausführung wird der elektrische Ausschaltbe- fehl mittels eines Magnetankers durch Entklinken eines Kraftspeichers auf die "AUS"-Verklinkung weitergege- ben und damit der Vakuum-Leistungsschalter ausge- schaltet.
- Seite 28 Beschreibung Unterspannungsauslöser (Y7) 3AX1103 Hinweis Der Unterspannungsauslöser Y7 darf nur mit dem beigefügten Vorwiderstand R1 betrieben werden. Hinweis Für Schaltungen (mechanisch oder elektrisch) muss der Unterspannungsauslö- ser 3AX1103… an Steuerspannung angeschlossen sein, da sonst keine Ein- schaltung möglich ist. Der Unterspannungsauslöser Y7 hat ein Elektromagnetsystem, das im eingeschal- teten Zustand des Vakuum-Leistungsschalters dauernd an Spannung liegt.
- Seite 29 Beschreibung Heizung (Kondenswasserschutz) Mit der Heizung wird Betauung und Korrosion des Vaku- um-Leistungsschalters eingeschränkt. Die Heizung muss dazu an die Versorgungsspannung (siehe mitgeliefertem Stromlaufplan) angeschlossen werden. Oberflächentemperatur Heizung beträgt maximal 180 °C. Leistungsaufnahme 50 W Fig. 38 Heizung (71.) Elektrische Handeinschaltung/elektr. Verriegelung In der Grundausführung wird der Vakuum-Leistungsschalter bei Vor-Ort-Einschal- tung durch direkte mechanische Entklinkung der Einschaltfeder eingeschaltet.
-
Seite 30: Verriegelungen
Beschreibung Verriegelungen Zum schaltstellungsabhängigen Verriegeln von Vakuum-Leistungsschaltern kön- nen die Federspeicherantriebe des Vakuum-Leistungsschalters mit einer Verriege- lung ausgerüstet werden. Das gilt auch für Vakuum-Leistungsschalter auf Schalterfahrwagen, in Schaltereinschüben oder mit Trennschaltern. Bedingungen Der Vakuum-Leistungsschalter darf nur in Betriebs- oder Trennstellung eingeschal- tet werden können. - Seite 31 Beschreibung Federspeicherauslösung Die Federspeicherauslösung (72.) ist eine Baugruppe, die ein Abziehen des Steckers (68.7.1) am Vakuum-Leistungsschalter im eingeschalteten Zustand ver- hindert. Ruheposition - Schaltstellung EIN Betätigungsposition - Schaltstellung AUS 68.7 Niederspannungsschnittstelle 68.7.1 Stecker Federspeicherauslösung 72.1 Hebel der Federspeicherauslösung Fig. 40 Federspeicherauslösung Der Hebel (72.1) der Federspeicherauslösung am Antriebskasten verriegelt den He- bel des Steckers in Ruheposition (a).
- Seite 32 Beschreibung Ausschaltung mit Vorrang Zum Verriegeln der AUS-Stellung können die Speicherantriebe des Vakuum-Leis- tungsschalters mit einer „Ausschaltung mit Vorrang“ ausgerüstet werden. Das gilt auch für Vakuum-Leistungsschalter auf Schalterfahrwagen, in Schaltereinschüben oder mit Trennschaltern. Ruhelage Position der Freiauslösung / Trip-Free Position Spring-Dump Position Abfrage- oder Betätigungsbauteil (Betätigungskraft mindestens 70 N) Fig.
-
Seite 33: Leistungsschild
Beschreibung Leistungsschild Hersteller Typbezeichnung Fabriknummer Bemessungsspannung U r Bemessungsfrequenz f r Bemessungs- Kurzschlussausschaltstrom I sc Bemessungs- Stehwechselspannung U d Bemessungs- Stehblitzstoßspannung U p Qualitätskontrollsiegel Bestelloption Schaltspielzahl M30/M60 m Baujahr Bemessungs-Betriebsstrom I r Bemessungs-Kurzschlussdauer t k Fig. 42 Beispiel - Leistungsschild Vakuum-Leistungsschalter 3AH4 Masse m Bemessungsschaltfolge Klassifizierung nach Norm... -
Seite 34: Umgebungsbedingungen
Beschreibung Umgebungsbedingungen Vakuum-Leistungsschalter 3AH4 sind für den Einsatz in den folgenden Klimaklassen nach IEC 60721, Teil 3-3 geeignet: Klasse • Klimatische Umweltbedingungen: 3Z2, • Biologische Umweltbedingungen: • Mechanische Umweltbedingungen: • Chemisch aktive Stoffe: • Mechanisch aktive Stoffe: 1) Höchstwert des 24-Std.-Mittels: +35 °C 2) Ohne Eisbildung und windgetriebenem Niederschlag 3) Ohne Auftreten von Salznebel bei gleichzeitiger Betauung 4) Einschränkung: Saubere Isolierteile... -
Seite 35: Schaltzeiten
Beschreibung Schaltzeiten Einschalteigenzeit (Schließzeit) < 75 ms Ausschalteigenzeit (Öffnungszeit) 1. Arbeitsstromauslöser (Y1) < 60 ms 2. und 3. Auslöser (Y2, Y4, Y6, Y7) < 55 ms Lichtbogenzeit < 15 ms Ausschaltzeit 1. Arbeitsstromauslöser (Y1) < 75 ms 2. und 3. Auslöser (Y2, Y4, Y6, Y7) <... -
Seite 36: Schaltpläne
Beschreibung Maße und Gewichte Die Abmessungen des Vakuum-Leistungsschalters sind dem zugehörigen Maßbild zu entnehmen. Diese sind im Bedarfsfall bei Ihrer Siemens-Vertretung erhältlich. Das Gewicht ist auf dem Leistungsschild des Vakuum-Leistungsschalters angege- ben (siehe 42) oder dem zugehörigen Maßbild zu entnehmen. - Seite 37 Beschreibung Elektrische Handeinschaltung und elektrische Einschaltung verlängerter Hilfsschalter Auslöser „AUS“ Fig. 48 Beispiel - Schaltplan mit Anschluss über Niederspannungsschnittstelle 64-polig. Handausschaltung Positionsschalter (öffnet, wenn Einschaltfeder gespannt) Handeinschaltung S41, S42 Positionsschalter (melden Spannzustand) Hilfsschütz (Pumpverhinderung) S6, S7 Positionsschalter (für Schalterfallmeldung) Motor Niederspannungsschnittstelle Kraftspeicher 1.
- Seite 38 Beschreibung 1) Integrierter Varistor 2) Integrierter Gleichrichter für AC/DC ≥ 100 V 3) Leitung H07V-K1x2,5sw (nach EN 50525-2-31) bei Einsatz von Motoren mit DC 24 V / 48 V und 60 V 4) Nur bei gleichzeitiger Bestellung einer mechanischen Einschaltverriegelung a) Motoraufzug für DC b) Motoraufzug mit Gleichrichter für AC c) Einschaltung...
- Seite 39 Beschreibung 1) Integrierter Varistor 2) Integrierter Gleichrichter für AC/DC ≥ 100 V a) 1. Arbeitsstromauslöser bei 64-pol. Steckvorrichtung b) 1. Arbeitsstromauslöser bei 24-pol. Steckvorrichtung c) 2. Arbeitsstromauslöser bei 64-pol. Steckvorrichtung d) 2. Arbeitsstromauslöser bei 24-pol. Steckvorrichtung Fig. 50 Schaltplanbeispiel (Teil 2) des Vakuum-Leistungsschalters 9229 9862 100 0D 2012-06-22...
- Seite 40 Beschreibung 1) Integrierter Varistor 2) Integrierter Gleichrichter für AC/DC ≥ 100 V 3) Achtung: Bei DC L+ anschließen a) Unterspannungsauslöser b) Energiearmer Auslöser c) 1. Wandlerstromauslöser d) Meldung: Federzustand bei 64-pol. Steckvorrichtung e) Meldung: Federzustand bei 24-pol. Steckvorrichtung Schalterfallmeldung für 64-pol. Steckvorrichtung Fig.
- Seite 41 Beschreibung Die freien Hilfsschalteranschlüsse sind, wie dargestellt, mit dem 64-pol. Steckerunterteil verdrahtet. Hilfsschalter normal Hilfsschalter verlängert Verdrahtung entfällt, wenn a) 2. Arbeitsstromauslöser Y2 vorhanden b) Unterspannungsauslöser Y7 vorhanden Fig. 52 Beispiel - Hilfsschalteranschlüsse Anlagenverdrahtung Auslösung Auslösung über über Öffner Schließer Schalterverdrahtung Anlagenverdrahtung Fig.
- Seite 42 Beschreibung Leerseite 9229 9862 100 0D 2012-06-22...
-
Seite 43: Montage
Montage Montage GEFAHR Hochspannung - Lebensgefahr Das Berühren spannungsführender Teile führt zum Stromschlag. • Spannungsführende Teile nicht berühren! • Bei den Arbeiten muss die Schaltanlage spannungslos geschaltet und geer- det sein! • Die im Folgenden beschriebenen Arbeiten dürfen nur im spannungsfreien Zustand durchgeführt werden: Sicherungsmaßnahmen gegen Wiedereinschalten ergreifen! Arbeitsschutzbestimmungen beachten! - Seite 44 Montage Montage der Trennwände Die Trennwände vorsichtig aus der Verpackung (siehe Fig. 4) nehmen und nach mitgelieferter Anbauzeichnung montieren. Fig. 55 Beispiel montierter Trennwände Montage des Vakuum-Leistungsschalters Für die verschiedenen Einbauarten sind an der Polplatte (15.) und am Antriebskas- ten (60.) insgesamt 14 Befestigungsbohrungen vorhanden. Die Befestigung ist mit Schrauben M12 –...
-
Seite 45: Erdung
Montage Erdung Erdung anschließen Den Vakuum-Leistungsschalter an dem Erdungsanschluss (70.) vorschriftsmäßig an die Hochspannungsschutzerde anschließen (DIN EN 50341). • Innensechskantschraube M12 mit Unterlegscheibe am Erdungsanschluss (70.) komplett herausschrauben. • Ringkabelschuh des Erdungskabels mit der Sechskantschraube M12 und Unterlegscheibe am Erdungsanschluss (70.) mit 40 Nm befestigen. Hinweis Sofern der Vakuum-Leistungsschalter 3AH4 in ein geerdetes Metallgerüst einge- baut und fest und elektrisch leitend verbunden ist, muss nicht gesondert geerdet... -
Seite 46: Elektrische Verbindung Der Hauptleiter
(siehe “Inbetriebnahme” auf Seite 49). Hinweis Die Stromschienen vor der Montage mit Kontaktfett einfetten! Die Stromschienen können über das Siemens-Servicezentrum bezogen werden. Stromschienenanschluss Die Stromschienen so anpassen, dass sie vor dem Befestigen zwanglos flach und mit Lochdeckung an den Anschlussflächen des Vakuum-Leistungsschalters anlie- gen. - Seite 47 Montage Fig. 62 Anschlussflächen reinigen Fig. 63 Anschlussflächen der Stromschienen reinigen Hinweis Spritzverkupferte und spritzversilberte Anschlussflächen mit Lappen reinigen, nicht bürsten. Unterschiedliche Anschlussmaterialien (AI/CU) dürfen nicht mit gleichem Reini- gungswerkzeug bearbeitet werden. Versilberte Teile dürfen nicht mit Aluminiumschienen verschraubt werden! Kontaktflächen Die Kontaktflächen der Stromschienen sorgfältig mit Stahlbürste im Kreuzstrich be- vorbereiten...
- Seite 48 Montage Fig. 64 Stromschienen (flach) montieren Fig. 65 Stromschienen (flach) montieren Der Bemessungsstromstärke zugeordnet sind für den Anschluss der Stromschie- nen Schrauben und Muttern M12 - Festigkeitsklasse 8.8 - und die entsprechenden- den Federelemente und Scheiben zu verwenden. Beim Anziehen der Schrauben Anziehdrehmoment von 70 Nm durch Gegenhalten der Muttern mit einem passenden Schrauben- oder Steckschlüssel abfangen.
-
Seite 49: Betrieb
Betrieb Betrieb GEFAHR Hochspannung - Lebensgefahr! Berühren spannungsführender Teile führt zu Stromschlag. • Spannungsführende Teile nicht berühren! • Sicherstellen, dass der Vakuum-Leistungsschalter nur von qualifiziertem Per- sonal betrieben wird, das mit der Betriebsanleitung vertraut ist und die Warn- hinweise beachtet! •... -
Seite 50: Erstes Einschalten
Betrieb WARNUNG Bei Fehlern ist der Vakuum-Leistungsschalter nicht in Betrieb zu nehmen! Lassen sich die Fehler bzw. der Schaden nicht beheben, ist die Siemens-Vertre- tung bzw. der Siemens-Service zu kontaktieren und ggf. der Vakuum-Leistungs- schalter zurückzusenden. Erstes Einschalten Wenn alle Funktionen geprüft und in Ordnung sind, unter Beachtung aller Sicher- heitsvorschriften und betrieblichen Erfordernisse Hochspannung einschalten. -
Seite 51: Einschalten
Betrieb Der Adapter (50.6) der Handkurbel (50.) ist so gestaltet, dass bei Wiederkehr der Versorgungsspannung des Motors die Handkurbel entkuppelt wird. Einschalten Vorausgesetzt, dass keine Sperrung durch eine mechanische Verriegelung besteht, das Einschaltkommando so lange über den Druckknopf EIN (53.) oder den entspre- chenden Befehlsgeber geben, bis der Vakuum-Leistungsschalter eingeschaltet und die Schaltstellung EIN anzeigt und gemeldet hat. - Seite 52 Betrieb Leerseite 9229 9862 100 0D 2012-06-22...
-
Seite 53: Instandhaltung
Instandhaltung Instandhaltung Wartung und Instandhaltung GEFAHR Hochspannung - Lebensgefahr! Das Berühren der spannungsführenden Teile führt zum Tod oder hat schwe- re Körperverletzungen zur Folge. Vor Beginn der Instandhaltungsarbeiten die 5 Sicherheitsregeln für Hochspan- nungsgeräte nach EN 50110-1 beachten, das heißt: •... -
Seite 54: Wartungsplan
Instandhaltung Wartungsplan Auszuführende Arbeiten Betriebs- und Hilfs- Häufigkeit Bemerkungen stoffe mechanische Schaltspiele Vakuum-Leistungsschalter Isolierteile und äußere Schalterteile Warmes Wasser, Hinweis 1) reinigen Haushaltsreiniger Fetten aller Lagerstellen und Gleit- Isoflex Topas L32 Siehe Fig. 70 und Fig. 69 flächen gemäß Fig. 70 und Fig. 69. Shell Tellus Öl32 Hinweis 2), 3), 6) Nach dem Fetten 3 bis 5 mechani-... - Seite 55 Instandhaltung Auszuführende Arbeiten Betriebs- und Hilfs- Häufigkeit Bemerkungen stoffe mechanische Schaltspiele Antrieb Motor M1 tauschen Hinweis 4) Einschaltfeder tauschen Hinweis 4) Einschaltmagnet Y9 tauschen x Hinweis 4) Ausschaltmagnet Y1 tauschen x Hinweis 4) Ausschaltmagnet Y2 tauschen x Wenn vorhanden, Hinweis 4) Unterspannungsauslöser Y7 tau- x Wenn vorhanden, schen...
- Seite 56 4) Bei allen getauschten Teilen müssen auch die verwendeten Sicherungsele- mente erneuert werden (Federringe, SL-Sicherungen, Splinte u.s.w.). Von der Siemens-Vertretung wird hierfür ein Sortiment Sicherungselemente angeboten. Bestell.-Nr. 3AY1550-1A 5) Positionsschalter dürfen nur so fest montiert werden, dass der Stößel sich leicht bewegen lässt.
- Seite 57 Instandhaltung Isoflex Topas L 32 Shell Tellus Öl 32 Kurbelzapfen für Tasterbetätigung Anschlag Lager für Umlenkhebel Ausschaltfederlager Kurvenkontur Federöse Einschaltfeder EIN-Verklinkung Kontaktfläche Schnellauslöser Umlenkung Hilfsschalter Hilfsschalter Ausschaltfeder Führung Umlenkung Hilfsschalter Schalterwellenlager AUS-Verklinkung Kurve für AUS-Verklinkung Fig. 70 Lagerstellen und Gleitflächen im Antrieb 9229 9862 100 0D 2012-06-22...
-
Seite 58: Lebensdauer Der Vakuum-Schaltröhren
Instandhaltung Lebensdauer der Vakuum-Schaltröhren Wenn Schaltungen häufig unter Überlast oder Kurzschluss erfolgen, kann die Le- bensdauer der Vakuum-Schaltröhren vorzeitig erreicht werden. Nach Erreichen der maximal zulässigen Schaltspielzahl von 30 000 mechanischen oder elektrischen Lastwechseln (bis zum Bemessungsstrom) sind die Vakuum- Schaltröhren zu tauschen. -
Seite 59: Produkthaftung Des Herstellers
Wird die Verpackung nicht mehr benötigt, kann sie komplett recycelt werden. Gefahrstoffe Im Lieferzustand durch Siemens sind keine Gefahrstoffe im Sinne der für das Gebiet der Bundesrepublik Deutschland gültigen Gefahrstoffverordnung vorhanden. Für den Betrieb außerhalb der Bundesrepublik Deutschland sind die entsprechenden örtlichen Gesetze und Vorschriften zu beachten. - Seite 60 Instandhaltung Leerseite 9229 9862 100 0D 2012-06-22...
-
Seite 61: Schlagwortverzeichnis
Schlagwortverzeichnis Schlagwortverzeichnis Abdeckung ............19 Lagerstellen und Gleitflächen ........ 57 Abstellschalter ............25 Leistungsschild ..........20 Antriebskasten ..........17 Anwendungsbereiche ........... 15 Mechanische Pumpverhinderung ......21 Arbeitsstromauslöser ......20 Mechanische Verriegelung ......21 Aufstellhöhen ............34 Motor ............20 Ausschaltfeder ............20 –... - Seite 62 Schlagwortverzeichnis Leerseite 9229 9862 100 0D 2012-06-22...
-
Seite 63: Zentrallegende
Zentrallegende Zentrallegende Polplatte Schalterwelle Ausschaltfeder 16.1 Oberer Stützer 16.2 Unterer Stützer Einschaltdämpfung Schalterpol komplett Hilfsschalter S1 (6S+6Ö) 68.0.1 Verlängerter Hilfsschalter S1 (12S + 12Ö) Oberer Schaltröhrenträger Oberer Anschluss 68.1 Schaltstange (für Hilfsschalter S1) Strebe 68.7. Niederspannungsschnittstelle X0 28.1 Zentrierung 68.7.1 Stecker Unterer Anschluss 68.7.2... - Seite 64 Herausgegeben von Siemens AG Infrastructure & Cities Low Medium Voltage Medium Voltage Components Schaltwerk Berlin Nonnendammallee 104 13629 Berlin...
