Inhaltszusammenfassung für Abus TVCC40531

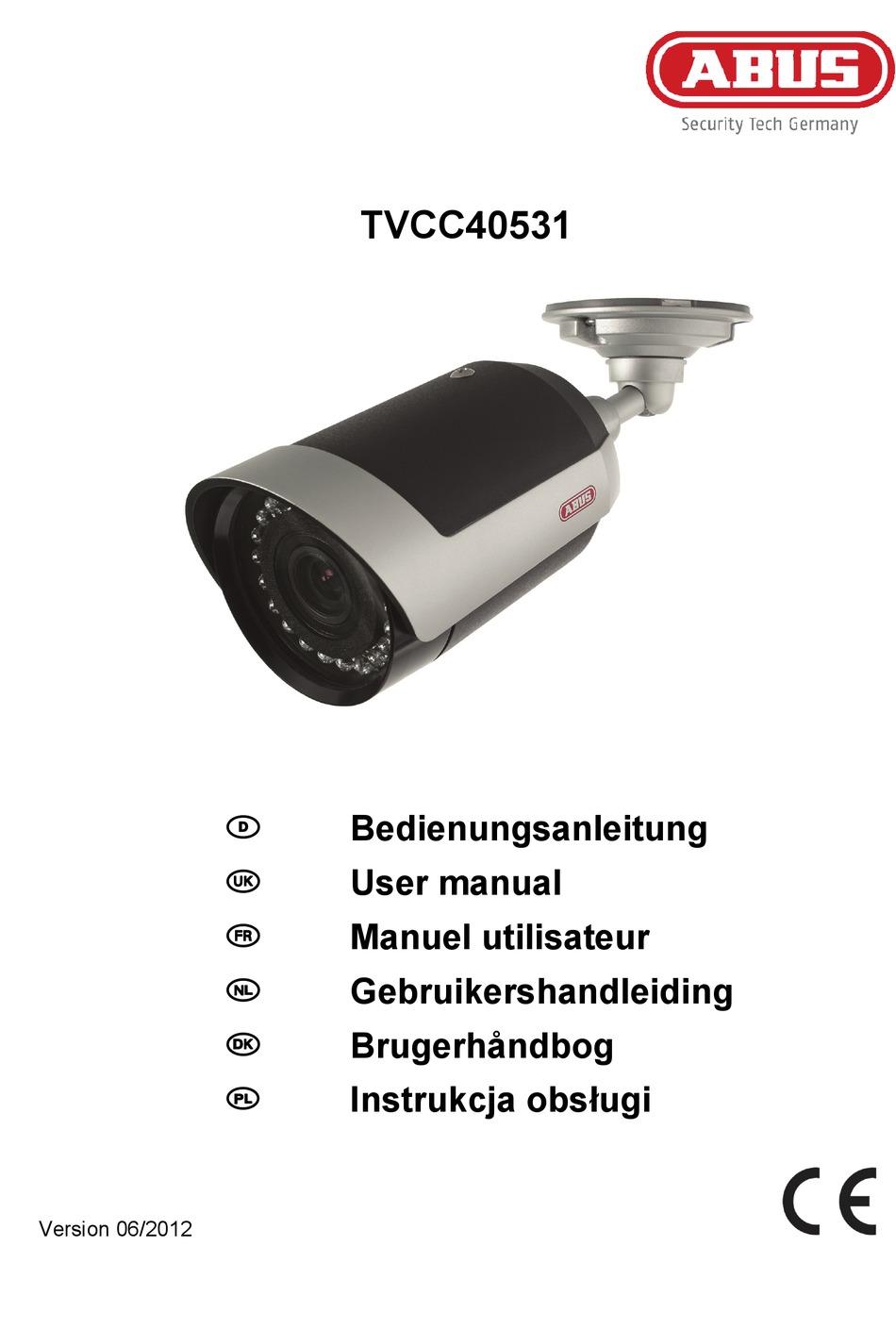

- Seite 1 TVCC40531 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Instrukcja obsługi Version 06/2012...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.
-
Seite 3: Ir Mini Easy Fokus Außenkamera

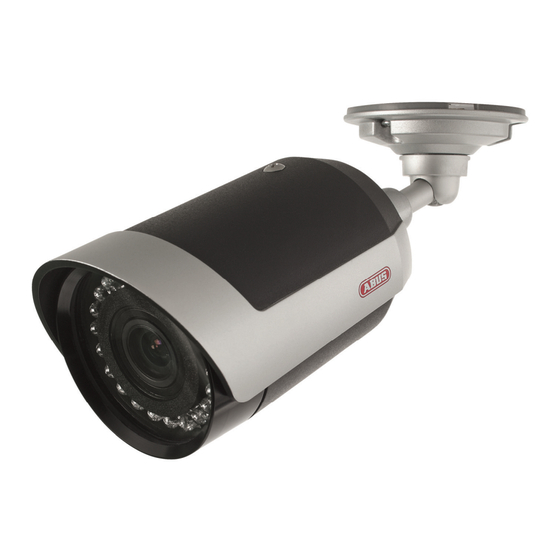

IR Mini Easy Fokus Außenkamera TVCC40531 Version 06/2012 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren! -
Seite 4: Einführung
Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................7 Symbolerklärung ........................7 Lieferumfang ........................... 7 Merkmale und Funktionen ..................... 7 Gerätebeschreibung ....................... 8 5.1 Überblick – Typennummer ....................8 5.2 Auspacken ........................8 5.3 Beschreibung der Kamera ....................8 Montage ........................... 9 6.1 Montieren der Kamera ....................9 6.2 Kabelverlegung ...................... -
Seite 7: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Die IR Mini Easy Fokus Außenkamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor. Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „4. Merkmale und Funktionen“. Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. -
Seite 8: Gerätebeschreibung
5. Gerätebeschreibung 5.1 Überblick – Typennummer Artikelnummer TVCC40531 Auflösung 520 TVL Objektiv 5-15 mm IR-Schwenkfilter (ICR) Betriebsspannung 12VDC 5.2 Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt. Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. -
Seite 9: Montage
6. Montage 6.1 Montieren der Kamera ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. Hinweis! Das Sonnendach kann bei Bedarf, durch Lösen der Fixierschraube an der Oberseite der Kamera, entfernt werden. 6.1.1. Lösen Sie als erstes die Fixierschraube an der Oberseite der Befestigungs- mutter mit Hilfe des mitgelieferten Sechskantschlüssels. -
Seite 10: Kabelverlegung
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen. (1) Videosignal (BNC) (2) Spannungsversorgung 12VDC TVCC40531 Die Kameras verfügen über eine 12VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. Für den Anschluss ist ein Steckernetzteil (DC-Anschluss 5.5mm x 2.1mm) vorgesehen. -
Seite 11: Anbringung Des Video-Kabels
6.4 Anbringung des Video-Kabels Um das Videosignal der Kamera an einen Monitor oder Rekorder zu übertragen, muss an den Anschluss „Video-OUT“ ein Koaxialkabel vom Typ RG59 mit BNC-Anschluss (male) angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 100 Meter nicht übersteigen. 6.5 Ausrichtung der Kamera Zur Ausrichtung der Kamera lösen Sie bitte die Fixierschraube an der Bodenplatte des Kamerahalters unter Verwendung eines geeigneten Schraubenschlüssels oder einer Zange. -
Seite 12: Einstellung Des Zoomfaktors
6.6 Einstellung des Zoomfaktors Die Tastensperre wird ca. 15 Minuten nach der letzten Benutzung der Taste 7/8 aktiviert. Um die Tastensperre wieder zu deaktivieren, drücken und halten Sie eine Taste für ca. 10 Sekunden. Der Zoomfaktor wird mit den beiden Tasten an der Kamerarückseite eingestellt. Die Bedienung erfolgt wie folgt: Taste Dauer... -
Seite 13: Wartung Und Reinigung
7. Wartung und Reinigung 7.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 14: Technische Daten
9. Technische Daten Typennummer TVCC40531 Standard 520 TVL TV-Linien Bildaufnehmer 1/3‘‘ Sony Super HAD CCD Bildelemente (total) 795(H) x 596(V) Bildelemente (effektiv) 752(H) x 582(V) Signal-Rauschabstand 48 dB Mindestbeleuchtung (Tag) 0.5 Lux @ F2.2, 30 IRE 0 Lux @ F2.2, 30 IRE (IR An) - Seite 15 IR Mini Easy Focus Outdoor Camera TVCC40531 Version 06/2012 Original English user manual. Keep for future use.
- Seite 16 The ABUS Security-Center GmbH & Co. KG assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement.
-
Seite 17: Important Safety Instructions
Important safety instructions The warranty will expire for damage due to non-compliance with these operating instructions. We shall not be liable for any consequential loss! We do not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety-instructions. - Seite 18 Table of contents Intended use .......................... 19 Explanation of symbol ......................19 Scope of delivery ........................19 Features and functions ......................19 Description of device ......................20 5.1 Overview – item numbers ..................... 20 5.2 Unpacking ........................20 5.3 Description of camera ....................20 Mounting ..........................
-
Seite 19: Intended Use
1. Intended use The IR mini Easy Focus outdoor camera is equipped with a high quality image sensor. It is used for video surveillance in connection with a recorder or monitor. You can find a detailed description of functions in section “4. Features and functions”. Any other use than that described above can lead to damage to the product and in addition involve other risks. -
Seite 20: Description Of Device
5. Description of device 5.1 Overview – item numbers Item number TVCC40531 Resolution 520 TVL Lens 5-15 mm IR cut filter (ICR) Voltage 12VDC 5.2 Unpacking While you are unpacking the device please handle it with utmost care. -
Seite 21: Mounting
6. Mounting 6.1 Mounting of the camera Attention! During the assembly the camera must be separated from the mains voltage. Note! The sunshield can be removed optionally. Please loosen the fixing screw at the top of the sunshield to remove the sunshield. 6.1.1. -
Seite 22: Cable Routing
(1) Video signal (BNC) (2) Power supply 12VDC TVCC40531 The camera is run by a 12VDC power supply. Please observe the polarity. In order to connect a power supply a DC connector (5.5mm x 2.1mm) is preinstalled. -
Seite 23: Connecting The Video Cable
6.4 Connecting the video cable To connect the video signal of the camera with a monitor or recorder, use a coaxial cable of the type RG59 with BNC-Connector (male) at the “VIDEO-OUT” connector. The cable length up to the next device should not rise 100 meters. 6.5 Camera adjustment To adjust the viewing angle of the camera please loosen the counter nut at the base plate of the bracket by using a suitable tool or wrench. -
Seite 24: Adjustment Of Zoom Ratio
6.5 Adjustment of zoom ratio In case the buttons 7 or 8 won‘t be pushed, the key lock will be automatically activated after 15 minutes. To deactivate the key lock, please push the button 7 or 8 for 10 seconds. The zoom ratio will be adjusted using the two buttons on the camera back side. -
Seite 25: Service And Cleaning
7. Service and cleaning 7.1 Function test Check the technical safety of the product such as damage to the housing at regular intervals. When it can be assumed that the safe operation is no longer possible, the product must be put out of service and precautions taken o ensure that it is not used unintentionally. -
Seite 26: Technical Data
9. Technical data Article number TVCC40531 TV Standard 520 TVL Resolution Image sensor 1/3‘‘ Sony Super HAD CCD Picture elements (total) 795(H) x 596(V) Picture elements (effective) 752(H) x 582(V) Signal-to-noise ratio 48 dB Minimum illumination (day) 0.5 Lux @ F2.2, 30 IRE 0 Lux @ F2.2, 30 IRE (IR On) - Seite 27 Caméra d’extérieur IR Mini Easy Fokus TVCC40531 Version 06/2012 Le mode d’emploi original se trouve dans la langue allemande. Conservez-le pour un usage plus tard!
- Seite 28 à tout moment des modifications au produit et au mode d’emploi sans annonce préalable. ABUS Security-Center n’est pas responsable de dommages directs ou indirects, liés à l’équipement, la performance et l’usage du produit. Aucune garantie est accordée pour le...
-
Seite 29: Consignes Importantes De Sécurité
Consignes importantes de sécurité En cas de dommages, causés par un non-respect de ce mode d’emploi, la garantie expire. Nous ne sommes pas responsables de dommages indirects! En cas de dommages à des objets ou personnes, causés par un maniement impropre ou un non-respect des consignes de sécurité, nous ne sommes pas responsables. - Seite 30 Index Usage approprié ........................31 Description des symboles ....................31 Livraison ..........................31 Caractéristiques et fonctions ....................31 Description du dispositif ...................... 32 5.1 Aperçu – numéro de type ....................32 5.2 Déballage ........................32 5.3 Description de la caméra ....................32 Montage ..........................
-
Seite 31: Usage Approprié
Usage approprié La caméra d’extérieur IR Mini Easy Fokus est équipée d’un capteur d’image de haute qualité. Celui- ci sert pour la vidéosurveillance en combinaison avec un dispositif d’enregistrement ou un moniteur de surveillance. Une description des fonctions se trouve dans le chapitre „4. Caractéristiques et fonctions“. Un autre usage que celui décrit ci-dessus peut endommager le produit , il existe également d’autres dangers. -
Seite 32: Description Du Dispositif
5. Description du dispositif 5.1 Aperçu – numéro de type Référence TVCC40531 Résolution 520 TVL Objectif 5-15 mm Filtre IR pivotant (ICR) Tension de 12VCC fonctionnement 5.2 Déballage Lorsque vous déballez le dispositif, traitez ceci avec beaucoup de soin. -
Seite 33: Montage
6. Montage 6.1 Montage de la caméra ATTENTION! Lors du montage la caméra doit être débranchée de la tension électrique. Consigne! La marquise peut, si nécessaire, être démontée en desserrant la vis de fixation au dessus de la caméra. 6.1.1. Desserrez d’abord la vis de fixation au dessus du support de la caméra en utilisant la clé... -
Seite 34: Câblage
(1) Signal vidéo (BNC) (2) Alimentation de tension 12VDC TVCC40531 Les caméras disposent d’une alimentation de tension 12VDC. Respectez la polarité lors du raccordement. Pour le raccordement, un bloc d’alimentation (raccordement DC 5.5mm x 2.1mm) est prévu. -
Seite 35: Branchement Du Câble Vidéo
6.4 Branchement du câble vidéo Afin de transmettre le signal vidéo de la caméra à un moniteur ou enregistreur, un câble coaxial de type RG59 avec branchement BNC (mâle) doit être branché au raccordement „Video-OUT“. La longueur du câble jusqu’au dispositif suivant ne peut pas dépasser les 100 mètres. 6.5 Orientation de la caméra Pour orienter la caméra, desserrez légèrement la vis de fixation à... -
Seite 36: Réglage Du Facteur De Zoom
6.6 Réglage du facteur de zoom Les touches se verrouillent env. 15 minutes après la dernière activation de la touche 7/8. Pour déverrouiller les touches, maintenez enfoncée la touche 7/8 pendant env. 10 secondes. Le facteur de zoom peut être réglé à l'aide des deux touches situées à l'arrière de la caméra. Procédez comme suit : Touche Durée... -
Seite 37: Entretien Et Nettoyage
7. Entretien et nettoyage 7.1 Test de fonction Contrôlez régulièrement la sécurité technique du produit, ex. endommagement du boîtier. Si on peut admettre, qu’un usage sans dangers n’est plus possible, le produit doit être mis hors service et doit être assuré contre un usage involontaire. On peut admettre, qu’un usage sans danger n’est plus possible, si ... -
Seite 38: Données Techniques
9. Données techniques Numéro de modèle TVCC40531 Norme 520 TVL Lignes TV Enregistreur 1/3‘‘ Sony Super HAD CCD Pixels (total) 795(H) x 596(V) Pixels (effectifs) 752(H) x 582(V) Rapport signal-bruit 48 dB pondéré Éclairage minimum (jour) 0,5 Lux @ F2.2, 30 IRE Éclairage minimum (nuit) - Seite 39 IR Mini Easy focus buitencamera TVCC40531 Version 06/2012 De originele handleiding bevindt zich in het Duits. Bewaar de gebruiksaanwijzing voor een later gebruik!
- Seite 40 Deze handleiding werd met de grootste zorgvuldigheid opgesteld. Indien u nog uitlatingen of onduidelijkheden vaststelt, gelieve ons deze mee te delen. ABUS Security-Center GmbH is niet verantwoordelijk voor technische en typografische fouten en behoudt zich het recht, om op ieder moment wijzigingen aan te brengen aan het product of aan de handleidingen zonder voorafgaande mededeling.
-
Seite 41: Belangrijke Veiligheidsvoorschriften
Belangrijke veiligheidsvoorschriften Bij schadegevallen, die door het niet nakomen van deze handleiding veroorzaakt worden, vervalt de garantie. Voor onrechtstreekse schadegevallen zijn wij niet aansprakelijk! In geval van schade aan voorwerpen of personen, die door een oncorrecte handeling of niet nakomen van de veiligheidsvoorschriften veroorzaakt wordt, zijn we niet verantwoordelijk. - Seite 42 Inhoud Correct gebruik ........................43 Symboolverklaring ....................... 43 Levering ..........................43 Kenmerken en functies ......................43 Beschrijving van het toestel ....................44 5.1 Overzicht – typenummer ....................44 5.2 Uitpakken ........................44 5.3 Beschrijving van de camera ..................44 Montage ..........................45 6.1 Monteren van de camera ....................
-
Seite 43: Correct Gebruik
Correct gebruik De IR Mini Easy focus buitencamera is met een hoogwaardige beeldopnemer uitgerust. Deze wordt gebruikt voor een camerabewaking in verbinding met een opnametoestel of een bewakingsmonitor. Een uitgebreide functiebeschrijving bevindt zich in hoofdstuk „4. Kenmerken en functies“. Een andere toepassing als deze hierboven kan het product beschadigen, maar er bestaan nog andere gevaren . -
Seite 44: Beschrijving Van Het Toestel
5. Beschrijving van het toestel 5.1 Overzicht – typenummer Artikelnummer TVCC40531 Resolutie 520 TVL Objectief 5-15 mm IR-draaifilter (ICR) Voedingsspanning 12VDC 5.2 Uitpakken Terwijl u het toestel uitpakt, gelieve dit te doen met de grootste zorgvuldigheid. Bij een eventuele beschadiging van de oorspronkelijke verpakking, gelieve eerst het toestel te testen . -
Seite 45: Montage
6. Montage 6.1 Monteren van de camera OPGELET! Tijdens de montage moet de camera van de voedingsspanning afgekoppeld zijn. Instructie! Het zonnescherm kan, indien nodig, door het lossen van de schroef aan de bovenkant van de camera, verwijderd worden. 6.1.1. Los eerst de schroef aan de bovenkant van de camerasteun door gebruik te maken van de geleverde... -
Seite 46: Bekabeling
Vooraleer u met de installatie begint, moet u er zeker van zijn dat de netspanning en de nominale spanning van de camera overeenstemmen. (1) Videosignaal (BNC) (2) Stroomvoorziening 12VDC TVCC40531 De camera’s beschikken over een stroomvoorziening 12VDC. Gelieve te polariteit tijdens het aansluiten te respecteren. Voor het aansluiten is een stekker (DC-voeding 5.5mm x 2.1mm) voorzien. -
Seite 47: Aanbrengen Van De Videokabel
6.4 Aanbrengen van de videokabel Op het videosignaal van de camera naar een monitor of recorder door te sturen, moet aan de aansluiting „Video-OUT“ een coaxiale kabel van het type RG59 met BNC-connector (male) aangesloten worden. De lengte van de kabel tot het volgende toestel mag niet meer zijn dan 100 meter. -
Seite 48: Instellen Van De Zoomfactor
6.6 Instellen van de zoomfactor Ongeveer 15 minuten na het laatste gebruik van de knop 7/8 wordt de knopblokkering geactiveerd. U heft de knopblokkering op door de knop 7/8 gedurende ongeveer 10 seconden ingedrukt te houden. De zoomfactor wordt ingesteld met de twee knoppen aan de achterkant van de camera. U bedient het apparaat als volgt: Knop Duur... -
Seite 49: Onderhoud En Reiniging
7. Onderhoud en reiniging 7.1 Functietest Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld bij beschadigingen van de kast. Indien aangenomen kan worden, dat een gebruik zonder enig gevaar niet meer mogelijk is, moet het product buiten gebruik gesteld worden en beveiligd worden tegen een onopzettelijk gebruik. Het is aan te nemen dat een gebruik zonder enig gevaar niet meer mogelijk is, indien: ... -
Seite 50: Technische Gegevens
9. Technische gegevens Typenummer TVCC40531 Videostandaard 520 TVL TV-lijnen Beeldregistratie 1/3‘‘ Sony Super HAD CCD Pixels (totaal) 795(H) x 596(V) Pixels (effectief) 752(H) x 582(V) Signaalruisafstand 48 dB Minimale verlichting (dag) 0,5 Lux @ F2.2, 30 IRE Minimale verlichting 0 Lux @ F2.2, 30 IRE (IR aan) - Seite 51 IR Mini Easy Fokus Udendørskamera TVCC40531 Version 06/2012 Original betjeningsvejledning på dansk. Opbevares til senere anvendelse!
- Seite 52 Denne betjeningsvejledning er blevet udarbejdet med stor omhu. Hvis du alligevel skulle finde udeladelser eller unøjagtigheder, så meddel det venligst til os. ABUS Security-Center GmbH hæfter ikke på nogen måde for tekniske og typografiske fejl og forbeholder sig retten til uden foregående annoncering at foretage ændringer på produktet og på...
-
Seite 53: Vigtige Sikkerhedsoplysninger
Vigtige sikkerhedsoplysninger Ved skader, som opstår pga. tilsidesættelse af denne betjeningsvejledning, bortfalder garantikravet. Vi hæfter ikke for følgeskader! Vi hæfter ikke for skader på ting eller personer, som opstår pga. ukorrekt anvendelse eller tilsidesættelse af sikkerhedsoplysninger. I sådanne tilfælde bortfalder alle garantikrav! Kære kunde! De følgende sikkerheds- og fareoplysninger hjælper ikke blot med at beskytte dig, men også... - Seite 54 Indholdsfortegnelse Korrekt anvendelse ......................55 Symbolforklaring ........................55 Leveringsomfang ........................55 Kendetegn og funktioner ..................... 55 Apparatbeskrivelse ....................... 56 5.1 Overblik – typenummer ....................56 5.2 Udpakning ........................56 5.3 Beskrivelse af kameraet ....................56 Montering ..........................57 6.1 Montering af kameraet ....................57 6.2 Kabelføring ........................
-
Seite 55: Korrekt Anvendelse
1. Korrekt anvendelse IR Mini Easy Fokus Udendørskamera er udstyret med en billedoptager af høj kvalitet. Det anvendes til videoovervågning i forbindelse med et optagelsesapparat eller en overvågningsskærm. En udførlig funktionsbeskrivelse finder du i kapitel „4. Kendetegn og funktioner“. En anvendelse ud over det, der er blevet beskrevet for oven, kan bl.a. føre til, at produktet beskadiges. -
Seite 56: Apparatbeskrivelse
5. Apparatbeskrivelse 5.1 Overblik – typenummer Varenummer TVCC40531 Opløsning 520 TVL Objektiv 5-15 mm IR-drejefilter (ICR) Driftsspænding 12VDC 5.2 Udpakning Mens du pakker apparatet ud, skal du håndtere det med stor omhu. Ved eventuelle skader af originalemballagen skal du først kontrollere apparatet. Hvis der er skader på... -
Seite 57: Montering
6. Montering 6.1 Montering af kameraet VIGTIGT! Under monteringen skal kameraet været afbrudt fra netspændingen. Oplysning! Soltaget kan ved behov fjernes ved at løsne fastgørelsesskruen på toppen af kameraet. 6.1.1. Løsn først fastgørelsesskruen på toppen af kameraholderen ved hjælp af den vedlagte umbraconøgle. -
Seite 58: Kabelføring
Inden du starter med installationen, skal du kontrollere, at netspændingen og kameraets nominelle spænding stemmer overens. (1) Videosignal (BNC) (2) Spændingsforsyning 12VDC TVCC40531 Kameraerne råder over en 12VDC-spændingsforsyning. Vær venligst opmærksom på, at polerne vender rigtigt ved tilslutningen. Der forefindes et strømforsyningsstik (DC-tilslutning 5.5mm x 2.1mm) til tilslutningen. -
Seite 59: Tilslutning Af Videokablet
6.4 Tilslutning af videokablet For at overføre kameraets videosignal til en skærm eller optager, skal der til „Video-OUT“ tilsluttes et koaksialkabel af typen RG59 med BNC-tilslutning (male) . Kabellængden til det næste apparat må ikke være større end 100 meter. 6.5 Justering af kameraet For at justere kameraet skal du løsne fastgørelsesskruen på... -
Seite 60: Indstilling Af Zoomfaktoren
6.6 Indstilling af zoomfaktoren Tastspærringen aktiveres ca. 15 minutter efter den seneste betjening af tasten 7/8. For at deaktivere tastspærringen igen skal du trykke og holde tasten 7/8 i ca. 10 sekunder. Zoomfaktoren indstilles med de to taster på kameraets bagside. Betjeningen udføres på... -
Seite 61: Vedligeholdelse Og Rengøring
7. Vedligeholdelse og rengøring 7.1 Funktionstest Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet. Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Det kan antages, at en risikofri drift ikke længere er mulig, når ... -
Seite 62: Tekniske Data
9. Tekniske data Typenummer TVCC40531 Standard 520 TVL TV-linjer Billedoptager 1/3‘‘ Sony Super HAD CCD Billedelementer (total) 795(H) x 596(V) Billedelementer (effektiv) 752(H) x 582(V) Signal-støjafstand 48 dB Min. belysning (dag) 0.5 Lux @ F2.2, 30 IRE 0 Lux @ F2.2, 30 IRE (IR Til) Min. - Seite 63 Kamera zewnętrzna IR Mini Easy Fokus TVCC40531 Wersja 06/2012 Instrukcja obsługi przetłumaczona z języka niemieckiego. Przechować do wykorzystania w przyszłości!
- Seite 64 ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu...
- Seite 65 Ważne zasady bezpieczeństwa Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze! Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne! Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń...
- Seite 66 W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób. Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się...
-
Seite 67: Użycie Zgodne Z Przeznaczeniem
Użycie zgodne z przeznaczeniem Kamera zewnętrzna IR Mini Easy Focus jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem. Szczegółowy opis działania znajduje się w rozdziale „4. Cechy i funkcje“. Użycie inne niż opisane może spowodować uszkodzenie produktu a także inne zagrożenia. -
Seite 68: Opis Urządzenia
5. Opis urządzenia 5.1 Przegląd – numer typu Nr artykułu TVCC40531 Rozdzielczość 520 TVL Obiektyw 5-15 mm Filtr obrotowy IR (ICR) Napięcie robocze 12V DC 5.2 Rozpakowywanie Rozpakowując urządzenie, należy postępować bardzo delikatnie. W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. -
Seite 69: Montaż
6. Montaż 6.1 Montaż kamery UWAGA! W trakcie montażu kamera musi być odłączona od napięcia sieciowego. Wskazówka! W razie potrzeby daszek przeciwsłoneczny można zdjąć, poluzowując śrubę ustalającą na wierzchu kamery. Najpierw poluzuj śrubę ustalającą na 6.1.1. wierzchu nakrętki mocującej za pomocą... -
Seite 70: Układanie Kabli
(1) Sygnał wideo (BNC) (2) Napięcie zasilające 12 V DC (5.5x2.1 mm) TVCC40531 Kamery są przystosowane do 12V DC. Podłączając zasilanie, zwróć uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (złącze DC 5.5 mm x 2.1 mm). -
Seite 71: Zakładanie Kabla Wideo
6.4 Zakładanie kabla wideo Do transferu sygnału wideo z kamery do monitora lub nagrywarki konieczne jest podłączenie przyłącza „Video-OUT“ kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać 100 metrów. 6.5 Ustawianie kamery Aby ustawić... -
Seite 72: Ustawianie Współczynnika Zoom
6.6 Ustawianie współczynnika zoom Blokada przycisków jest uaktywniana po ok. 15 minutach od ostatniego użycia przycisku 7/8. Aby wyłączyć blokadę przycisków, wciśnij i przytrzymaj przez ok. 10 sekund dowolny przycisk Współczynnik zoom ustawia się dwoma przyciskami z tyłu kamery. Opis obsługi patrz poniższa tabela. Przycisk Czas Funkcja... -
Seite 73: Konserwacja I Czyszczenie
7. Konserwacja i czyszczenie 7.1 Test działania Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona. Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem. Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli: ... -
Seite 74: Dane Techniczne
9. Dane techniczne Numer typu TVCC40531 Standard 520 TVL Liczba linii TV Czujnik obrazowy 1/3‘‘ Sony Super HAD CCD Elementy obrazowe 795(H) x 596(V) (ogółem) Elementy obrazowe 752(H) x 582(V) (efektywne) Stosunek sygnału do szumu 48 dB 0.5 luksa @ F2.2, 30 IRE Minimalne oświetlenie... - Seite 75 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
