Asus M2N-X Kurzanleitung Seite 8

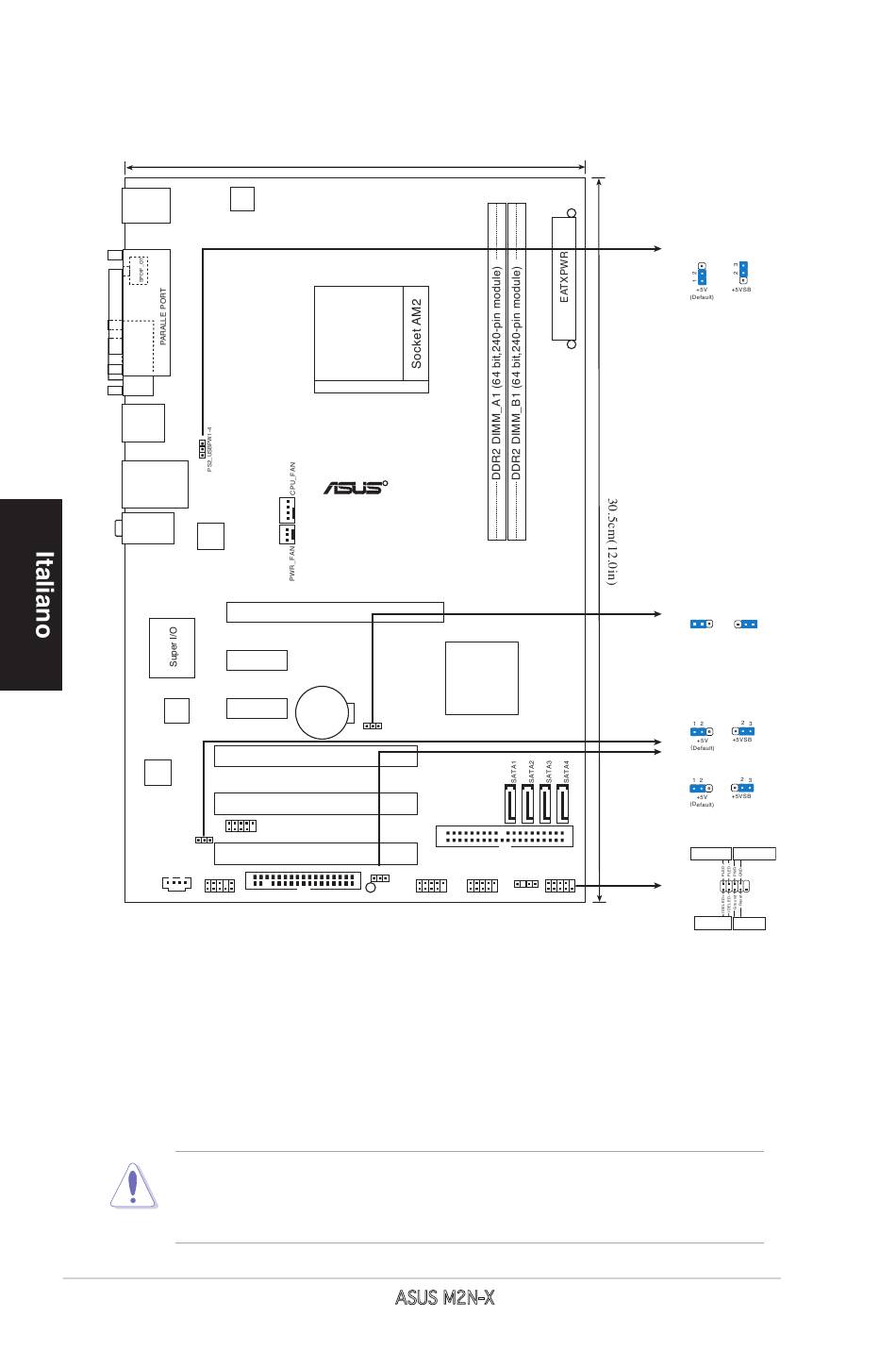

1. Diagramma disposizione scheda madre
PS/2KBMS
T: Mouse
B: Keyboard ATX12V
COM1
USB34
LAN_USB12
AUDIO
10/100
PHY
PCIEX1_1
PCIEX1_2
4Mb
BIOS
ALC883
USB56
USBPW56
CD AAFP
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento.
NON forzare la CPU nella presa diversamente si possono piegare i pin e
danneggiare la CPU!

19.3cm(7.6in)
R
M2N-X
PCIEX16
MCP65S
CR2032 3V
Lithium Cell
CMOS Power
CLRTC
PCI1
PCI2
PCI3
USBPW7-10
FLOPPY
SB_PWR
USB910
ASUS M2N-X
Nvidia
PRI_IDE
SPEAKER
USB78 F_PANEL
PS2_USBPWR1-4
CLRTC
1 2 2 3
Normal Clear RTC
(Default)
USBPWR56
USBPWR7-10
PWR LED PWR BTN
F_PANEL
HD LED RESET
