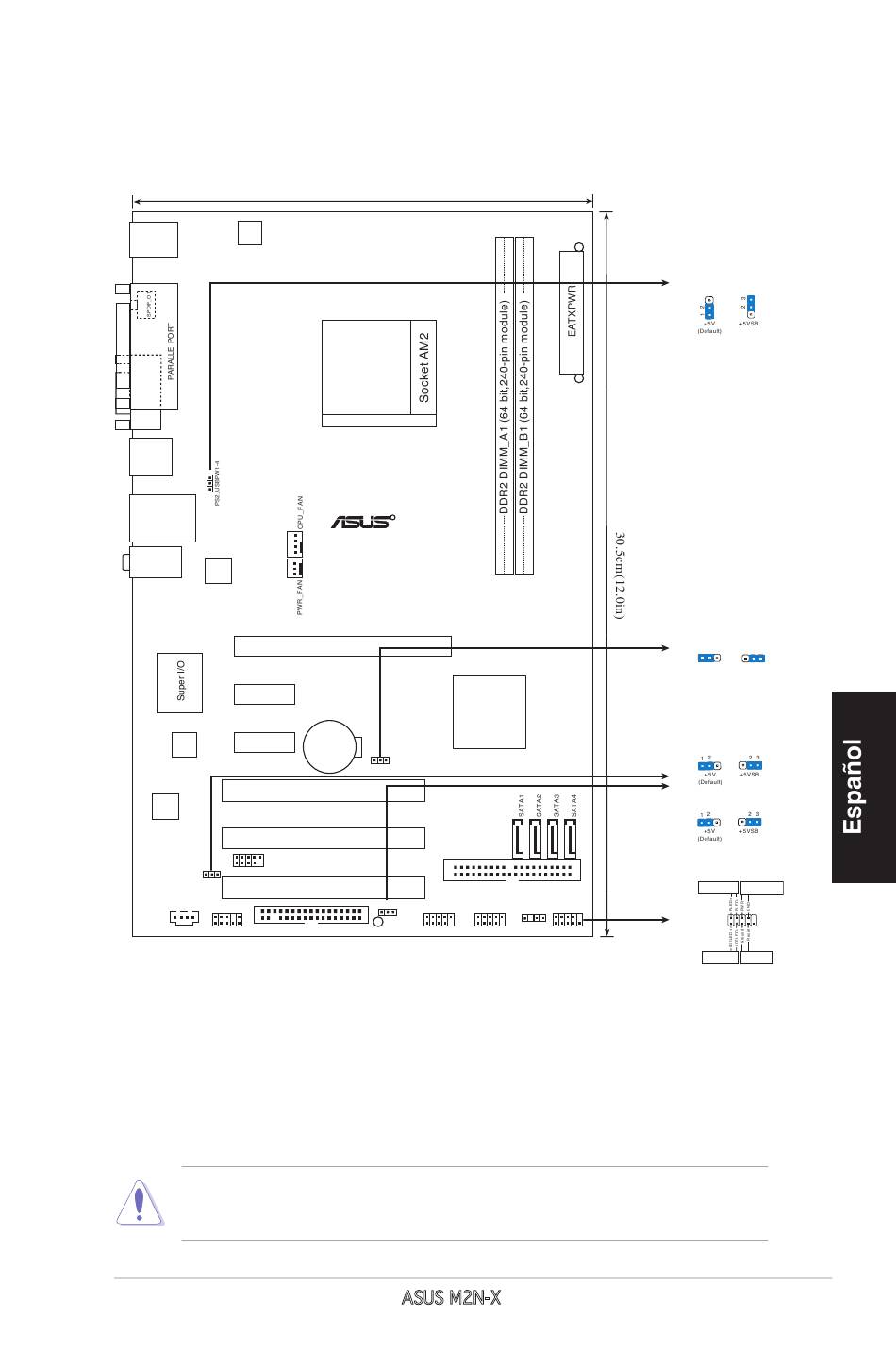

1. Disposición de la Placa Madre
PS/2KBMS
T: Mouse
B: Keyboard
ATX12V
COM1
USB34
LAN_USB12
AUDIO
10/100
PHY
PCIEX1_1
PCIEX1_2
4Mb
BIOS
ALC883
USB56
USBPW56
CD AAFP
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura
para evitar que los contactos se doblen y la CPU quede dañada!
