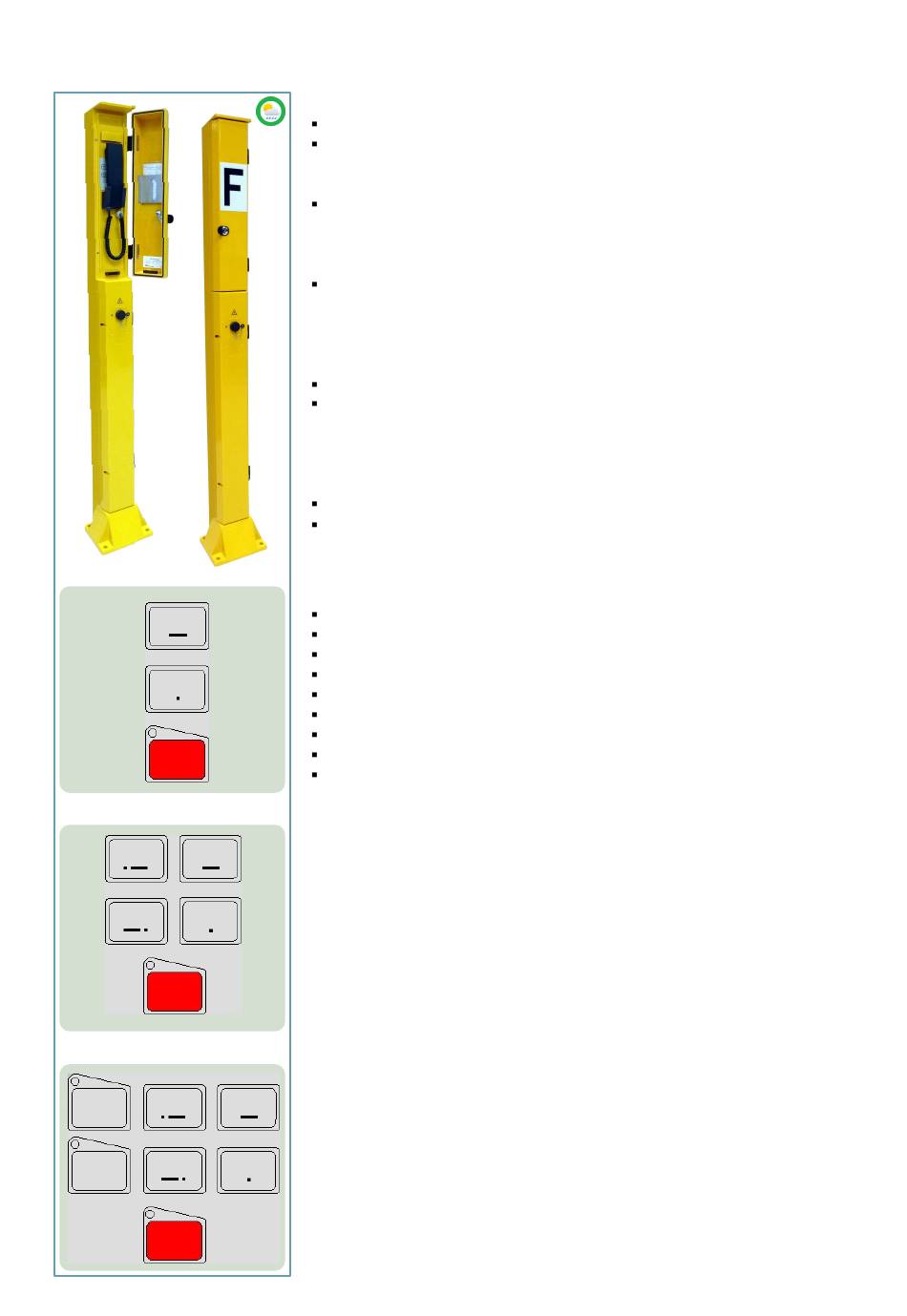

OB-Sprechsäule (Kunststoffsäule)
zum Einsatz im Streckennetz der Bahnen
Kunststoffsäule, mit 2 Türen, wahlweise
- mit Solareinheit HxBxT [mm] 1605x220x315
- mit Batteriehalter HxBxT [mm] 1605x220x180
obere Tür für Zugriff zum Bedienbereich mit
- Vierkantschließung
- Türkontakt
- F-Schild (nicht bei Ausführung EBÜT)
wahlweise in DB-Ausführungen für
- Fo (Bahnhofsfernsprechverbindung), ohne OB-Steckdose
- Fs (Streckenfernsprechverbindung), mit OB-Steckdose
- 2Fs (2 Streckenfernsprechverbindungen), mit 2 OB-Steckdosen
- EBÜT (Schalthaus), ohne OB-Steckdose
Elektronikeinheit mit Handapparat, Tastatur, Ruf- und Sprecheinheit
untere Tür für Zugriff zum Installationsbereich mit
- Schließung mittels Innensechskantschrauben
- Schutzübertrager(n) und OB-Steckdose(n)
- Anschlussleiste 10 DA
- Laderegler und Pufferakku für Solareinheit bzw. Batteriehalter
4 Befestigungspunkte ∅ 15 mm zur Aufstellung
4 Befestigungspunkte ∅ 8,5 mm zur Wand- oder Mastmontage
Lieferumfang:
1 Sprechsäule, vollständig montiert
Zubehör (gesondert zu bestellen):
Erdfuß (Beton)
Erdfuß (Stahl, feuerverzinkt)
Sockelblech für Kunststoffsäule
Fußverstärkung für Kunststoffsäule
Wandbefestigungsbausatz für gerade Wände
Wand- und Mastbefestigungselement
Wandbefestigungsbausatz für gewölbte Wände
Befestigungsset für OB-Sprechsäulen für EBÜT
Vorreiber, komplett mit Sterngriff
Tastatur Fo (Bahnhofsfernsprechverbindung)
Nach Abnehmen des Handapparates ist die Fo-Fernsprechleitung
angeschaltet. Der gewünschte Teilnehmer kann mit dem Freien Ruf
gemäß Rufzeichentafel durch Betätigung der entsprechenden
Tastenkombination angewählt werden.
Tastatur Fs (Streckenfernsprechverbindung)
Nach Abnehmen des Handapparates ist die Fs-Fernsprechleitung
angeschaltet. Zum Führen eines Gespräches auf der
Fs-Fernsprechleitung kann durch Betätigung der Ruftasten Fdl A
oder Fdl B die Verbindung zum jeweiligen Fahrdienstleiter hergestellt
werden. Des Weiteren stehen die Tasten "Strich" und "Punkt" zur freien
Wahl zur Verfügung. Durch kombiniertes Drücken dieser Tasten kann
jede in der Rufzeichentafel angegebene Signalfolge erzeugt werden.
Mit der roten Ruftaste "Notruf" kann der betriebliche Notruf
(3x "Langstrich") ausgelöst werden.
Tastatur 2Fs (2 Streckenfernsprechverbindungen)
Nach Abheben des Handapparates ist das Vorzugsnetz Fs 1
angeschaltet. Die angeschaltete Fs-Fernsprechleitung wird jeweils
durch eine rotblinkende LED angezeigt. Um ein Gespräch auf der
Fs 2-Fernsprechleitung zu führen, ist dieses durch Betätigung der
Umschalttaste Fs 2 zu wählen. Die Rufmöglichkeiten stehen für beide
Leitungsnetze gleichermaßen zur Verfügung. Beim Erwarten eines
Rufes kann der Handapparat um 180° gedreht in die Halterung
gesteckt werden. Damit bleibt die Umstellung auf Fs 2 erhalten.
→ Seite 15
→ Seite 15
→ Seite 15
→ Seite 15
→ Seite 16
→ Seite 16
→ Seite 17
→ Seite 20
→ Seite 21
