PHOTON GSM-R Installations- Und Planungshinweise Seite 12

OB-Tischfernsprecher
4T-ZR-12 5T-12 5T-ZR-12
4T-ZR-24-48 5T-24-48 5T-ZR-24-48
NOTRUF NOTRUF
1x
1x 1,8 s 1x 3,0 s
2x 3,0 s
12 ǁ www.MT.PhotonAG.com

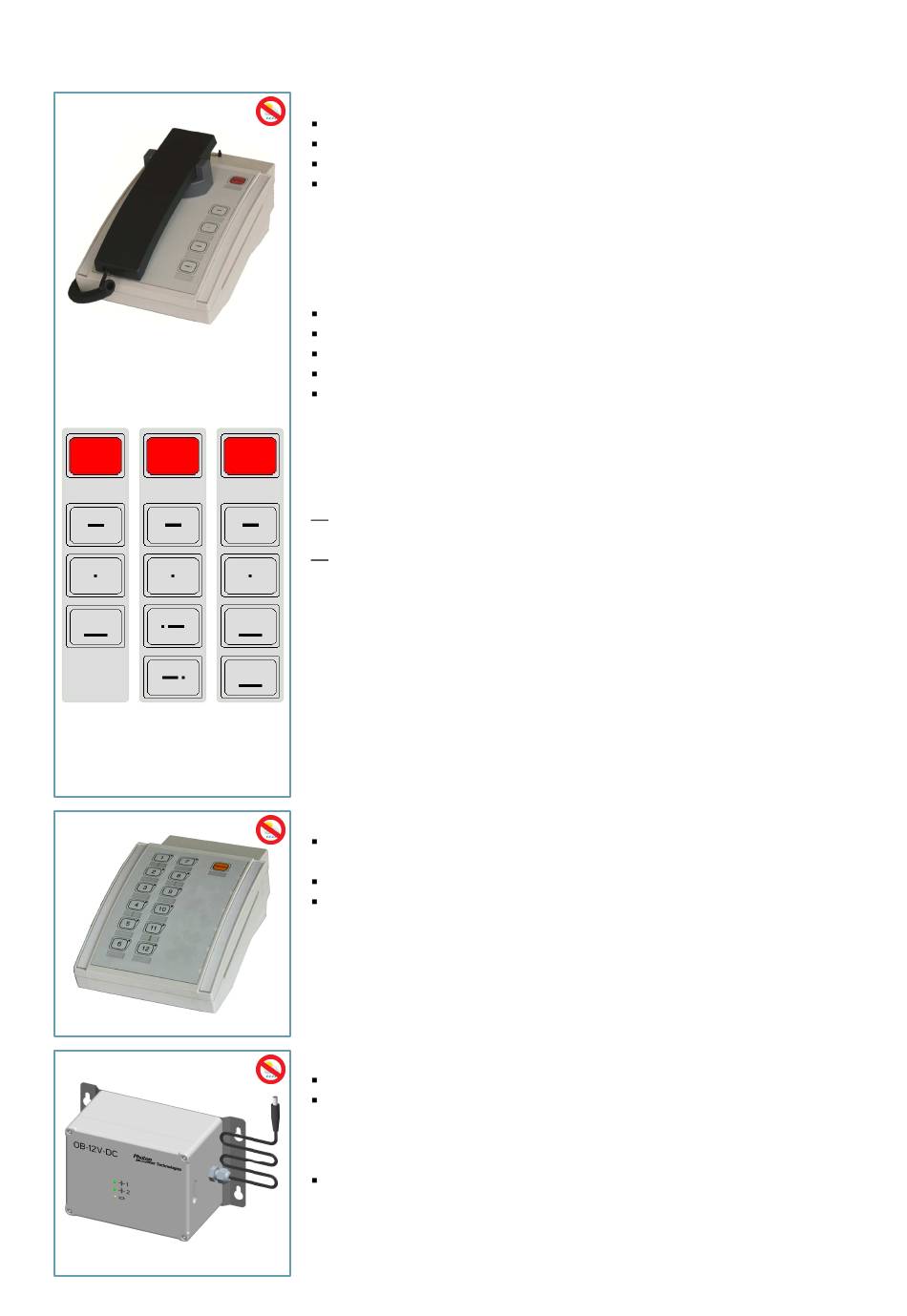

OB-Tischfernsprecher
für 1 Fernsprechleitung, nachrüstbar für bis zu 12 Fernsprechleitungen
HxBxT [mm] 185x165x265
wahlweise für externe Energiespeisung 12 V DC oder 24-48 V DC
wahlweise in DB-Ausführungen mit 4 oder 5 Ruftasten
Lieferumfang:
1 OB-Tischfernsprecher, 1 Anschlusskabel für OB-Fernsprechleitung
l = 1,8 m (Adern am offenen Ende abgesetzt), 1 Anschlusskabel für
Stromversorgung l = 1,8 m (Adern am offenen Ende abgesetzt)
Zubehör (gesondert zu bestellen):
Umschalteinheit für 12 Sprechleitungen
Ortsbatterie 12 V DC mit Ladegerät 230 V AC
Übertragerkasten V-KA
Schutzübertrager für Übertragerkasten
Schutzübertrager
Ruftaste
NOTRUF
-
.
1x
2x
Notruf
1x
2x
Umschalteinheit für 12 Sprecheinheiten
zur Erweiterung des OB-Tischfernsprechers für den Anschluss von
bis zu 12 Fernsprechleitungen
HxBxT [mm] 145x165x265
mit 12 Umschalttasten und 1 Taste "TRENNEN", konfigurierbar
Lieferumfang:
1 Umschalteinheit, 1 Verbindungsbausatz zur Montage an den
OB-Tischfernsprecher, 1 Verbindungskabel zum OB-Tischfernsprecher,
1 Nullmodemkabel l = 3,0 m, 1 Anschlusskabel für OB-Fernsprech-
leitungen l = 1,8 m (Adern am offenen Ende abgesetzt),
1 CD mit Konfigurations-Software
Ortsbatterie 12 V DC mit Ladegerät 230 V AC
zur Stromversorgung des OB-Tischfernsprechers
Kunststoffgehäuse HxBxT [mm] 105x215x120, mit
- 2 Akkumulatoren 12 V mit Umschaltautomatik
- Anschlussleitung zum OB-Tischfernsprecher l = 1,7 m
- demontierbarer Wandbefestigungsplatte
4 Befestigungspunkte ∅ 6 mm zur Wandmontage
Lieferumfang:
1 Ortsbatterie, 4 selbstklebende Gummipads für stehende Platzierung,
2 Sicherungen, 1 Ladegerät 230 V AC
Rufzeichen Rufsignal
Strich 0,9 s
Punkt 0,3 s
1x langer Strich 1x 3,0 s
1x 1,8 s
2x langer Strich 2x 3,0 s
3x langer Strich 3x 3,0 s
→ Seite 12
→ Seite 12
→ Seite 14
→ Seite 14
→ Seite 22
entspricht Kurbelinduktor
3 Kurbelumdrehungen
1 Kurbelumdrehung
1x 10 Kurbelumdrehungen bzw.
1x 6 Kurbelumdrehungen (DR)
2x 10 Kurbelumdrehungen
3x 10 Kurbelumdrehungen
