PHOTON GSM-R Installations- Und Planungshinweise Seite 10

OB-Fernsprechschrank
Spannbetonpfosten
Tafel-
Befestigung
mit
Befestigungs-
flansch
Befestigungs-
platten
Bodenniveau
10 ǁ www.MT.PhotonAG.com

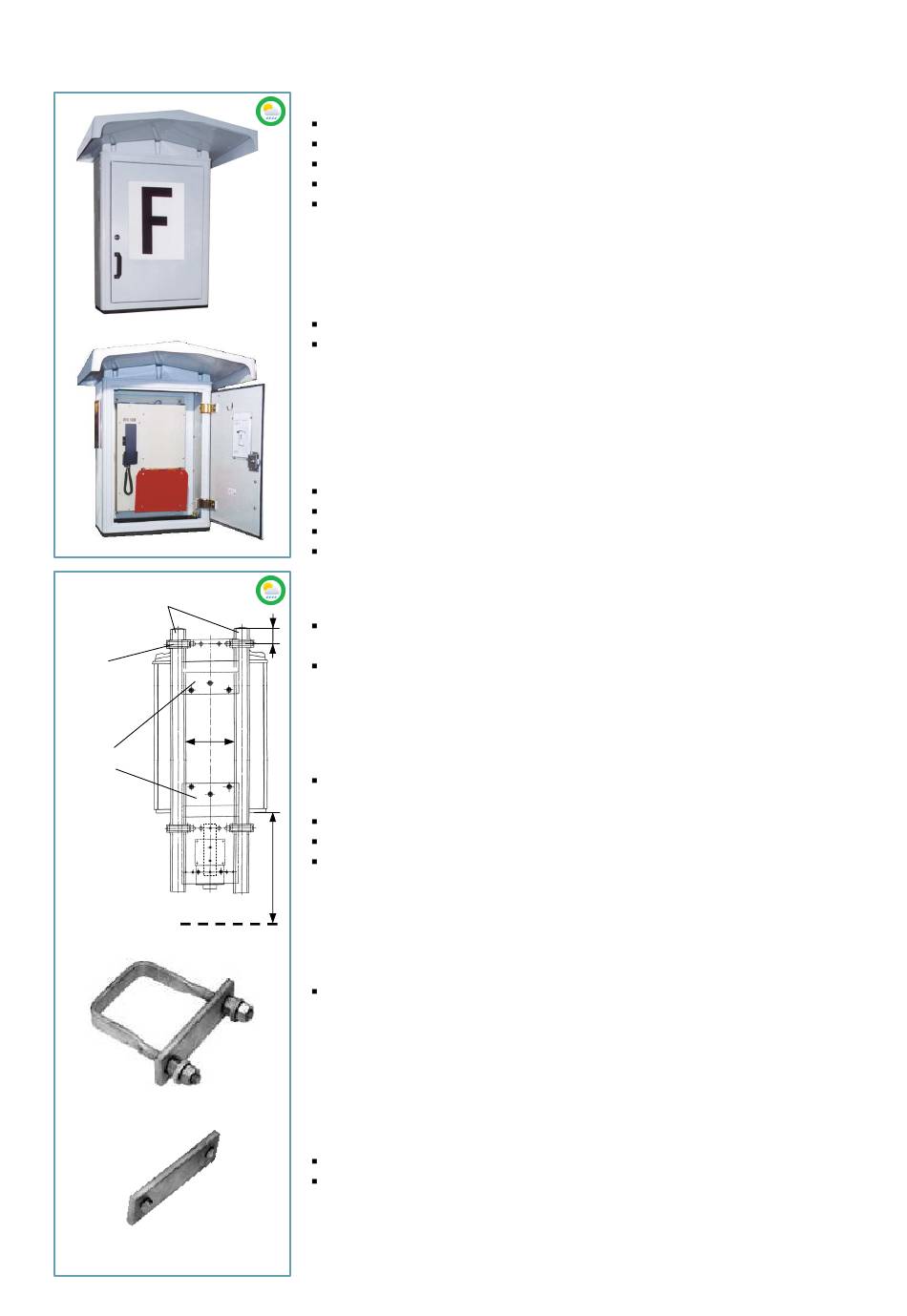

OB-Fernsprechschrank
zum Einsatz als Sprechstelle im Streckennetz der Bahnen
Kunststoffschrank mit langem Dach HxBxT [mm] 960x800x605
wahlweise mit Solareinheit oder Batteriehalter
Tür mit Vierkantschließung, Türkontakt und F-Schild
OB-Sprecheinrichtung, Mpl
- wahlweise in den DB-Ausführungen nach Dso 1.507.260,
Sfso 176/125, Sfso 177/128 bzw. für 1 oder 2 Fernsprechleitungen
- mit Schutzübertragern und je nach Ausführung mit OB-Steckdosen,
Laderegler und Pufferakku für Solareinheit bzw. Batteriehalter
- mit Schreibpult
6 Befestigungspunkte ∅ 9 mm zur Montage der Befestigungsplatten
wahlweise mit oder ohne Aufstellungszubehör
Lieferumfang:
1 OB-Fernsprechschrank ohne Aufstellungszubehör bzw.
1 OB-Fernsprechschrank mit Aufstellungszubehör, bestehend aus
2 Spannbetonpfosten 80x80x2800, 1 oberen und 1 unteren
Befestigungsplatte, 4 Tafelbefestigungen und 4 Befestigungsflanschen
Zubehör (gesondert zu bestellen):
Aufstellungszubehör
T-Griff für Fallenschloß mit Schließung DB-Vierkant
Adaptergestell für OB-Fernsprechschrank
Adapterplatte für Außenwecker
Aufstellungszubehör
Spannbetonpfosten 80x80x2800
zur Aufstellung eines Fernsprechschrankes / Kunststoffschrankes oder
80
anderer Komponenten
Regelausführung HxBxT [mm] 80x80x2800 (andere Längen auf Anfrage)
Lieferumfang:
1 Spannbetonpfosten
Befestigungsplatten für Fernsprechschrank / Kunststoffschrank
zur Befestigung eines Fernsprechschrankes / Kunststoffschrankes und
Endverschlüssen an Spannbetonpfosten oder für Wandmontage
4 Befestigungspunkte ∅ 22 mm zur Montage der Tafelbefestigung
4 Befestigungspunkte ∅ 14 mm zur Wandmontage
2 Befestigungspunkte ∅ 9 mm zur Montage des Endverschlusses
900
Lieferumfang:
1 obere und 1 untere Befestigungsplatte mit Befestigungselementen M8
zur Montage am Kunststoffschrank
Tafelbefestigung
zur Befestigung von Komponenten an Spannbetonpfosten 80x80
Lieferumfang:
1 Befestigungsflansch, 1 Ziehband 130 mm mit
Befestigungselementen M12 zur Montage am Spannbetonpfosten
Befestigungsflansch
zur Befestigung von Komponenten an Spannbetonpfosten 80x80
2 Durchgangslöcher ∅ 14 mm
Lieferumfang:
1 Befestigungsflansch
→ Seite 10
→ Seite 21
→ Seite 21
→ Seite 21
