M E T H O D S O F I N S T A L L A T I O N
5
M O N T A G E M Ö G L I C H K E I T E N
s
y s t e m k o m p o n e n t e n

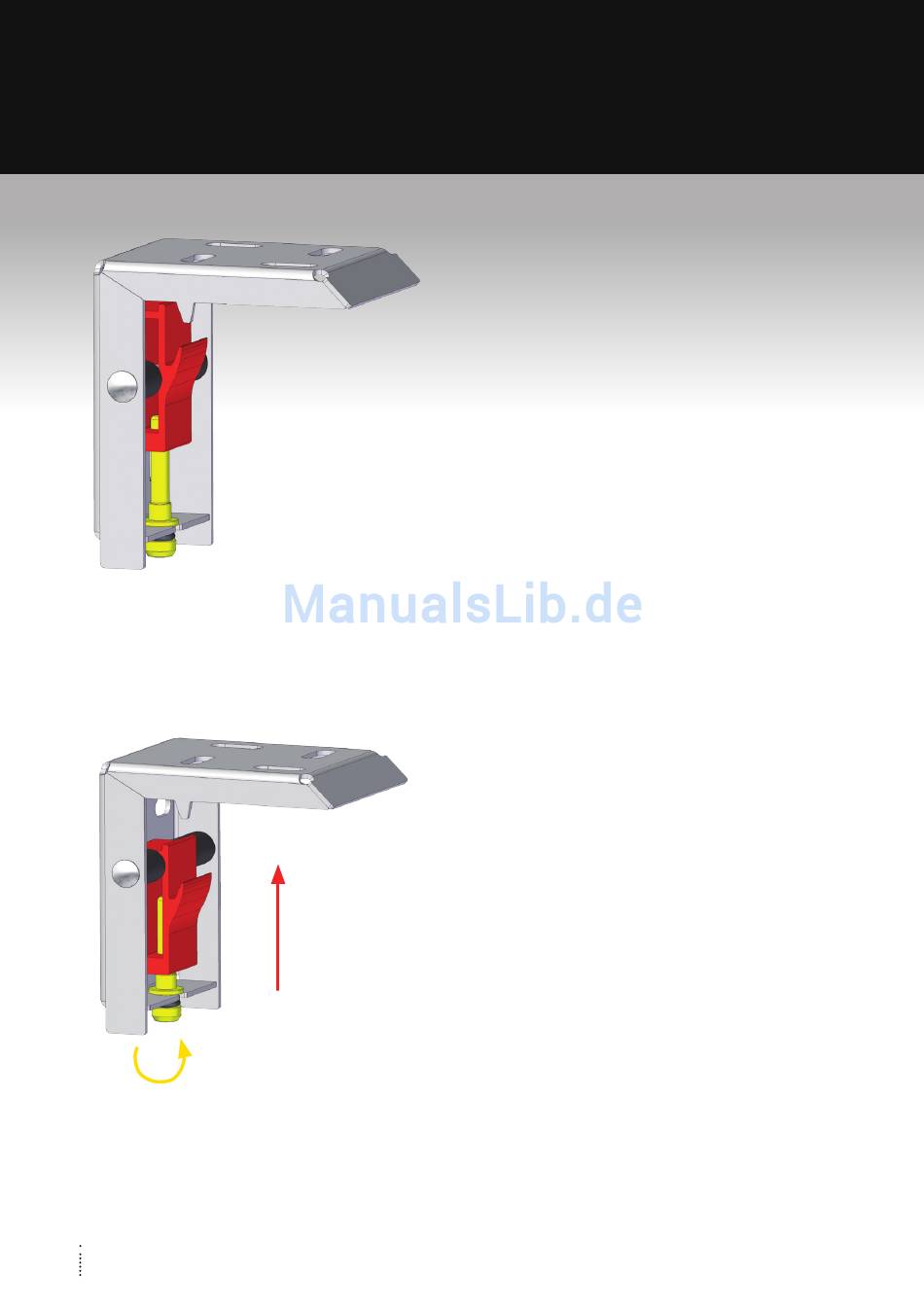

Der QuickMount Montagewinkel besteht aus
folgenden Hauptkomponenten:
QuickMount Winkel (grau)
Hakenprofil (rot)
Sicherungsschraube (gelb)
(Zeichnung mit dem Hakenprofil in
geschlossener Position)
S
y S t e m c o m p o n e n t S
The QuickMount bracket consists of
following main components:
QuickMount bracket (grey)
Hook profile (red)
Locking screw (yellow)
(sketch showing hook profile in locking posi-
tion)
f
u n k t i o n s p r i n Z i p
Das Schutzkastengehäuse rastet an der
hinteren Ausnehmung auf dem Hakenprofil
(rot) ein und wird mit der
Sicherungsschraube (gelb) nach oben ge-
schoben und am Schutzkasten gesichert.
(Zeichnung mit dem Hakenprofil in
offener Position)
f
u n c t i o n A l p r i n c i p l e
The screen casing is hooked onto the hook
profile (red), which can be moved
upwards by the locking screw (yellow) to
secure the mounting.
(sketch showing hook profile in open
position)
:
:
:
:
